Структурированная кабельная система IT-SKS



Распределение отдельных видов сетевого оборудования


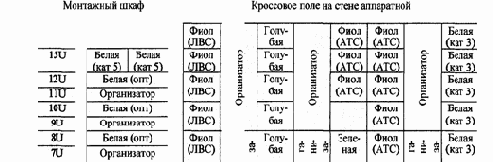

Распределение отдельных видов сетевого оборудования и оборудования СКС по отдельным конструктивам какими-либо известными нормативно-техническими документами не нормируется и выполняется проектировщиком в соответствии с местными условиями конкретного проекта и пожеланиями Заказчика.

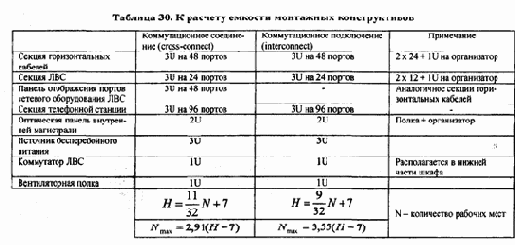

4.6.5 Расчет количества конструктивных единиц коммутаци­онного оборудования

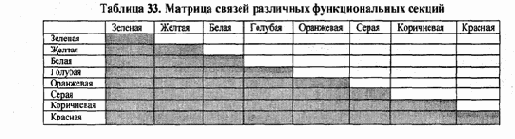

Все расчеты проводятся отдельно для каждой функцио­нальной секции кроссовой.

Не рекомендуется исполь­зовать одну конструктивную еди­ницу коммутационного оборудова­ния (кроссовый блок или коммута­ционную панель) для подключения

кабелей разных функциональных секций. Это затрудняет идентификацию секций при эксплуатации, а также не позволяет создать запас на их расширение. Нарушение данного положения допустимо только в небольших сетях и только в том случае, если все входящие в кроссовую кабели могут быть подклю­чены к единственной конструктивной единице кроссового оборудования.

С учетом указанного правила каждая функциональная секция кроссовой образуется одной или несколькими конструктивными единицами коммутационного оборудования, в большей или меньшей степени заполненных кабелями. Задача расчета заключается в определении для каждой функциональ­ной секции требуемого количества единиц коммутационного оборудования *зaданной емкости.



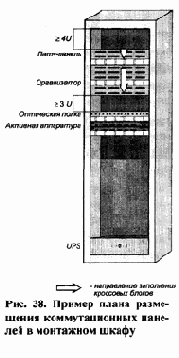

4.6.5.1   Секция горизонтальных кабелей

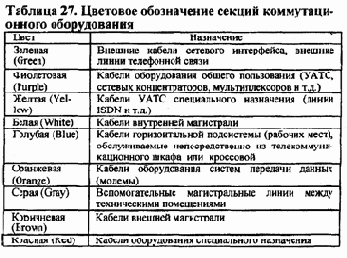

Размер канала передачи информации в "голубой" секции всегда равен четырем парам.

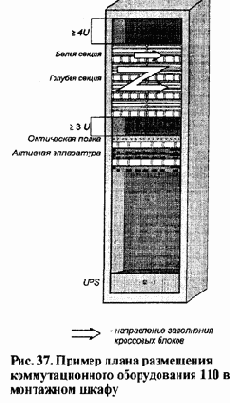

Кроссовые панели 110

Одна 25-парная контактная линейка обслуживает б каналов, то есть к ней может быть подклю­чено шесть 4-парных кабелей, а также одна связка из 25 пар многопарного кабеля (для подключения к точке перехода или 6- или 12-портовой розетке). Следовательно, на одном 100-парном кроссовом блоке 110 разместится 24 канала для обслуживания 24 розеточных модулей информационых розеток. Для по­лучения общего количества кроссовых блоков 110 количество каналов передачи информации "голубой" секции из графы 8 Таблица 28 необходимо разделить на 24 и округлить до ближайшего целого сверху.
В данной работе в систематизированном виде рассмотрены различные аспекты проектирования кабельных систем. Основой материала является 4-летний опыт, накопленный в процессе создания, раз­вития и продвижения первой российской структурированной кабельной системы АйТи-СКС, входящей по состоянию на середину 2000 года в тройку лидеров этого сегмента рынка информационных техноло­гий. Изложение материала ведется с расчетом на читателя, который



•  имеет высшее или среднее специальное образование и владеет базовыми знаниями в области передачи и обработки информации;

• знаком с техникой и стандартами СКС;

• прошел обучение в Академии АйТи по курсам 102 и 103;

• владеет персональным компьютером на уровне пользователя основных программ, включен­ных в пакет Мюгоаой Ойсе или им подобных.

Сведения общетехнического плана по технике СКС читатель может почерпнуть в монографии [14].

1 ОБЩИЕ СВЕДЕНИЯ О СКС

1.1 Структура СКС

1.1.1 Топология СКС

В основу любой структурированной кабельной системы положена древовидная топология, ко­торую иногда называют также структурой иерархической



звезды. Узлами структуры являются комму­тационное оборудование различного вида, которое устанавливается обычно в технических помещениях и соединяется друг с другом и с информаци­онными розетками на рабочих местах элек­трическими и оптиче­скими кабелями. Для монтажа и дальнейшей эксплуатации коммута­ционного оборудования необходимы   техниче­ские помещения. Все кабели, входящие в тех­нические   помещения, обязательно заводятся на коммутационное оборудование, на котором осуществляются все необходимые подключения и переключения в процессе строительства и текущей эксплуатации кабельной системы. Это обеспечивает гибкость СКС, возможность легкой переконфигурации и адаптируемости под кон­кретное приложение.

1.1.2 Технические помещения

Технические помещения, необходимые для построения СКС и информационной системы пред­приятия в целом, делятся в общем случае на аппаратные и кроссовые.



Аппаратной в дальнейшем называется техническое помещение, в котором наряду с коммута­ционным оборудованием СКС располагается сетевое оборудование коллективного пользования (АТС, серверы, концентраторы). Аппаратные оборудуются фальшполами, системами пожаротушения, конди­ционирования и контроля доступа.

Кроссовая{ ХЕ "Кроссовая" } представляет собой помещение, в котором размещается комму­тационное оборудование СКС, сетевое и другое вспомогательное оборудование. Желательно ее разме­щение вблизи вертикального стояка, оборудование телефоном и системой контроля доступа. При этом уровень оснащения кроссовой оборудованием инженерного обеспечения ее функционирования в целом является более низким по сравнению с аппаратными.

Аппаратная { ХЕ "Аппаратная" } может быть совмещена с кроссовой здания (КЗ). В этом слу­чае его сетевое оборудование может подключаться непосредственно к коммутационному оборудованию СКС. Если аппаратная расположена отдельно, то ее сетевое оборудование подключается к локально расположенному коммутационному оборудованию или к обычным информационным розеткам рабочих мест. В кроссовую внешних магистралей (КВМ) сходятся кабели внешней магистрали, подключающие к ней КЗ. В КЗ заводятся внутренние магистральные кабели, подключающие к ним кроссовые этажей (КЭ). К КЭ, в свою очередь, горизонтальными кабелями подключены информационные розетки рабо­чих мест. В качестве дополнительных связей, увеличивающих гибкость и живучесть системы, допуска­ется прокладка внешних магистральных кабелей между КЗ и внутренних магистральных кабелей между КЭ.

Во всей СКС может быть только одна КВМ, а в каждом здании может присутствовать не более одной КЗ. Допускается объединение КВМ с КЗ, если они расположены в одном здании. Аналогично, КЗ может быть совмещена с КЭ, если они расположены на одном этаже. Если плотность рабочих мест на этаже или его части мала, то их в качестве исключения допускается подключение к КЭ горизонтальных кабелей смежных этажей.

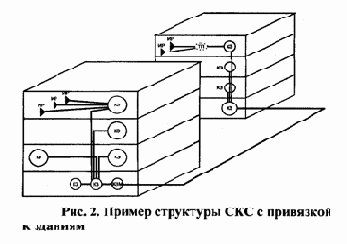

Пример структуры СКС с привязкой к зданиям приведен на Рис. 2.

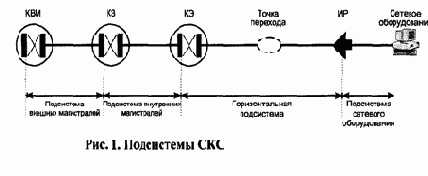

1.1.3 Подсистемы СКС

В самом общем случае СКС согласно международному стандарту 180ЛЕС 11801 включает в себя три подсистемы. Рис. 1:

• Подсистема внешних магистралей{ ХЕ "Подсистема внешних магистралей" } состоит из внешних магистральных кабелей между КВМ и КЗ, коммутационного оборудования в КВМ и КЗ, к которому подключаются внешние магистральные кабели, и коммутационных шнуров и/или перемычек в КВМ. Подсистема внешних магистралей является основой для построения сети связи между компактно расположенными на одной территории зданиями (сатриз). На практике эта подсистема достаточно часто имеет физическую кольцевую топологию, что до­полнительно обеспечивает увеличение надежности за счет наличия резервных кабельных трасс. Из этих же соображений подсистема внешних магистралей иногда реализуется по двойной кольцевой топологии. Если СКС устанавливается автономно только в одном здании, то подсистема внешних магистралей отсутствует.

• Подсистема внутренних магистралей {ХЕ "Подсистема внутренних магистралей" } назы­ваемая в некоторых СКС вертикальной или вторичной подсистемой, содержит проложенные между КЗ и КЭ внутренние магистральные кабели, подключенное к ним коммутационное оборудование в КЗ и КЭ, а также коммутационные шнуры и/или перемычки в КЗ. Кабели рас­сматриваемой подсистемы фактически связывают между собой отдельные этажи здания и/или пространственно разнесенные помещения в пределах одного здания. Если СКС обслуживает один этаж, то подсистема внутренних магистралей может отсутствовать. ^

• Горизонтальная подсистема{ ХЕ "Горизонтальная подсистема" } образована внутренними горизонтальными кабелями между КЭ и информационными розетками рабочих мест, самими информационными розетками, коммутационным оборудованием в КЭ, к которому подклю­чаются горизонтальные кабели, и коммутационными шнурами и/или перемычками в КЭ. В составе горизонтальной проводки допускается использование одной точки перехода, в кото­рой происходит изменение типа прокладываемого кабеля (например, переход на плоский ка­бель для прокладки под ковровым покрытием с эквивалентными передаточными характери­стиками).





Рассматриваемое здесь деление СКС на отдельные подсистемы применяется неза­висимо от вида или формы реализации сети, то есть оно принципиально будет одинако­вым, например, для офисной или производст­венной сети.

В самом общем случае СКС согласно действующим редакциям международных нормативно-технических документов вклю­чает в себя восемь компонентов:

•  линейно-кабельное   оборудова­ние подсистемы внешних маги­стралей;

•  коммутационное оборудование подсистемы внешних магистра­лей;

•  линейно-кабельное   оборудова­ние подсистемы внутренних ма-гистралей;

•  коммутационное оборудование подсистемы внутренних магистралей;

•  линейно-кабельное оборудование горизонтальной подсистемы;

•  коммутационное оборудование горизонтальной подсистемы;

•  точки перехода;

• информационные розетки.

В подавляющем большинстве случаев подключение к СКС сетевого оборудования производит­ся с помощью коммутационного шнура. В некоторых ситуациях кроме шнура может понадобиться адаптер, обеспечивающий согласование сигнальных и механических параметров оптических или элек­трических интерфейсов (разъемов) СКС и сетевого оборудования.

Подсистема рабочего места{ ХЕ "Подсистема рабочего места" } обеспечивает подключение се­тевого оборудования на рабочих местах. Применяемое для ее реализации оборудование целиком и пол­ностью зависит от конкретного приложения. Она не является частью СКС и выходит за рамки действия стандартов 180ЛЕС 11801 и Т1А/Е1А-568-А, хотя эти нормативные документы накладывают на ее па­раметры и характеристики определенные ограничения, более подробно обсуждаемые ниже.

1.1.4 Принципы администрирования СКС

Принципы администрирования СКС целиком и полностью определяются ее структурой. Разли­чают одноточечное и многоточечное администрирование{ ХЕ "многоточечное администрирование" }. Под многоточечным администрированием понимают управление СКС, которая построена по классиче­ской архитектуре иерархической звезды.


Основным признаком этого варианта является необходимость выполнения переключения минимум двух шнуров в общем случае изменения конфигурации. Использо­вание данного принципа гарантирует наибольшую гибкость управления и возможность адаптации СКС для поддержки новых приложений.

Архитектура одноточечного администрирования применяется в тех ситуациях, когда требуется максимально упростить управление кабельной системой. Принципиально может использоваться только для СКС, установленных в одном здании и не имеющих магистральной подсистемы. Ее основным при­знаком является прямое соединение всех информационных розеток рабочих мест с единственным тех­ническим помещением.

1.1.5 Кабели СКС

Одним из эффективных способов повышения технико-экономической эффективности кабельных систем офисных зданий является минимизация типов кабелей, применяемых для их построения. В СКС согласно международному стандарту 180ЛЕС 11801 допускается использование только:

•  симметричных электрических кабелей на основе витой пары с волновым сопротивлением 100, 120 и 150 Ом в экранированном и неэкранированном исполнении;

•  одномодовых и многомодовых оптических кабелей. Электрические кабели используются, в основном, для создания горизонтальной разводки. По ним передаются как телефонные сигналы и низкоскоростные данные, так и данные высокоскоростных приложений. Применение оптических решений в горизонтальной подсистеме в настоящее время встре­чается достаточно редко, хотя их доля растет очень быстрыми темпами (решения в рамках концепции

йЬге то 1Ье Ясак). В подсистеме внут­ренних магистралей электрические и оптические кабели применяются одинаково часто, причем электриче­ские кабели предназначены для пе­редачи главным образом телефон­ных сигналов и данных с тактовыми частотами до 1 МГц, тогда как опти­ческие кабели обеспечивают пере­дачу  данных  высокоскоростных приложений. На внешних магистра­лях оптические кабели играют до­минирующую роль.

Для перехода с электрическо­го кабеля на оптический в процессе передачи данных со скоростью 10 Мбит/с и выше в технических помещениях устанавливается соответ­ствующее сетевое оборудование (преобразователи среды или трансиверы), которые обычно обслужи­вают групповое устройство (концентратор системы передачи данных, выносной модуль АТС, контрол- лер инженерной системы здания и т.д.).


Прямое использование волоконно-оптического кабеля для пе­редачи телефонных сигналов и низкоскоростных данных на современном этапе развития техники явля­ется экономически нецелесообразным и применяется крайне редко в тех ситуациях, когда другие реше­ния невозможны или же выдвигаются особые требования в отношении защиты информации от несанк­ционированного доступа. Поэтому для улучшения технико-экономической эффективности сети в целом обычно процесс преобразования низкоскоростного электрического сигнала в оптический совмещается с мультиплексированием.



Для построения горизонтальной подсистемы стандартами допускается применение экраниро­ванного и неэкранированного кабелей. Экранированный симметричный кабель потенциально обладает лучшими электрическими, а в некоторых случаях и прочностными характеристиками по сравнению с неэкранированным. Однако этот кабель является очень критичными к качеству выполнения монтажа и заземления, имеет заметно большую стоимость и худшие массогабаритные показатели. Стандарты раз­решают строить СКС на электрических кабелях с волновым сопротивлением 100, 120 и 150 Ом. При этом две последние разновидности кабелей часто обладают заметно лучшими характеристиками. Одна­ко, в силу целого ряда причин технического и экономического плана они не получили сколь-нибудь широкого распространения в нашей стране.

Многомодовые волоконно-оптические кабели используются, в основном, в качестве основы подсистемы внутренних магистралей. Одномодовые волоконно-оптические кабели рекомендуется при­менять только для построения длинных внешних магистралей.

1.2 Понятие классов и категорий и их связь с длинами кабельных трасс .

1.2.1 Классы приложений, категории кабелей и разъемов СКС .

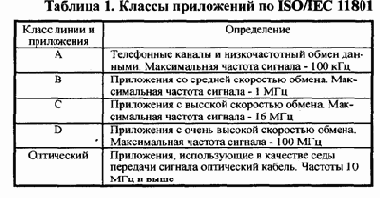

Действующая редакция стандарта 180ЛЕС 11801 подразделяет все виды прило­жений, которые могут обмениваться данными по витым парам, на 4 класса - А, В, С и В, Таблица 1. Класс А считается низшим клас­сом, а класс ^ высшим. Для приложений ка­ждого класса определяется соответствующий класс линии связи, который задает предель­ные электрические характеристики линии, необходимые для нормазд»ной работы прило­жений соответствующего и более низкого класса.


К приложениям оптического класса относятся те из них, которые используют в качестве среды передачи сигнала оптический кабель. Для таких приложений на момент принятия стандарта ширина полосы пропускания не является ограничивающим фактором.

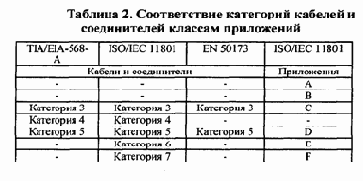

Стандарт КОЛЕС 11801 в дополнение к кабелям специфицирует по категориям также разъемы. Категории определяются максимальной частотой сигнала, на которую рассчитаны соответствующие разъемы и кабели, Таблица 3. Кабели и разъемы более высоких категорий поддерживают все приложе­ния, которые рассчитаны на работу по кабелям более низких категорий.

В сентябре 1997 года ГЕС начала работу по стандартизации двух новых классов приложений Е и Р, а также компонентов СКС для категорий 6 и 7. Параллельно производится работа над так называе­мой улучшенной категорией 5 (категорией 5+ или категорией 5е) с верхней граничной частотой норми­ровки параметров в 100 МГц. Последняя фактически фиксирует достигнутый на конец 90-х годов уро­вень техники и одновременно нормирует ряд параметров, соблюдение которых обеспечивает возмож­ность работы перспективного приложения Gigabit Ethernet . Ожидается, что результаты проведенных исследований войдут в новые исследований войдут в новые редакции действующих в на­стоящее время стандартов КОЛЕС 11801 и Т1А/Е1А-568А. Работа в этом направ­лении обосновывается необ­ходимостью поддержки пер­спективной сетевой аппарату­ры АТМ 155 и 622 Мбит/с, а также Gigabit Ethernet 1000 Мбит/с.





Приложения класса Е и компоненты СКС категории 6 имеют нормируемые характеристики до частоты 250 МГц. Выбор именно такого частотного диапазона гарантируемых параметров была обу­словлена требованием обеспечения потенциальной возможности поддержки функционирования двух­парных вариантов интерфейсов 01§аЬй Е1Ьете1. Класс Р и компоненты категории 7 рассчитываются на частоты до 600 МГц. Выбор последнего значения не в последнюю очередь обусловлен широким рас­пространением аппаратуры АТМ со скоростью передачи 622 Мбит/с, а также необходимостью под­держки передачи сигналов многоканального аналогового телевидения с верхней граничной частотой 550 МГц.



Для построения трактов категории б используются кабели всех типов (экранированные и неэк­ранированные). В качестве соединителя применяется, в основном, модульный разъем. Линии категории 7 при современном состоянии уровня техники могут быть реализованы только на кабеле с экраниро­ванными парами. Окончательное решение о выборе типа разъема трактов категории 7 комитетами по стандартизации по состоянию на конец 2000 года не принято.

Линии электрической связи СКС должны быть собраны из кабелей и других компонентов с ха­рактеристиками не хуже той категории, на которую они рассчитаны. Данное правило имеет также и обратное действие в отношении до категории 5е включительно: линия связи, собранная из компонентов определенной категории, поддерживает работу всех приложений своего и более низкого классов.

Стандарты КОЛЕС 11801 и Т1А/Е1А 568-А определяют, что линии связи СКС будут соответ­ствовать требованиям определенной ими категории при соблюдении следующих трех условий ':

•  технические характеристики всех кабелей, разъемов и соединительных шнуров этой линии соответствуют требованиям этой категории или превышают их;

•  линия связи спроектирована с учетом требований стандартов (то есть соблюдены ограни­чения на длины кабелей, количество точек коммутации и т.д.);

•  монтаж выполнен в полном соответствии с требованиями перечисленных выше стандартов.

1.2.2 Ограничения на длины кабелей и шнуров СКС

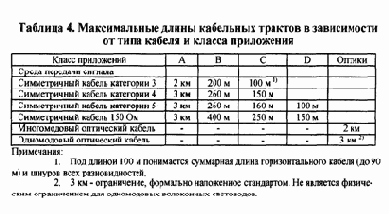

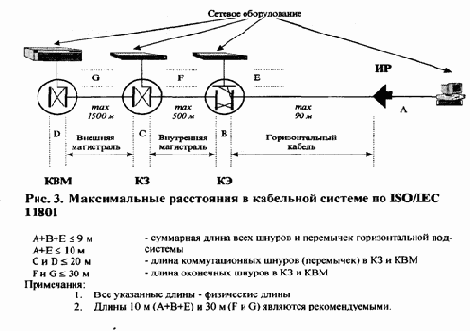

Стандарты КОЛЕС 11801 и Т1АЛ51А 568-А устанавливают ограничения на максимальные дли­ны кабелей и соединительных шнуров горизонтальной и магистральных подсистем. Длины кабелей указаны на Рис. 3 и приведены в Таблица 4.    Дополнительно еще раз подчеркнем, что ^максимальные длины электрических кабельных линий для передачи    сигнала указанного    класса приведены для слу­чая построения этих линий из симметрич­ного кабеля и других компонентов с кате-

 горией не ниже укаазанной.

Длина кабеля горизонтальной под­системы установлена равной 90 м. Выбор именно этого значе­ния произведен исхо­дя из возможностей витой   пары   как направляющей системы элек-системы передавать сигналы наиболее массовых (на момент принятия стандартов) высоиршиарвитных прилоений типа Fast Ethernet.





Не последнюю роль при выборе именно этого значения максимальной длины играли архитектурные особенности типовых офисных зданий.

В случае реализации горизонтальной разводки на волоконно-оптическом кабеле длина кабель­ной трассы ограничена величиной 90 м из тех соображений, что она гарантированно позволяет выпол­нить ограничения протокольного характера сетей Раз! ЕАегпе! по максимальному диаметру коллизион­ного домена.

Основным назначением подсистемы внутренних магистралей является объединение в единое целое технических помещений в пределах одного здания. Исходя из этого, максимальная длина кабеля такой магистрали устанавливается стандартами равной 500 м.



И, наконец, подсистема внешних магистралей, которая объединяет отдельные здания,

согласно стандарту КОЛЕС 1801 может включать в себя кабели    максимальной длиной 1,5 км. Дополни­тельно   оговаривается, что максимальная длина магистральных кабелей между кроссовой этажа и кроссовой внешних ма­гистралей не может пре­вышать 2000 м (500 м кабеля внешней и 1500 м кабеля внешней магист­рали) при условии при­менения   коммутацион­ных и оконечных шнуров стандартной длины. В случае    использования  одномодового кабеля указанное значение может быть увеличено до 3000 м. При необходимости обес­печения связи на большие расстояния стандартами предполагается, что для передачи информации бу­дут использоваться линии и каналы связи общего пользования различных телекоммуникационных опе­раторов.

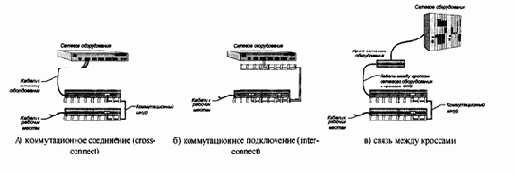

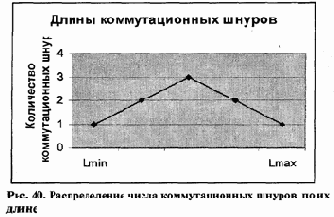

Длины коммутационных и оконечных шнуров зависят от выбранной схемы подключения сете­вого оборудования, типа среды передачи сигнала и подсистемы СКС, к которой, относится данный кон­кретный шнур или их совокупность. Согласно стандарту КОЛЕС 11801 в редакции 2000 года макси­мальная суммарная длина кабелей шнуров в горизонтальной подсистеме составляет

•  9 м в случае схемы коммутационного подключения для электрического кабеля;

•  10 м в случае схемы коммутационного соединения для электрического кабеля;



•  10м при любой схеме подключения в волоконно-оптическом варианте. Максимальная длина коммутационного шнура, применяемого в кроссовых магистральных под­систем (КЗ и КВМ), согласно стандарту КОЛЕС 11801 составляет 20 м. Длина оконечных шнуров, предназначенных для подключения сетевого оборудования в этих технических помещениях, не должна превышать 30 м.

1.3 Дополнительные варианты топологического построения СКС.

Ниже рассматриваются дополнительные возможности построения горизонтальной подсистемы и подсистемы внутренних магистралей, часть из которых не вошла в действующие основные стандарты по СКС. По состоянию на середину 1999 года они нормируются только техниче­скими бюллетенями Т1А/Е1А и, по мнению большинства специалистов по СКС, без каких-либо принципиальных изменений их основные положе­ния будут введены в новые редакции стандартов. Наличие этих вариантов существенно увеличивает свободу выбора проектировщика и позволяет значительно увеличить технико-экономическую эффективность кабель­ной системы в ряде часто встречающихся на практике случаев.

1.3.1 Варианты построения горизонтальной подсистемы СКС

Горизонтальная подсистема СКС при ее реализации на кабелях из витых пар может быть построена по четырем различным схемам, которые приведены на Рис. 4. Наиболее часто применяется первая из них, которая образована непрерывным кабелем максимальной длиной 90 м, соеди­няющим информационную розетку ИР и коммутационную панель в кроссовой этажа КЭ. Во втором варианте тракт передачи образуется из кабе­лей двух различных типов, но с эквивалентными передаточными характе­ристиками. Эти кабели соединяются между собой в так называемой точке перехода ТП (transition point{ ХЕ "transition point" }). Согласно междуна­ родному стандарту ICO/1ЕС 11801 здесь возможны две комбинации типов таких кабелей: многопарный + четырехпарный и круглый + плоский с одинаковым количеством пар (на практике это четыре пары). Американский стандарт Т1А/Е1А-568-А трактует точку перехода более узко: в ТП согласно этому нор­мативно-техническому документу происходит соединение плоского кабеля с круглым.



Точка перехода{ ХЕ "Точка перехода" } реализуется на обычном коммутационном оборудовании, однако, его запрещается использовать для выполнения операций администрирования кабельной систе­мы и для подключения активных сетевых устройств любого назначения. В соответствии с этим в точке перехода никогда не должны применяться коммутационные и оконечные шнуры.

Последние два варианта построения горизонтальной подсистемы СКС ориентированы, в первую очередь, на применение в так называемых открытых офисах, то есть в рабочих пота^Тйкениях большой площади, которые разделены на отдельные секции специализированной мебелью или легкими некапи­тальными перегородками. Общим отличительным признаком таких офисов являются частые перемеще­ния сотрудников и изменения конфигураций рабочих мест, а также наличие явно выраженной зонной группировки отдельных рабочих мест. В открытых офисах могут применяться многопользовательские телекоммуникационные розетки МUТО{ ХЕ "МUTО" } ( Multi-User Telecommunication outlet) и консолидационные точки СР (consolidation point{ ХЕ "consolidation point" }). Оба варианта стандартизирова­ны техническим бюллетенем ТSВ-75 ['] и адаптируют рассмотренные выше решения на случай откры­того офиса (см. Таблица 5).

Под многопользовательской розеткой МUТО понимается розетка, которая обслуживает несколь­ких пользователей. Такой элемент выделяется в отдельный вид оборудования и устанавливается на ко­лоннах и стенах здания, под фальшполом, в напольных коробках и, достаточно редко, в пространстве между капитальным и подвесным потолками. Максимальная длина \У оконечного шнура, соединяюще­го розетку миТО с сетевым оборудованием на рабочем месте, не должна превышать 20 м и вычисляет­ся следующим образом:

W=(102-Н)/1,2-7м,W<20м,                                               Формула1

где Н - длина горизонтального кабеля.

Коэффициент 1,2 учитывает повышенное затухание сигнала в кабеле соединительного шнура с гибкими многопроволочными проводниками.


Постоянный коэффициент 7 определяет максимальную длину коммутационных шнуров в кроссовой. График зависимости длины коммутационного шнура от длины горизонтального кабеля приведен на Рис. 5. Анализ Формула 1 показывает, что при максималь­ной длине оконечного шнура в 20 м длина горизонтального кабеля не должна превышать 70 м.

Таким образом, суммарная длина оконечного и коммутационного шнуров в открытом офисе мо­

жет достигать 27 м против 10 м в случае обычного офиса, что сопровождается заметным увеличением гибкости ка-







бельной системы. При этом за счет соответствующей корректировки длины горизонтального кабеля в сторону уменьшения максимальное суммарное затухание тракта передачи сигнала в обоих случаях ока­зывается одинаковым.

Консолидационная точка СР в открытом офисе является прямым аналогом точки перехода тра­диционной топологии. От нее к отдельным розеткам рабочего места протягиваются короткие отрезки горизонтального кабеля, которые являются продолжением основного кабеля сегмента. Решения на ос­нове СР рекомендуется применять в тех случаях, когда перемещения сотрудников возможны, но не столь часты по сравнению с розетками МUТО.

Аналогично традиционной кабельной разводке в любой горизонтальной линии открытого офиса

запрещается использование оолее одной точки перехода в виде розеток МUТО и СР, а в консо-лидационной точке не допускается подключение активного оборудования и выполнения операций администрирования.

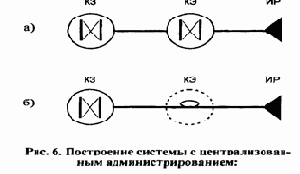

1.3.2 Топологии с централизован­ным администрированием

Системы с централизованным админист­рированием определены в техническом бюлле­тене ТSВ-72{ ХЕ "ТSВ-72" } [2] и относятся к случаю построения разводки внутри одного зда­ния полностью на оптическом кабеле. Основная идея, заложенная в этом документе, состоит в предоставлении проектировщику СКС возмож­ности отказа в данной ситуации от жесткого де­ления кабельной разводки на горизонтальную подсистему и подсистему внутренних магистра­



лей с их объединением в единое целое и переход, за счет этого, от двухуровневой звездообразной топо­логии к простой одноуровневой.

Применение принципа централизованного администрирования позволяет:

•  значительно увеличить управляемость ЛВС за счет появления возможности формирования любых наперед заданных рабочих групп на физическом уровне без использования вирту­альных соединений;

•  сосредоточить все активное оборудование в одном месте, что имеет своим следствием уве­личение защищенности от несанкционированного доступа к информации, уменьшение по­требности в высокоскоростных каналах и упрощение процедур проведения эксплуатацион­ных измерений;

•  значительно сократить или даже полностью (в некоторых случаях) отказаться от выделен­ных помещений для кроссовых этажей.

Актуальность практического использования централизованного администрирования резко воз­росла в связи с массовым внедрением в широкую инженерную практику волоконно-оптической техни­ки передачи сигналов, которая не накладывает на длины высокоскоростных каналов физического 90-метрового ограничения витой пары.

Согласно бюллетеню Т8В-72 кабельные системы рассматриваемого вида могут быть построены по следующим вариантам: с использованием одного межсоединения и без него. Вариант с одним со­единением позволяет сохранить прежнюю телекоммуникационную инфраструктуру здания, так как

кроссовое оборудование для его реализации размещается в помещениях, зарезервированных первоначальным проектом под кроссовые эта-,жей. Этот вариант возможен в двух разновидно­стях. Первую из них можно назвать схемой от­ветвления [3]. Согласно этой схеме до кроссо-вых доводится магистральный кабель, дальней­шая разводка выполняется абонентским кабе­лем, который соединяется с магистральным не­разъемным соединителем. Вторая разновид­ность получила в [3] название пассивной ком­мутационной панели. В соответствии с данной схемой предусматривается процесс коммутации с использованием обычного коммутационного шнура.


Максимальное расстояние от информа­ ционной розетки до кроссовой этажа в рассмат­риваемом варианте составляет 90 м. Это позво­ляет сохранить преемственность с ТIА/ЕIА-568-А в отношении горизонтальной проводки и

обеспечивается легкость возврата к стандартной двухуровневой топологии. Максимальная длина кана­ла с межсоединением выбрана равной 300 м из соображений получения на кабеле с волокном типа 62,5/125 пропускной способности канала связи 1 Гбит/с, то есть поддержки наиболее скоростных на сегодняшний день приложений типа Gigabit Ethernet и Fibre Channel. По аналогии со структурами на электрическом кабеле, в которых применяются точки перехода различного вида, какое-либо активное оборудование в месте размещения кросса не устанавливается.

Упомянутое выше в параграфе 1.2.2 ограничение протокольного характера сетей Fast Ethernet разработчиками ТSВ-72 считается в данном случае малосущественным, вероятно, из-за сравнительно малой распространенности волоконно-оптической аппаратуры стандарта 100Base-FХ, работающей в режиме разделения полосы пропускания.

При построении СКС без межсоединений длина любого канала опять же из соображений обеспе­чения преемственности ограничена значением 90 м. Это ощутимо сужает возможно организации системы с централизованным администрированием в ряде офисных зданий, однако в пределе позволяет обойтись вообще без выделенных кроссовых этажей. Если же они предусматриваются проектом, то го­ворят о проходной схеме и в кроссовых рекомендуется выделять места для хранения свернутого в бухты запаса кабелей и установки коммутационного оборудования.

Отметим также некоторые дополнительные ограничения и рекомендации бюллетеня ТSВ-72:

• в точке межсоединения не рекомендуется смешивать разъемные и неразъемные соедините­ли волоконных световодов;

•  основным типом разъемного оптического соединителя считается SС в одиночном или дуп­лексном вариантах;

•  неразъемные соединители могут выполняться как сваркой, так и с помощью механических сплайсов;



•  в вариантах с одним межсоединением в случае выполнения промежуточных неразъемных соединений световодов допускается использовать различные типы кабелей на горизон­тальном и магистральном участках;

•  идентификация и маркировка отдельных волокон и соединителей должна выполняться в соответствии с правилами стандарта ТIА/ЕIА-606.









2.Общие вопросы проектирования СКС

2.1 Основные нормативные документы

Согласно СНиП 1-01-95 [4] проектирование должно осуществляться юридическими и физиче­скими лицами, получившими в установленном порядке право на соответствующий вид деятельности. Обычно данное разрешение фиксируется в лицензии. Проектная документация разрабатывается в соот­ветствии с государственными нормами, правила и стандартами. Отступление от этих нормативно-технических документов допускается только при наличии соответствующего разрешения органов, раз-работавших и/или утвердивших эти документы. В случае выполнения этих условий каких-либо допол­нительного согласования проектной документации не требуется, за исключением случаев, особо огово­ренных законодательством Российской Федерации.

В настоящее время можно констатировать, что в нашей стране отсутствует специализированная нормативно-техническая база, на основе которой может быть выполнен проект СКС. В силу этого в процессе своей практической деятельности проектировщик наряду со стандартами и правилами общего применения вынужден пользоваться нормативными д&кументами изначально разработанными приме­нительно к смежным областям.

Приведем краткий обзор нормативной документации, используемой при проектировании струк­турированной кабельной системы:

•  выбор параметров защитного заземления осуществляется в соответствии с Правилами уст­ройства электроустановок ПУЭ;

• определение площади рабочих помещений - производится согласно Строительным нормам и правил;

•  правила строительства кабельных трасс подсистемы внешних магистралей, а также кабель­ных вводов в здания регламентируются Руководством по строительству линейных сооруже­ний местных сетей связи.



Ссылки на соответствующие нормативные документы приводятся далее по тексту в случае воз­никновения подобной необходимости.

2.2 Принципы проектирования

2.2.1 Фазы проектирования

Проектирование систем телекоммуникаций современных офисов и, в частности СКС, в соответ­ствии с принятой в промышленно развитых странах классификацией разделяется на две основные фазы:

архитектурную и телекоммуникационную.

Основной задачей архитектурной фазы проектирования является определение общей струк­туры СКС, оптимальной по комплексу технико-экономических характеристик в процессе создания и последующей эксплуатации. Она проходит на этапе разработки проекта нового или реконструируемого здания. На этой фазе в проект закладываются вертикальные стояки, помещения кроссовых и аппарат­ных, пути и способы прокладки кабелей как внутри, так и снаружи здания (кабельная канализация). Основными исходными данными для данного этапа проектирования являются:

• форма, этажность, архитектурные, планировочные и другие особенности и геометрические характеристики здания или их комплекса, а также прилегающей территории;

• строительные и другие нормативные документы на проектирование служебных помещений систем телекоммуникаций и кабельных трасс;

• нормативная документация по СКС (стандарты);

• дополнительные требования Заказчика.

Работы по проектированию на архитектурной фазе проводятся специализированными проектны­ми организациями с учетом требований подрядчика, который будет реализовывать СКС.

Телекоммуникационная фаза проектирования иногда начинается по окончании архитектур­ной, однако, обычно она выполняется после завершении капитальных строительно-монтажных работ. На ней разрабатывается конкретная структура СКС, составляется перечень необходимого оборудова­ния, планы его размещения и т.д. В случае выполнения этих работ к проектированию привлекаются организации, специализирующиеся на создании СКС и системной интеграции. Эти же компании сила­ми собственных сотрудников или привлеченных субподрядчиков обычно выполняют также большую часть монтажных и пуско-наладочных работ, которые по времени как правило, проводятся одновре­менно с отделкой внутренних помещений или сразу же после ее завершения.


Основными исходными данными, необходимыми для выполнения телекоммуникационной фазы проектных работ, являются:

• результаты обследования здания и прилегающей территории или их проектная документация, выполненная на архитектурной фазе проектирования;

• нормативная документация по СКС (стандарты);

• дополнительные требования Заказчика, например количество и размещение рабочих мест, ко­личество информационных розеток на рабочем месте, требования к пропускной способности, надежности, безопасности и т.д.

2.2.2 Процесс создания СКС

В настоящее время   в   нашей стране не сущест­вует стандарта, ко­торый определяет СКС как техниче­ский объект и, тем более, отсутствуют стандарты на про­ектирование струк­турированных  ка­бельных   систем. Поэтому проектные работы и работы по реализации струк­турированной  ка­бельной проводки ведутся с использо­ванием других ру­ководящих   мате­риалов.  Наиболее близким норматив­ным  документом,

который часто используют системные интеграторы при реализации СКС, является ГОСТ 34.601-90[5]. Согласно этому стандарту под созданием системы понимается совокупность упорядоченных во време­ни, взаимосвязанных, объединенных в стадии и этапы работ (Таблица 6), выполнение которых необхо­димо и достаточно для создания кабельной системы, удовлетворяющей заданным требованиям.

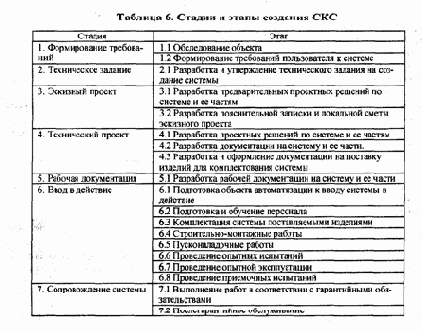

Стадии и этапы создания СКС выделяются как части процесса из соображений рационального планирования и организации работ, заканчивающихся заданным результатом.

В процессе создания СКС в общем случае участвует ряд организаций.

Организация-заказчик обеспечивает финансирование, приемку работ и эксплуатацию кабельной системы. Эта организация может также выполнять отдельные работы по созданию кабельной разводки.

Организация-разработчик осуществляет работы по созданию СКС, представляя Заказчику сово­купность научно-технических, монтажных и проектных услуг на различных стадиях и этапах создания, а также разрабатывает и поставляет различные технические средства, компоненты и продукты.



Организация-поставщик изготавливает и поставляет технические средства по заказу разработчи­ка и/или Заказчика.

Организация-проектировщик может выполнять функции генерального проектировщика или осуществлять разработку различных частей проекта.

Монтажные организации берут на себя функции осуществления монтажных, наладочных и дру­гих аналогичных работ.

В зависимости от условий реализации конкретного проекта возможны различные совмещения функций перечисленных выше организаций.

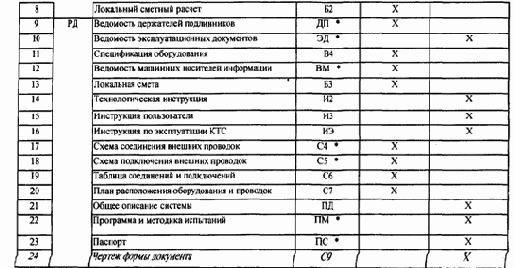

- обозначение документа соответствует требованиям ЕСКД

В зависимости от конкретной ситуации в работе с Заказчиком та или иная стадия создания ка­бельной системы может быть опущена, если это заведомо не приведет к снижению качества создавае­мой СКС.

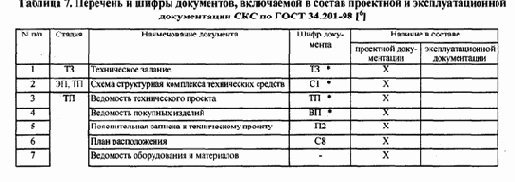

Работы по проектированию выполняются на стадиях «Эскизный проект», «Технический проект», «Рабочая документация». Кроме того, на стадии ввода системы в действие должна быть разработана эксплуатационная документация, учитывающая изменения, внесенные в рабочую документацию в про­цессе пусконаладочных и строительно-монтажных работ, опытной эксплуатации и приемочных испы­таний. Эксплуатационная документация также включает в себя руководства по использованию и под­держке системы в процессе эксплуатации. В Таблица 7 приведен перечень документов, которые могут входить в состав проектной и эксплуатационной документации.





Оформление текстовой части проектной и эксплуатационной документации ведется в соответст­вии с «РД 50-34.698.90. Информационная технология. Методические указания. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов».

Планы, схемы, чертежи и прочая графическая часть документации выполняются в соответствии со стандартами серии Система Проектной Документации для Строительства (СПДС) - ГОСТ 21.ххх.

Для подготовки чертежей могут быть использованы системы автоматизированного проектирова­ния - AutoCAD, ArchiCAD,CADDY и другие.

2.2.2.1   Исходные данные для проектирования на архитектурной и телекоммуникационной фа­зах и техническое задание



Основной исходной информацией для проектирования являются сведения, полученные в процессе предпроектного обследования объекта, нормы стандартов и технические требования Заказчика. В соот­ветствии с реалиями сегодняшнего дня технические требования Заказчика часто оформляются в виде приложения к приглашению для участия в тендере. Документом, обобщающим исходную информацию и являющимся итогом совместной деятельности Заказчика и Исполнителя в процессе выполнения предпроектных работ, является утвержденное сторонами Техническое Задание (ТЗ). ТЗ составляется в соответствии со стандартом ГОСТ 34.602-89 [7]. Основную работу по подготовке ТЗ обычно выполняет Исполнитель в тесном контакте с ответственным представителем Заказчика. В случае необходимости, к составлению технического задания в рамках отдельного договора может привлекаться третья сторона, обладающая достаточным уровнем квалификации для подготовки такого документа. В документе сле­дует четко оговорить окончательные характеристики системы, чтобы избежать возможного взаимоне­понимания в процессе создания СКС.

ТЗ является основным документом, определяющим требования и порядок создания, развития или модернизации кабельной системы. На его основе проводится разработка СКС и ее приемка при вводе в действие. В состав ТЗ допускается также включение плана-графика создания СКС.

ТЗ на СКС разрабатывается на систему целиком или как на некоторую часть в составе другой системы. Дополнительно могут быть разработаны ТЗ на части СКС.

ТЗ в общем случае содержит следующие разделы, которые, при возникновении такой необходи­мости, могут делиться на подразделы:

• назначение и целы создания (развития) системы;

• характеристика объекта;

• технические требования к системе;

• состав и содержание работ по созданию системы;

• порядок контроля и приемки;

• требования к составу и содержанию работ по подготовке здания и внешних коммуникаций к вводу СКС в действие;

• требования к документированию;



• источники разработки.

В ТЗ могут включаться приложения. В зависимости от конкретных местных условий и специфических особенностей объекта допускается оформлять отдельные разделы ТЗ в виде приложений, вводить дополнительные, исключать и объединять разделы ТЗ.

В процессе разработки ТЗ проекту присваивается шифр в соответствии со стандартом ГОСТ 34.201-89 [б].

2.2.2.2   Эскизный проект

Цель работы на этой стадии состоит в разработке предварительных проектных решений. Эскиз­ный проект часто называют Техническим Предложением. Документация этого этапа имеет общий ха­рактер и небольшой объем (обычно 5—10 страниц машинописного текста с минимальным количеством схематических иллюстраций типа общей структуры СКС и других аналогичных объектов), может со­держать несколько вариантов решения задачи, краткий анализ этих вариантов и рекомендации по выбо­ру с их обоснованием. Техническое предложение часто предоставляется Заказчику еще до заключения официального договора на проектирования (например, в процессе проведения тендера) и поэтому ино­гда называется коммерческим или бюджетным предложением.

На стадии эскизного проектирования разрабатывается структурная схема СКС и конфигурация рабочего места, определяется перечень оборудования, устанавливаемого в технических помещениях различного уровня, производится выбор сред передачи сигнала в горизонтальной и магистральной под­системах и методов прокладки кабелей.

В состав документации эскизного проекта могут включаться следующие документы:

1. пояснительная записка к эскизному проекту (код документа П1);

2. схема структурная комплекса технических средств (код документа С1); может быть включена в состав документа П1;

3. оценка стоимости создания системы (код документа БО).                 Правила оформления перечисленных документов содержатся в руководящем документе РД 50-34.698.90 [8].

2.2.2.3   Технический проект

Цель работ на стадии технического проекта заключается в глубокой разработке проектных реше ний по системе в целом и по ее отдельным частям.


Под проектными решениями следует понимать ре шения, касающиеся принципов работы системы, а также решения конкретных задач и проблем, связан ные с созданием системы для конкретного объекта.

В состав документации, разрабатываемой в процессе технического проектирования, включаются следующие документы:

1. ведомость технического проекта (код документа ТП, оформляется в соответствии со стандар­том «ГОСТ 2.106-96. ЕСКД. Текстовые документы»);

2. пояснительная записка к техническому проекту (код документа П2);

3. схема структурная комплекса технических средств (код документа С1); может быть включена в состав документа П2;

4. ведомость (спецификация) оборудования и материалов;

5. локальный сметный расчет (код документа Б2).

Допускается оформлять локальный сметный расчет в виде отдельного документа, который не подшивается его в книгу технического проекта.

2.2.2.4   Разработка рабочей документации

Цель работ на стадии разработки рабочей документации состоит в подготовке точных рабочих чертежей, схем и таблиц, которыми будут руководствоваться монтажники при проведении работ по созданию системы. Рабочая документация обеспечивает детальную привязку компонентов системы к объекту, содержит чертежи, таблицы соединений и подключений, планы расположения оборудования и проводок и другие аналогичные документы.

В состав документации, создаваемой на этой стадии, входят следующие основные документы:

1. схемы размещения оборудования и проводок (код документа С7);

2. таблицы соединений и подключений (код документа С6);

3. сборочные чертежи (код документа СБ);

3 Архитектурная фаза проектирования.

3.1 Цели и задачи

Целью и задачей архитектурной фазы проектирования является создание предпосылок для вы­полнения телекоммуникационной стадии проектирования. Тщательная проработка проектных решений, принимаемых на этой стадии, позволяет добиться заметного снижения стоимости создания и эксплуа­тации СКС. Кроме того, принципы, заложенные в архитектурный проект, оказывают непосредственное влияние на параметры надежности и безопасности эксплуатации кабельной системы.



Основным нормативным документом, регламентирующим выполнение архитектурной фазы про­ектирования, является стандарт ТIА/ЕIА-569 "Стандарт коммерческих зданий на кабельные трассы и закладные элементы кабелей связи". Его появление было обусловлено осознанием того факта, что по­строение кабельной системы, оптимальной по комплексу технико-экономических характеристик, не­возможно в здании, для которого не выполнен ряд архитектурных и планировочных требований. Стан­дартом регламентируются правила организации

• аппаратных:

• кроссовых;

• кабельных трасс горизонтальной подсистемы;

• кабельных трасс подсистемы внутренних маги­стралей;

• вводов в здание кабелей подсистемы внешних магистралей;

• кабельных трасс подсистемы внешних магистра­лей.

В стандарте приводятся также требования к системе электропитания, отопления, вентиляции и кондициониро­вания здания в той ее части, которая имеет отношение к

построению телекоммуникационной инфраструктуры.

В качестве основного отечественного нормативного документа, в соответ&Юии с которым вы­полняется проектирование технических помещений кроссовых и аппаратных, используется Инструкция СН 512-78 [9].

3.2 Проектирование аппаратных

Аппаратная представляет собой техническое помещение, в котором располагается сетевое обо­рудование коллективного пользования (У АТС, серверы, коммутаторы ЛВС и сетевые концентраторы). Аппаратные являются помещениями, требующими повышенного внимания со стороны проектировщи­ков и служб эксплуатации информационной системы здания ввиду специфики находящегося в них обо­рудования. Это связано с тем, что нормальная работа большинства организаций, являющихся владель­цами или арендаторами зданий, напрямую зависит от оперативного доступа к информации, хранящейся в электронном виде, и от качества внешних и внутренних телекоммуникаций. Невозможность доступа к информации или потеря связи с внешним миром сопровождается большими финансовыми убытками и отрицательно сказывается на имидже, а в наиболее тяжелых случаях может привести к банкротству компании.


Поэтому стандартом "де-факто" является организация в аппаратных систем пожаротушения, кондиционирования и контроля доступа.

3.2.1 Размещение аппаратной

При выборе места расположения аппаратной следует руководствоваться следующими принци­пами:

• аппаратная должна быть совмещена или по крайней мере максимально приближена к КЗ для минимизации длины соединяющих их кабелей;

• для облегчения контроля доступа аппаратную необходимо располагать недалеко от постоян­ных постов службы безопасности;

• помещение аппаратной не должно быть проходным, так как это усложняет систему контроля доступа;



• желательно, чтобы помещение аппаратной не имело окон и даже не примыкало вплотную к внешним стенам здания;

• при размещении аппаратной в подвале риск заливания ее помещения грунтовыми водами, а также при авариях водопроводных систем различного назначения и канализации должен быть сведен к минимуму специальными строительными решениями (дополнительная гидроизоля­ция, соответствующий выбор трасс прокладки-трубопроводов и т.д.)2;

• не рекомендуется выделять помещение для аппаратной на верхних этажах здания, так как это существенно затрудняет ввод в нее кабелей внешних коммуникаций. Кроме того, верхние этажи испытывают наиболее сильные повреждения в случае пожара и заливаются при про­течках крыши;

• крайне нежелательно размещать аппаратную рядом с внутренними конструкциями здания, ограничивающими ее возможное расширение в перспективе: лифтовыми шахтами, лестнич­ными маршами, вентиляционными камерами и т.д.;

• запрещается располагать аппаратную рядом с помещениями для хранения пожароопасных или агрессивных химических материалов;

• следует избегать близкого размещения мощных источников электрических или магнитных полей, а также оборудования, которое может вызвать повышенную вибрацию;

• крайне желательно, чтобы недалеко от аппаратной находились грузовые лифты, используе­мые для транспортировки тяжелого оборудования как в процессе создания информационной инфраструктуры здания, так и при ее текущей эксплуатации (шкафы, сервера, ИБП и т.д);



• через аппаратную не должны прокладываться транзитом трубопроводы инженерных систем, которые не относятся к обслуживанию данного помещения;

• при развертывании СКС на промышленных предприятиях запрещается располагать аппарат­ную смежно с помещениями производств с мокрыми технологическими процессами.

3.2.2 Площадь аппаратной

Размеры помещения аппаратной прямо определяются составом размещаемого в ней оборудова­ния. Если такая информация отсутствует, то при проектировании обычных офисных зданий следует исходить из расчета выделения на это помещение 0,7% от всей рабочей площади, но не менее 14 м2. Для зданий с низкой плотностью рабочих мест (гостиницы, больницы) площадь аппаратной выбирается в зависимости от числа рабочих мест, Таблица 8.

Дополнительно следует учитывать то обстоятельство, что на практике аппаратная часто совме­щается с кроссовой этажа и/или внутренних магистралей. Таким образом, кроме оборудования коллек­тивного пользования при таком совмещении помещений в аппаратной размещаются кроссы и сетевое оборудование, которые обслуживают информационные розетки рабочих мест соседних помещений офиса на том же самом этаже.

При выборе строительного решения необходимо иметь в виду, что создание одной большой ап­паратной обходится дешевле по капитальным затратам по сравнению со случаем нескольких маленьких той же суммарной площади. Тем не менее, практика показывает, что выделение нескольких небольших аппаратных вместо одной общей в некоторых ситуациях обеспечивается существенно проще.

3.2.3 Условия окружающей среды в аппаратной

Соответствующим выбором архитектурно-планировочных решений, а также систем инженерного обеспечения функционирования здания в аппаратной должны быть обеспечены следующие условия окружающей среды.

Температура воздуха от 18 до 24 °С при измерении на высоте 1,5 метра от уровня пола 3. Мак­симальная скорость изменения температуры не должна превышать 3 °С в час. При превышении темпе­ратурой верхнего граничного значения подавляющее большинство видов сетевого оборудования сохра­няет работоспособность, однако, это сопровождается ускоренным старением электронных компонентов и приводит к преждевременным отказам.



Влажность воздуха от 30 до 55 % без конденсации влаги при измерении на высоте 1,5 метра от уровня пола. Скорость изменения влажности воздуха - не более 6 % в час.

Освещенность не менее 540 люкс при измерении на высоте 1 метра от уровня пола на свобод­ном от оборудования пространстве. Источники света должны иметь такую мощность и быть расположены таким образом, чтобы обеспечить равномерную освещенность всего пространства помещения аппаратной. Наличие хорошего освещения особенно важно в процессе проведения монтажных работ. При этом любой вид работы должен производиться без использования дополнительных ламп и све­тильников.

Уровень вибрации. В диапазоне частот 5-22 Гц.амплитуда колебаний не должна превышать 0.12 мм, а в диапазоне 22-500 Гц максимальное ускорение не должно быть более 2.5 м/с2.

Напряженность электрического поля не должна

превышатьд о/м во всем спектре частот.

Содержание в воздухе загрязняющих веществ не

должно превышать предельных значений, приведенных в Таблица 9.



Отечественные нормы, приводимые в инструк­ции СН 512-78, устанавливают содержание коррозионно-активных веществ в воздухе не выше предельно допусти­мой концентрации этих веществ в атмосферном воздухе населенных мест.

Запыленность воздуха в помещениях аппаратных по Инструкции СН 512-78 не должна превышать 0,75 мг/мЗ. В случае необходимости дополнительной очистки

используют двухступенчатую схему без применения масляных фильтров.

Дополнительно стандарт ВЕС-721 требует, чтобы отводимая тепловая мощность у сетевого обо­рудования составляла не менее 2,5 кВт. Значение этого параметра нормируется из тех соображений, что помещение аппаратной обычно не имеет окон и значение величины выделяемого тепла позволяет пра­вильно спроектировать систему кондиционирования.

3.2.4 Требования к конструкции и оборудованию аппаратной

Наиболее оптимальной формой помещения аппаратной является квадратная или близкая к ней с длиной короткой стены не менее 3 м.


Расстояние между полом (фальшполом) и потолком (фалыипо-толком) должно быть не менее 2, 5 м. Потолок помещения аппаратной в обязательном порядке снабжа­ется гидроизоляцией.

Пол аппаратной проектируется таким образом, чтобы выдерживать распределенную нагрузку не менее 12 кПа и точечную нагрузку не менее 4,4 кПа. Для прокладки кабелей желательно устройство фальшпола минимальной высотой 0,25 м из легкосъемных металлических плиут который обеспечивает ввод кабельных жгутов в 19-дюймовый конструктив снизу с соблюдением минимального радиуса изги­ба каждого отдельного кабеля. Конструкция и материал стен выбираются с учетом возможности их об­шивки металлическими экранирующими панелями и крепления к ним аппаратуры массой не менее 100 кг. Облицовочным материал стен и потолков подбирается таким образом, чтобы не выделять пыль.

При наличии в помещении аппаратной окон для уменьшения притока тепла следует применять солнцезащитные жалюзи, шторы и другие аналогичные элементы.

В случае размещения сетевого оборудования и коммутационных панелей в 19-дюймовом конст­руктиве крайне желательно размещать отдельные 19-дюймовые шкафы и стойки таким образом, чтобы обеспечить доступ к их передней и задней частям.

Вход в аппаратную снабжается открываемой наружу дверью, изготовленной из трудносгорамого материала, имеющей размеры не менее 2,0х0,9 м и снабженной уплотняющей прокладкой. В дверном проеме устанавливается порог для предотвращения попадания воды из коридора в случае аварий водо­провода или канализации в прилегающих помещениях. В случае наличия в аппаратной фальшпола на­против дверных проемов оборудуется пантус.

Аппаратная должна быть оборудована системами:

• охранной сигнализации;

• пожарной сигнализации;

• пожаротушения;

• • кондиционирования и освещения, обеспечивающими выполнение требований раздела 3.2.3;

• аварийного освещения;

• защитного и телекоммуникационного заземления, причем из аппаратной должна быть обес­печена возможность подключения непосредственно к главной пластине заземления.



Кроме того, в аппаратной предусматривается установка одного или нескольких телефонных ап­паратов. Как показывает практика, при организации различного рода профилактических работ, измере­ниях параметров, исправлениях неполадок и т.д. существенную помощь оказывает система громкогово­рящей связи.

Сетевое оборудование, монтируемое в аппаратной, получает электропитание от ИБП, который по возможности должен иметь два независимых подключения к городской электрической сети с автома-тическим переключением с основной силовой магистрали на резервную. Питание охранной и пожарной сигнализации осуществляется от основной и резервной систем.

В аппаратную вводятся кабели городской телефонной сети и других операторов связи. В случае наличия в СКС подсистемы внешних магистралей в аппаратную часто заводятся ее кабели без выделе­ния специальной кроссовой внешних магистралей. Ввод может производиться из кабельной канализа­ции, коллектора, с эстакад, столбов (при воздушной подвеске) и других аналогичных сооружений. В некоторых ситуациях, определяемых конкретными местными условиями, для ввода этих кабелей выде­ляется отдельное помещение. В данном помещении монтируется соответствующее кроссовое оборудо­вание и оно отдельными кабелями внутренней прокладки соединяется с аппаратной.

В аппаратной рекомендуется предусмотреть (при наличии места):

• компьютерный или, в крайнем случае, обычный письменный стол со стулом для организации рабочего места системного администратора;

• отдельные шкафы, стеллажи или полки для хранения рабочей и эксплуатационной докумен­тации, а также измерительной аппаратуры и ЗИП кабельной системы и сетевого оборудова­ния;

• настенный держатель для часто используемых соединительных и кроссовых шнуров;

• передвижной или переносной углекислотный огнетушитель из расчета не менее двух штук на каждые 20 м2 площади помещения.

3.3 Проектирование кроссовых

Как указывалось выше, кроссовые подразделяются на кроссовые внешних магистралей (КВМ), здания (КЗ) и этажа (КЭ).


На практике КВМ и КЗ часто совмещают друг с другом, а так же с одной из аппаратных, поэтому ниже рассматривается только КЭ. Все приводимые для них положения равным образом действуют в отношении остальных кроссовых.

КЭ представляет собой служебное помещение, в которое вводятся кабели подсистемы внутрен­них магистралей СКС и кабели горизонтальной подсистемы. В этом помещении монтируется коммута­ционное, сетевое и другое вспомогательное оборудование. В кроссовых нельзя размещать оборудова­ние, не имеющего непосредственного отношения к тем функциям, для выполнения которых организу­ется кроссовая, например силовые распределительные щиты электропитания этажа.

Так же как и аппаратные, кроссовые являются помещениями, требующими повышенного внима­ния со стороны проектировщиков и служб эксплуатации телекоммуникационной инфраструктуры. Од­нако, если отказ сетевого оборудования, расположенного в аппаратной, приводит к полному или час­тичному прекращению функционирования информационной системы всего зданий? то отказ оборудова­ния в КЭ обычно означает полную или частичную остановку работы только для обслуживаемых ею рабочих мест. Поэтому к конструкции и оборудованию КЭ в большинстве случаев выдвигаются не­сколько менее жесткие требования по сравнению с аппаратными.

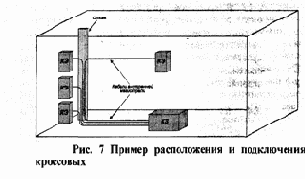

3.3.1 Размещение кроссовых

При выборе места расположения КЭ следует руководствоваться следующими принципами:

• КЗ можно совместить с одной из КЭ на том же самом этаже;

• КЭ должна быть на каждом этаже здания. Часто применяемое в российских условиях решение на основе кроссовой, которая обслуживает также соседние этажи здания, нельзя признать удачным, так как оно существенно ограничивает возможности расширения и модернизации кабельной системы;

• КЭ должна быть максимально приближена к вертикальным стоякам, по которым проклады­ваются кабели подсистемы внутренних магистралей СКС; идеально, если стояк проходит не­посредственно через нее;

• в тех случаях, когда рабочая площадь этажа превышает 1000 м2 или если дополнительные кроссовые необходимы для обеспечения предельной длины кабелей горизонтальной подсис­темы в 90 м, на каждом этаже допускается организация более одной КЭ;



• дяя минимизации длины кабелей и, соответственно, стоимости горизонтальной подсистемы следует располагать КЭ как можно ближе к геометрическому центру обслуживаемой рабочей зоны;

• для облегчения режима контроля доступа выделенная для кроссовой комната не должна иметь окон, быть проходной или совмещаться с другими производственными помещениями;

• следует избегать близкого размещения мощных источников электрических и/или магнитных полей, а также оборудования, которое может вызвать повышенную вибрацию в кроссовой.

Если на этаже предусмотрены не­сколько КЭ, то желательно, чтобы все они обслуживались разными вертикаль­ными стояками. В этом случае удается избежать горизонтальной прокладки кабелей подсистемы внутренних маги­стралей СКС и существено повысить живучесть кабельной системы. При на­рушении этого условия допускается, чтобы часть КЭ была подключена к КЗ транзитом через другие КЭ, Рис. 7.

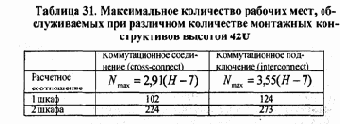

3.3.2 Площадь кроссовых

Обычно к коммутационному обо­рудованию в КЭ подключаются рабочие

места, которые расположены на том же самом этаже. Площадь рабочих помещений, обслуживаемых КЭ, согласно стандартам КОЛЕС 11801 и ЕN 50173 не должна превосходить 1000 м2, то есть одна кроссовая обслуживает максимум 100 - 250 рабочих мест. Площадь самой КЭ зависит от состава раз­мещаемого в ней оборудования, однако, она не должна быть менее 6 м2. Если априорная информация о числе рабочих мест, обслуживаемых кроссовой, и о размещаемом в ней оборудовании отсутствует, то при проектировании можно воспользоваться данными из Таблица 10.

3.3.3 Условия окружающей среды в кроссовых

Система инженерного обеспечения функционирования здания должна быть спроектирована и реализована таким образом, чтобы создавать в любой кроссовой следующие условия окружающей сре­ды.

Температура воздуха - от 10 до 30 °С при измерении на высоте 1,5 метра от уровня пола.

Влажность воздуха - от 30 до 55 % без конденсации влаги при измерении на высоте 1,5 метра от уровня пола.

Освещенность - не менее 540 люкс при измерении на высоте 1 метра от уровня пола на свобод ном от оборудования пространстве.


Принципы реализации и выбора количества, типа и размещения светильников полностью соответствуют аналогичным правилам для аппаратньх.

Уровень вибрации - не выше предельно допустимого значения для установленного в кроссовой оборудования.

Напряженность электрического поля - не более 3 В/м во всем спектре частот.

Содержание в воздухе загрязняющих веществ не должно превышать предельно допустимых санитарных норм.

3.3.4 Требования к конструкции и оборудо­ванию кроссовых

Наиболее оптимальной формой кроссовой является квадратная или близкая к ней. Минимальная длина корот­кой стены составляет 2 м. Высота помещения должна быть не менее 2,5 м. Конструкция и материал стен выбираются с учетом возможности их обшивки металлическими экрани рующими панелями и крепления к ним аппаратуры массой не менее 100 кг.

В случае прокладки вертикального стояка непосред ственно через кроссовую, в ней не должно быть фальшпо толка и фальшпола, а дверь должна располагаться на смеж

ной со стояком стене. Остальные требования к двери и к дверному проему кроссовых идентичны тем же требованиям для аппаратных.

Кроссовая обязательно оборудуется системами:

• пожарной и охранной сигнализации;

• вентиляции и освещения, обеспечивающими выполнение требований параграфа 3.3.3;      •защитного и телекоммуникационного заземления.



В кроссовой предусматривается информаци онная розетка, соединенная с УАТС. Требования к системе электропитания кроссовых идентичны тем же требованиям для аппаратных. При необходимости кроссовые могут быть дополнительно оборудованы системами пожаротушения, кондиционирования и аварийного освещения.

3.4 Кабельные трассы различных под систем скс

3.4.1 Кабельные трассы подсистемы внешних магистралей

3.4.1.1      Общие требования

3.4.1.2      Выбор типа кабельной трассы подсистемы внешних магистралей осуществляется исходя из осо­бенностей конкретного проекта. При этом необходи­

мо придерживаться ряда простых правил, соблюдение которых обычно не вызывает каких-либо серьез­ных проблем.



Пересечение лиц кабельными трассами осуществляется под углом 90° к оси улицы. Только при невозможности этого допускается отклонение от прямого угла в пределах не более 90°.

Пересечение рельсовых путей (железнодорожных трамвайных) должно осуществляется только под углом 90°.

В садах, парках и скверах разбивка трасс производится с учетом наименьших повреждений зе­леных насаждений.

3.4.1.2   Кабельная канализация

Волоконно-оптический и электрический кабели подсистемы внешних магистралей вне зданий прокладываются в большинстве случаев в телефонной канализации. Использование данного метода обеспечивает наиболее благоприятные условия эксплуатации за счет отсутствия резких суточных и го довых изменений температуры и значительного снижения вибрационных нагрузок.

Подземная кабельная канализация связи представляет собой систему трубопроводов и колод цев, предназначенную для прокладки (затягивания) в каналах кабелей связи. Основные требования, предъявляемые к этому виду сооружений, заключаются в следующем:

• сооружения должны быть прочными и долговечными, а также экономичными;

•  кабельная канализация должна быть водонепроницаемой;

•  строительные решения должны обеспечивать удобство производства различных кабельных работ;

•  канализация должна изготавливаться из недефицитных материалов и не оказывать вредно го влияния на кабели.

Канализация прокладывается на глубине от 0,4 до 1,5 м и, в случае применения для ее изготов ления трубчатых элементов, состоит из отдельных блоков, герметично состыкованных между собой. На трассе кабельной канализации обязательно устанавливаются колодцы. Более подробные сведения об этих сооружениях приводятся в параграфе 3.4.1.3.

Основу кабельной канализа­ции составляют круглые трубы из ас­боцемента, бетона или пластмассы. Наибольшее распространение получи­ли асбоцементные безнапортные тру­бы диаметром 100 - 118 мм. Их длина составляет 3 или 4 метра, погонная масса равна примерно 6 кг/м.

В последнее время достаточно широкое распространение в области создания кабельной канализации по­лучила технология американской ком­пании dura-line.


Ее основу составляют трубы Silicore ™ с внутренним диаметром от 21 до 33 мм [ 10] и максимальной длиной не менее 1750 м с поставкой на барабанах или в бухтах. Внутренняя поверхность





трубки покрыта слоем твердой смазки, которая резко уменьшает усилие протяжки и позволяет приме­нять для затягивания кабелей метод пневмозаготовки каналов (скорость протяжки до 15 м в минуту). Достаточно высокая прочность трубки на раздавливание позволяет выполнять ее укладку непосредст­венно в грунт без применения дополнительной механической защиты. В состав системы входит разви­тый набор аксессуаров, облегчающий создание кабельной канализации.

Альтернативным вариантом является применение поливинилхлоридные и полиэтиленовые трубы финской фирмы иропог и трубки из полиэтилена высо­

кой плотности немецкой фирмы Кепач.

На основе кабельной канализации иногда реализуются переходы через дороги. Данный вариант является типичным в случае подключения к информационно-вычислительной сети предприятия контрольно-пропускных постов на заводах, скла­дах и других аналогичных объектах. В этой ситуации для уве­личения уровня защиты кабеля от раздавливающих воздейст­вий для укладки непосредственно в дорожное полотно иногда применяются металлические водопроводные или газовые тру­бы различного диаметра. Данное решение применяется также в местах вынужденного уменьшения заглубления линейной ка­бельной канализации.

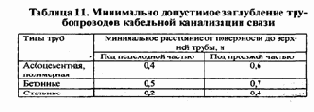

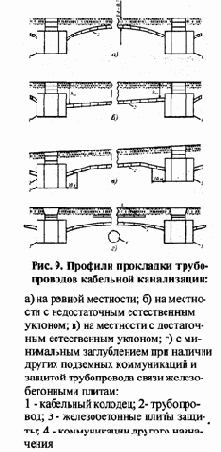

Одним из основных критериев выбора глубины про­кладки кабельной канализации является вертикальная нагрузка, которую трубы могут выдержать без разрушения и деформа­ции. На проложенные трубы действуют постоянные и временные нагрузки. Постоянной нагрузкой яв­ляется давление грунта засыпки траншеи и массы самих труб с затянутыми в них кабелями. Перемен­ные нагрузки создаются при наездах на трассу транспортных средств. Минимальная глубина траншей для укладки в них труб кабельной канализации определяется с учетом данных Таблица 11.

Трубопровод кабельной канализации должен прокладываться с уклоном не менееЗ - 4 мм на 1



м длины от середины пролета в сторону колодцев, что обес­печивает сток попадающей в каналы воды. На местности с достаточным естественным уклоном трубопровод может за­глубляться по всей длине пролета одинаково и лишь на под­ступах к колодцам ему должен придаваться уклон, обеспечи­вающий ввод в колодцы на заданных вертикальных отметках, Рис. 9.

На местности без достаточного снижения трубопро­вод должен прокладываться с уклоном в одну сторону. В этом случае у одного колодца задается минимальное, а у противо­положного — завышенное заглубление. Возможен также уклон в обе стороны от места пролета с минимальным заглублени­ем.

При наличии на трассе прокладки трубопроводов ка­бельной канализации , а также других коммуникаций и строе­ний минимально допустимое сближение с ними должно соот­ветствовать расстояниям, приведенным в Таблица 14.

3.4.1.3   Колодцы кабельной канализации

Смотровые колодцы размещают на трассе канализа­ции через 40 - 150 м на ее прямолинейных участках, а также в местах поворотов и разветвлений трубопроводов. Габариты колодцев выбираются с учетом возможности свободного обеспечения работ по затягиванию кабелей, сращиванию их отдельных строительных длин, выполнения процедур ремонта и выполнения измерений.

Колодцы подразделяются по следующим основным признакам:

•  по конструкции и размерам на типовые и специ­альные

•  по расположению на трубопроводе на проход­ные, угловые, разветвительные и станционные

•  по материалу - на железобетонные и кирпичные



•  по расчетной вертикальной нагрузке - для проезжей части улиц (80 т) и непроезжей (10т). Типовые колодцы делятся на проходные, угловые, разветвительные и станционные. Проходные колодцы кабелей связи (ККС) устанавливаются на прямолинейных участках трас трубопровода канализации, а также в местах, где угол отклонения от прямой линии трассы не превыша­ет 30°.

Угловые колодцы (ККСу) строят в местах поворота трассы трубопровода под углом 30°.


В зави­ симости от материала, способа изготовления и местных условий они могут быть с угловыми вставками к проходным колодцам и специальной конструкции. По схеме с угловыми вставками устраивают сбор­ные железобетонные колодцы. Специальная угловая конструкция применяется только при изготовле­нии монолитных железобетонных колодцев или при выкладке кирпичных колодцев на месте.

Разветвительные колодцы (ККСр) устраивают в местах разветвления трубопровода. Сборные железобетонные разветвительные колодцы строят из отдельных блоков типового проходного колодца с добавлением двух угловых вставок. Специальные разветвительные колодцы применяется только при изготовлении монолитных железобетонных колодцев или при выкладке кирпичных колодцев на месте.

Станционные колодцы ККСст строят непосредственно у здания АТС и со своей торцевой сто­роны соединяют трубопроводом или туннелем коллектора со станционной кабельной шахтой. Габариты

                       колодцев этой разновидности зависят от емкости обслуживаемой телефонной станции. Станционные колодцы строят монолитными железобетонными или кирпичными с железобетонным перекрытием.

Форма железобетонных колодцев определяется их типами, кирпичные колодцы выкладывают­ся овальной формы, станционные колодцы имеют овально-многогранную форму. При наличии в об­ласти строительства местных особенностей (другие коммуникации, строения и т.д.) форма колодца по согласованию с Заказчиком может отличаться от стандартной. Нетиповая форма может быть придана колодцу в случае его расширения или переустройства. Обычно для этой цели используется кирпичная кладка.

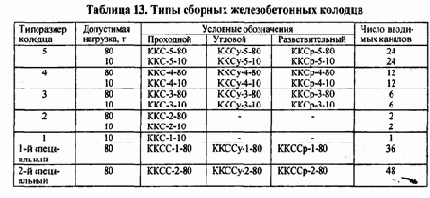

Типы применяемых колодцев определяются в зависимости от числа каналов трубопроводов на каждом участке трассы. Учитываются также место расположения колодца, перспективы развития сети и другие аналогичные критерии. Необходимость и способы гидроизоляции колодцев, их защиты от мерз­лотных деформаций и смещения в неустойчивых почвах и т.д. определяются в процессе проектирова­ния.



Сведения об основных материалах для строительства и изготовления колодцев кабельной свя­зи, их габаритные размеры в зависимости от типа, правила монтажа и другие аналогичные данные при­ведены в ["].

Колодцы кабельной связи оборудуются входными круглыми чугунными люками с двумя крышками: верхней чугунной и нижней стальной. На внутренней крышке предусматривается приспо­собления для закрытия колодца на замок и ручка для подъема. Колодцы, устраиваемые в пешеходной части улиц, закрываются люками легкого типа с массой 82 кг, рассчитанные на нагрузку в 30 тонн, а в проезжей части - люками тяжелого типа массой 138 кг, которые рассчитываются на нагрузку в 80 тонн. Каждый люк снабжается отверстие для проверки загазованности внутреннего пространства колодца.

Плоскость верхней поверхности крышки люка во всех случаях должна строго совпадать с уровнем уличного покрытия или поверхности грунта.

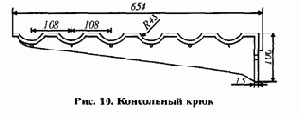

Для раскладки кабелей колодцы оборудуются стальными кронштейнами с установленными на них одно- - шестиместными чугунными консолями.

После окончания строительства и оборудования колодцев все входящие в них свободные кана лы трубопроводов должны быть плотно закрыты пластмассовыми, бетонными или деревянными проб ками. В последнем случае дополнительно применяется герметизация ветошью. Занятые кабелями кана лы герметизируются паклей или ветошью и замазываются замазкой следующего состава: мел 80% и олифа 20 %. Альтернативным составом является м.ел 68 %, канифоль 14 % и машинное масло 18%. За делка занятых каналов может производиться также деревянными пробками с выбитым сектором для пропуска кабеля и дополнительной герметизацией ветошью и замазкой.

3.4.1.4   Укладка кабеля в грунт

Иногда используется непосредственная укладка кабеля в грунт. При этом для защиты его от повреждений при мерзлотных деформациях в зимний период настоятельно рекомендуется выполнять укладку в песчаную подушку (суммарная толщина 100 мм). Последнее требование является обязатель ным в случае скальных или твердых грунтов.


Засыпка уложенного кабеля производится мелкой землей без камней и строительного мусора и шлака.

Кабель в траншее укладыва ется без напряжений и существенных отклонений от осевой линии. В част ности, он должен плотно прилегать ко дну траншеи.

Над кабелем, уложенным в грунт, на расстоянии 250 мм от на ружного покрова кабеля может укла дываться сигнальная лента, которая предназначается для предупреждения о наличии кабельной линии при про изводстве земляных работ. Парамет ры ленты приведены в Таблица 12.

3.4.1.5   Коллектора

Кроме кабельной канализа ции для прокладки кабелей подсистемы внешних магистралей при наличии и совпадении трасс могут быть использованы также общегородские и ведомственные коллектора.

Подземные коллектора представляют собой туннели прямоугольного или круглого сечения, строящиеся вдоль городских магистралей при значительном скоплении различных подземных комму никаций (кабелей связи, кабелей электропитания, трубной разводки водопровода, теплосети, кабельной канализации и т.д.). Коллектора должны быть оборудованы крепежными конструкциями для раскладки коммуникаций различного назначения, системами герметичного освещения, сигнализации, вентиляции и т.д.

Строительство коллекторов ведется открытым или закрытым способами специализированными строительными организациями. Глубина прокладки коллектора определяется местными условиями и особенностями. Так, строительство открытым способом на глубине 1 - 1,2 м осуществляется под пеше ходной частью улицы. В этом случае коллектор в подавляющем большинстве случаев имеет прямо угольное поперечное сечение. На загруженных транспортом магистралях и площадях города коллекто ра строятся на глубинах до 10 - 15 м способом щитовой прокладки. В этом случае они имеют круглое сечение.

Типовыми являются свыше десяти профилей общегородских коллекторов с внутренними габа ритами 1,7 - 2,7 м по ширине и 1,8 - 3,0 м по высоте. Для размещения и крепления прокладываемых коммуникаций коллекторы оборудуются стальными крепежными конструкциями различных видов.


Между крепежными деталями с разложенными на них коммуникациями обеспечивается эксплуатаци онный проход шириной не менее 800 мм.

Ввод кабелей в коллектора осуществляется через вводные камеры трапециевидной формы, В случае использования коллекторов глубокого заложения применяются вертикальные шахты, которые оборудуются стандартными чугунными люками.

Каждый коллектор общего типа должен оборудоваться стационарным электрическим освеще нием, вентиляцией, средствами для откачки воды, системой сигнализации и другим оборудованием, необходимым для нормальной эксплуатации.

В некоторых случаях по согласованию с владельцем функции коллекторов для кабелей связи могут выполнять туннели метрополитена. Раскладка кабелей в этом случае выполняется на стальных сварных крепежных конструкциях.



3.4.1.6   Технологические эстакады

На промышленных предприятиях для прокладки кабелей подсистемы внешних магистралей широко применяются технологические эстакады, на которых организуется система лотков, поддержи­вающих кронштейнов и других элементов для укладки кабелей. В тех ситуациях, когда из-за местных архитектурных особенностей не предъявляются высокие требования к эстетическим показателям, про­кладка кабелей внешней магистральной подсистемы может производиться с креплением к стенам зда­ний и заборам. При этом трассу прокладки рекомендуется выбирать на высоте не менее 2,5 - 3 метров для защиты от возможных актов вандализма и крепить кабель по возможности под карнизом для защи­ты от повреждения падающими сосульками, снегом и льдом при очистке крыши.

3.4.1.7   Воздушная подвеска

Воздушная подвеска кабелей на опорах контактной сети и освещения не получила широкого распространения главным образом из-за сложностей реализации. Применяется, в основном, в тех си­туациях, когда прокладка другими способами является невозможной. Для подвески на столбах исполь­зуются, в основном, подвесные или самонесущие кабели специальной разработки, сам процесс подвес­ки производится с использованием специализированной крепежной и натяжной арматуры.


Вполне до­ пустима подвеска обычных кабелей на несущем тросике с использованием навивки (шаг навивки 160 -200 мм) или крепления специальными хомутами. Шаг крепления в последнем случае выбирается рав­ным примерно 70 см.

В тех ситуациях, когда в силу каких-либо местных особенностей используется комбинирован­ная трасса с подземными и наземными участками, открытый вертикальный участок кабеля должен быть защищен от механических повреждений на высоту не менее 2,3 м от поверхности земли. Наиболее час­то для этого используется металлический уголок или отрезок трубы подходящего диаметра соответст­вующей длины.

Воздушная подвеска кабелей может быть использована также для организации переходов меж­ду зданиями. Длина подвеса не должна превышать 25 м, а высота нижней точки кабеля от поверхности земли выбирается равной 4,5 - 5,9 м.

3.4.1.8   Особенности прокладки кабеля по наружной стене здания

Трасса прокладки кабеля по наружной стене должна располагаться на высоте не менее 2,8 и не более 5,0 м от уровня земли. Если указанная высота прокладки не может быть обеспечена, то должна быть предусмотрена защита кабеля от механических повреждений.

Расстояние между кабелем связи и проходящими параллельно изолированными кабелями осве­тительной или силовой сети должна составлять не менее 25 мм.

Вертикальные направления трассы кабелей должны размечаться отвесно с учетом архитектур­ных линий здания.

В случае возникновения такой необходимости разрешается пропускать кабель через отверстия в карнизах и других выступах здания.

3.4.2 Кабельные вводы в здание

3.4.2.1   Общие положения

К кабельным вводам в здания относится часть линейных сооружений на участке от вводного колодца кабельной канализации или коллектора, а также вводной опоры воздушной линии связи до оконечных кабельных устройств, которые устанавливаются в здании.

При создании кабельных вводов различают наружные и внутридомовые устройства.

Независимо от типа ввода (подземный или воздушный) кабель заводится в здание в месте, уда ленном от вводов силовых электрических кабелей, водопровода и других подземных коммуникаций.


При этом на точку ввода дополнительно накладывается требование обеспечения визуального осмотра в период эксплуатации.

Сквозные отверстия, пробиваемые для прохода через стены и перегородки, могут быть общими для двух или большего числа кабелей.

3.4.2.2   Подземный ввод в здание

Подземный ввод кабеля в здание может быть выполнен одним из следующих способов:

•  к месту ввода кабеля от проходящей мимо кабельной канализации прокладывается трубо­провод, по которому кабель выводится в подвальное помещение с последующим выводом наверх на лестничные клетки.

•  кабель выводится из подземной канализации наверх по трубопроводу на наружную стену и далее прокладывается открыто по стене между первым и вторым этажами с вводом через стену на лестничную клетку;

•  через коллекторы малого сечения (сцепки).

Трубопроводов ввода в здание прокладывается от ближайшего колодца. В том случае, когда это невозможно, в месте отвода устанавливается дополнительный колодец.

Для ввода кабеля в здание, расположенное в глубине квартала, допускается прокладка кабеля от другого каблированного здания. В этом случае между этими зданиями прокладывается дополнитель­ный трубопровод-перемычка. При длине перемычки до 30 м трубопровод прокладывается без колодца, при длине более 30 м у ввода в здание строится колодец. Для прокладки могут быть использованы так­же внутриквартальные коллекторы малого сечения (сцепки).

В качестве трубопроводов от действующей канализации целесообразно использовать полиэти­леновые трубы внешним диаметром 63 мм. За счет большой длины бухт таких труб в стандартной по­ставке (до 200 м) прокладка может проводиться без стыков. Кроме того, этой же трубой можно выпол­нить выход в подвальное помещение или на стену здания. При отсутствии полиэтиленовых труб при­меняются обычные асбоцементные трубы.

Прокладка кабеля в подвальном помещении ведется с соблюдением следующих основных пра­вил:

•  по стенам подвала с креплением и защитой от механических повреждений металлическими желобами; вторым вариантом является прокладка в газовых или винилпластовых трубах, которые крепятся к стенам подвала;



•  возможно использование для про­кладки каналов железобетонных плит перекрытия;

•  открытая прокладка выполняется на консолях или воздушных желобах (кабельростах); в данном случае до­пускается также применение укреп­ляемых на потолке подвесных кон­струкций и подвеска на стальном тросе.

Трасса прокладки кабеля по подвалу

должна быть выбрана по критериям получения кратчайшего расстояния от места ввода до точки верти­кального подъема по стоякам и минимального количества пробиваемых сквозных отверстий.

Крепление труб диаметром % дюйма на прямых участках производится не реже чем через 1,5 м, труб диаметром от 1 дюйма и выше - не реже чем через 2,5 м. На поворотах трубы крепятся через 0,25 м от вершины угла в обе стороны. В качестве крепежных элементов применяются крюки-костыли, стальные полоски, однолапковые и двухлапковые скобы. Проложенную металлическую трубу необхо­димо обязательно окрасить масляной краской любого цвета или битумным лаком. Для прокладки кабе­лей по подвальному помещению возможно применение консольных крюков, Рис. 10.

3.4.2.3   Воздушный ввод в здание

Воздушный ввод в здание может выполняться от столбовой или стоечной линии связи.

ит стоечной линии каоель должен вводиться на чердак через изогнутую стальную трубу и далее прокладывается по конструкциям чердака. Рис. 11. Проход на лестничные клетки (так называемые "сквозняки") и в стояки выполняется через отверстия, просверливаемые в чердачном перекрытии, по тем же правилам, что и вывод кабеля из подвальных поме­щений.

Прокладываемые по чердаку кабели должны быть защищены металлическими желобами от меха­нических повреждений на высоту до 2,3 м.

При выполнении ввода кабелей от столбовой линии связи опора, с которой вводится кабель, долж­на находиться не далее 40 м от стены здания. При большем расстоянии следует установить дополни­тельную промежуточную опору. От столбовой опоры кабель подают к стене здания на стальном канате. Оконечная заделка этого каната в форме петли одева­ется на закрепленный в стене крюк КН-16.



Ввод кабеля в здание осуществляется через от­верстие в стене, снабженное изолирующей трубкой, Рис. 12. В случае необходимости кабель от крюка





может прокладываться открыто по наружной стене здания с последующим вводом внутрь в нужном месте.

3.4.2.4   Зашита кабелей от механических повреждений

Для защиты кабелей от механических повреждений используются металлические желоба двух типов: тип I - длиной 700 мм и тип П длиной 1000 мм. Крепление желобов осуществляется накладками с помощью шурупов, ввинчиваемых в дюбели или спирала

•  установка защитных устройств производится в следующих местах:

• под водосточными трубами - желобом длиной 700 мм с равными концами по обе стороны трубы;

•  под пожарной лестницей в том случае, если она отстоит от стены менее чем на 1 м - по ,5 м в

каждую сторону;

•  под окнами лестничных клеток (ближе 0,5 м от лаза окна) — на ширину окна плюс по 0,5 м в каждую сторону;

•  на выходе кабеля из-под балкона - по

0,5 м с каждой стороны Кабели, которые прокладываются под кар низом, в дополнительной защите не нуждаются.

3.4.3 Кабельные трассы подсистемы внутренних магистралей

Кабельные трассы подсистемы внутренних магистралей предназначены для прокладки по ним

кабелей для связи КЗ с КЭ, КВМ и аппаратными. Кроме того, по ним прокладываются внешние ма гистральные кабели от места ввода в здание до КВМ или КЗ.

1\.1Э1У1 ИЛИ 1\.0.

Магистральные кабели рассматриваемой подсистемы могут прокладываться вертикально и гори зонтально. Конструкции для прохода горизонтальных участков ничем не отличаются от конструкций. применяемых для организации кабельных трасс горизонтальной подсистемы, и зачастую используются обоими видами кабелей одновременно. Для прохода вертикальных участков обычно применяются вы деленные для этого и подробно рассматриваемые далее стояки или шахты различных^видов.

Размеры вертикального кабельного канала этой разновидности вы бираются исходя из соотношения: стояк с эффективным сечением 8000 мм2 позволяет проложить магистральные кабели, которые обслуживают 2500 м2 рабочей площади.


При этом в указанную площадь в обязательном порядке следует включать рабочие помещения на всех этажах, обслужи ваемых кабелями, проходящими по данной трассе. Полученную площадь полезного сечения рекомендуется увеличить в три раза для облегчения проведения монтажных работ и создания резерва под будущее расшире ние.

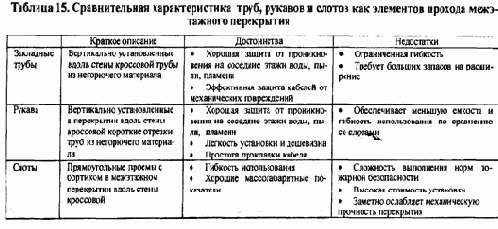

Функции стояков для магистральных кабелей могут выполнять сло ты, рукава и закладные трубы. Качественное сравнение труб, рукавов и слотов как элементов организации прохода межэтажного перекрытия при водится в Таблица 15.

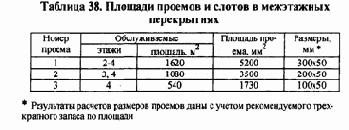

Слот (Рис. 8) представляет собой проем прямоугольной в плане формы в межэтажном перекры тии кроссовой, расположенный рядом с одной из ее стен. Этот элемент обязательно снабжается бордю ром, который предотвращает протекание воды и достаточно эффективно защищает от падения в него посторонних предметов. Магистральные кабели, проходящие сквозь слот, крепятся к стене техническо го помещения специальной арматурой, выполненной обычно в виде хомутов. Достаточно часто практи

куется установка над слотом прикрепленных к стене вертикальных перфорированных планок или уголков.





Поя рукавом (Рис. 13) понимается относительно короткий отрезок трубы, вмонтированный в ме­жэтажное перекрытие. Концы рукава должны выступать с обеих сторон перекрытия минимум на 25 мм, образую за счет этого своеобразный порожек.

Закладные трубы отличаются от рукавов в основном только большей длиной. Пример закладных труб показан на Рис. 14. Неиспользуемые в данный конкретный момент рукава и закладные трубы ана­логично слотам должны быть заделаны огнеупорными заглушками.

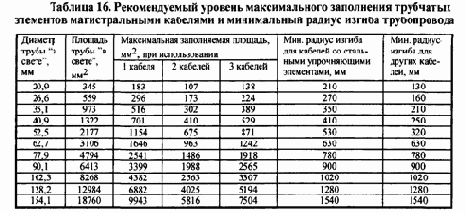

Рекомендуемый внутренний диаметр труб и рукавов для прокладки магистральных кабелей со­ставляет 100 мм. При использовании этих элементов необходимо тщательно контролировать величину их заполнения, так как в случае превышения предельного значения возникают проблемы как с проклад­кой нового кабеля вообще, так и с допустимыми усилиями протяжки из-за повышенного трения. Кроме диаметра трубы и числа прокладываемых кабелей определенного внешнего диаметра на величину уси­лия протяжки существенное влияние оказывает также количество изгибов и их радиус.


Ни одна из за­ кладных труб не должна иметь более двух изгибов при угле поворота не свыше 90° каждый. Данные по величине заполнения и допустимым радиусам изгиба закладных труб наиболее распространенных на практике размеров приводятся в Таблица 16.

В зависимости от размеров и архитектурных особенностей здания в нем может быть один или несколько стояков. Решение с одним вертикальным стояком и одной КЭ используется только в тех си­туациях, если из этой кроссовой могут быть проложены горизонтальные кабели длиной не более 90 метров до всех информационных розеток на этаже. Во всех остальных случаях следует проектировать несколько стояков. Другим вариантом является организация дополнительных КЭ без выделенных для них стояков, но связанных прокладываемыми горизонтально магистральными кабелями с другими

 стояками. Для увеличения живучести внутренней магистральной подсистемы прокладку формирующих ее кабелей желательно выполнять с использованием двух или более пространственно разнесенных

стояков.

Для прокладки магистрального кабеля на горизонтальном участке трассы возможно использова­ние коробов, труб или лотков и других конструкций, обычно используемых для прокладки кабелей горизонтальной подсистемы и описанных в параграфах 3.4.4.1 и 3.4.4.2. При наличии на трассе про­кладки фальшпотолка возможно непосредственное крепление кабеля к стене или капитальному потол­ку. Для этого используются пластиковые стяжки. Элементом крепления стяжки служит дюбель-колье или анкер-клин.

Достаточно часто для прокладки многопарных электрических кабелей применяются траверсы и подвесы. Траверс представляет из себя Г-образный элемент, который крепится к стене, потолку или несущей конструкции с прямым или U-образным окончанием поддерживающей части. Подвес имеет значительно более компактную конструкцию, но обладает меньшей емкостью. Он конструктивно вы полняется в виде замкнутой разрезной детали с отверстиями под крепежные винты или шурупы. Обыч но подвес имеет в сечении прямоугольную форму, ширину 35 - 50 мм и изготавливается из стали тол щиной 2,5 - 4 мм.


Расстояние между траверсами не должно быть более 1,5 м. Общим недостатком тра версов и подвесов как монтажных элементов является то, что они не обеспечивает поддержку прокла дываемого кабеля по всей его длине и поэтому они эффективны только для кабелей с повышенной же сткостью.

В некоторых случаях используют открытую прокладку вертикальных участков магистральных кабелей по лестничным клеткам. В этой ситуации кабель должен быть защищен от механических по­вреждений на высоту 2,3 м металлическим желобом. Нижний конец желоба заделывается в перекрытии цементным раствором.

Все металлические конструкции кабельных трасс - трубы, рукава, лотки и короба должны быть надежно заземлены.

3.4.4 Кабельные трассы горизонтальной подсистемы

Кабельные трассы горизонтальной подсистемы предназначены для прокладки по ним кабелей от КЭ до рабочих мест. Большую часть трассы эти кабели прокладываются горизонтально, могут встре чаться также вертикальные участки, не пересекающие межэтажных перекрытий (исключением является крайне редко применяемый на практике метод прокладки через перекрытие, рассмотренный в парагра фе 3.4.4.2.3). Известны следующие принципы прокладки кабелей горизонтальной подсистемы:

• в конструкциях пола;

• под потолком;

• в настенных каналах (кабельных коробах).

Каждое из этих решений может быть реализовано в нескольких вариантах, которые более под робно рассматриваются и анализируются ниже.

Общим требованием, предъявляемым к рассматриваемым далее конструкциям, является необхо димость заземления всех их металлических элементов: труб, лотков, коробов и т.д..

3.4.4.1   Кабельные трассы в конструкциях пола

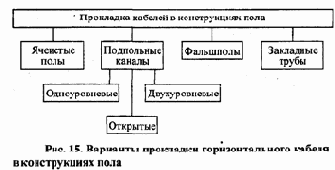

Для скрытой прокладки кабелей горизонтальной подсистемы в полах зданий специальной по стройки предусматриваются разнообразные конструкции, Рис. 15, создаваемые в процессе строительст ва, реконструкции или капитального ремонта. К их числу принадлежат:

• подпольные каналы:





тальные три конструкции в настоящее время встречаются достаточно редко.



3.4.4.1.1   Подпольные каналы

Подпольные каналы представляют собой специализированные металлические или пластиковые конструкции в основном с прямоугольным поперечным сечением, устанавливаемые в структуре межэ­тажного перекрытия перед "чистой заливкой" пола. Они позволяют получить эффективную механиче­скую защиту, уменьшают уровень внешних наводок и электромагнитного излучения при их изготовле­нии из металла, обеспечивают скрытость прокладки. Как недостаток такого решения отметим высокую стоимость реализации, необходимость завершения монтажа до окончания строительно-монтажных ра­бот и применения специальных напольных или подпольных коробок, для доступа к электрическим и информационным розеткам, а также увеличение суммарной массы строительных конструкций.

Подпольные каналы обычно образуют струк­туру, в которой можно выделить магистральную и распределительную подсистемы. По магистраль­ным каналам прокладываются горизонтальные ка­бели от кроссовых, распределительные каналы ис­

пользуются для отвода кабелей от магистральных каналов до рабочих мест. На пересечении магистральных и распределительных каналов монтируются вытяжные (иначе протяжные) коробки (см. далее параграф 3.4.4.1.5). Такие же коробки предусматриваются в случаях значительной длины канала. Рас стояние между коробками не должно превышать 6 м. В точках размещения рабочих мест устанавлива ются напольные коробки с посадочными местами для монтажа информационных и силовых розеток.

стами для монтажа информационных и силовых розеток. Крышки коробок должны располагаться на одном уровне с поверхностью "чистого пола". В некоторых случаях распределительные каналы продолжаются из под пола в настенные коробки, крышка которых располагается за­подлицо с поверхностью стены. Не исключается также комбинированный вариант прокладки, согласно которо­му кабель выводится из подпольного канала у стены и дальнейшая его прокладка до рабочих мест выполняется в настенных коробах.



На практике находит тоздользование три разно­видности подпольных каналов:

•  одноуровневые;

•  двухуровневые (Рис. 16);

•  открытые (Рис. 17).

В системе одноуровневых подпольных каналов магистральные и распределительные каналы рас­положены на одном уровне относительно поверхности межэтажного перекрытия и отличаются друг от друга только площадью поперечного сечения. Это позволяет устанавливать их в зданиях с толщиной "чистого пола" от 63 мм и больше.

В системе двухуровневых подпольных каналов магистральные и распределительные каналы рас­полагаются на разных уровнях. Распределительные каналы обычно прокладываются выше магистраль­ных. Для организации двухуровневых каналов толщина "чистого" пола должна быть не менее 100 мм.

В системе открытых каналов, которые можно рассматривать как "вырожденный" вариант одно­уровневых каналов, их верхние поверхности, а также крышки подпольных коробок расположены на одном уровне с поверхностью чистого пола и снабжаются откидной ручкой для подъема и стационар­ной или фиксируемой дверцей для ввода кабелей шнуров во внутреннее пространство коробки. Лучше всего использовать для этого специализированные конструкции, выпускаемые, например, немецкой компанией Аскеппапп..

Это позволяет устанавливать их в зданиях с минимальной толщиной "чистого пола" 25 мм. Дан­ный вид. каналов наиболее прост в организации и обслуживании, но в то же самое время обеспечивает минимальный уровень защиты проложенных в них кабелей от механических повреждений, заливания водой и несанкционированного доступа.

Иногда подпольные каналы разделяются на несколько секций, в которые укладываются кабели различного назначения (информационные, силовые и т.д.)

Площадь поперечного сечения каналов выбирается из расчета: каждые 10 м2 рабочей площади здания должны обслуживаться магистральными и распределительными каналами с площадью попереч­ного сечения 650 мм2.



В офисных зданиях расстояние между параллельными распределительными каналами следует выбирать в пределах от 1520 до 1825 мм, тогда как расстояние от внешней стены здания, или несущей колонны до ближайшего распределительного канала должно составлять 450-600 мм.


Количество, трассы прокладки и емкость магистральных каналов определяется по результатам проектирования распре делительных каналов. Обычно расстояние между параллельными магистральными каналами принимается равным 18 м. Не исключается возможность формирования одного или нескольких главных магистральных каналов, каждый из которых обслуживает несколько обычных и обеспечивает ввод прокладываемых по ним кабелей в кроссовую или аппаратную.

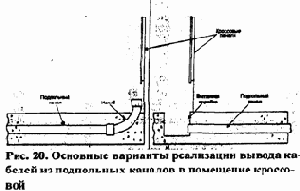

Окончание кабельных каналов в помещении кроссовой проектируется таким образом, чтобы

обеспечивать удобство вывода кабелей и их подключения к панелям коммутационного оборудования. Два наиболее часть применяе­мых на практике варианта конструктивного оформления концевых участков изображены на Рис.20.

3.4.4.1.2   Ячеистые полы

Ячеистые  полы (Рис.  18) могут рассматриваться как одна из разновидностей подпольных каналов и представляют собой систему непрерывных полостей в бетонных плитах конструкции пола. Данная конструкция имеет практически те же свойства, достоинства и недостатки, что и подпольные каналы за исключением эффективности экранирования электромагнитного излучения, однако несколько превосходит их по емкости.

3.4.4.1.3  Фальшполы

Фальшпол или съемный пол традиционной конструкции (Рис. 19) образуется квадратными плитками различного размера, устанавливаемых на металлических стойках с возможностью регули ровки высоты или укладываемых на решетку каркаса. Плитки обычно изготавливаются из литого ме талла и имеют верхнее покрытие из линолеума или иного полимерного материала.

Высота подпольного пространства согласно Инструкции СН 512-78 должна быть не менее 200 мм. Сама конструкция съемного пола должна обеспечивать:

•  свободный доступ к коммуникациям при обслуживании;

•  устойчивость к горизонтальным усилиям при частично снятых плитах;

• возможность выравнивания поверхности с помощью регулируемых опорных элементов;

•  взаимозаменяемость плит.

Конструкция фальшпола выбирается из расчета максимальной распределенной нагрузки в 1000 кг/м2 и сосредоточенной нагрузки в любой точке плиты с площадью 25 см2.


Прогиб плиты под любой нагрузки не должен превышать 1 мм.

Покрытие плиток пола выполняется из гладкого прочного антистатического материала, позволяющего выполнять уборку пылесосом и влажную уборку.

Данная разновидность фальшполов в подавляющем большинстве случаев закладывается в конструкцию здания еще на этапе его проектирования или капитального ремонта в архитектурной мастерской.

Кроме того, существуют так называемые низкопрофильные фальшполы. Их отличительной особенностью является то, что они обеспечивают достаточно высокую эффективность также в том случае, если их применение не предусмотрено первоначальным проектом здания. Типичным примером продукции этой разновидности является система Cable Management Flooring System компании Intercell. Ее основой является сборка из 16 так называемых пьедесталов высотой (в зависимости от варианта) 55 или 85 мм, объединенных в единое целое нижними плоскими перемычками. Сборка изготавливается из одного листа металла методом штамповки и укладывается на пол с дополнительной фиксацией на клею. Плиты фальшпола имеют размеры



500х 500 мм при толщине 2 мм, снабжены боковыми бортиками для укладки в фиксирующие пазы пьеде­сталов, одновременно выполняющими функции ребер жесткости, и нижним звукопоглощающим по­крытием из нетканого материала. Надежность фиксации плит на пьедестале дополнительно обеспечи­вается их угловым креплением на винтах-саморезах с шайбой. Из дополнительных аксессуаров рас­сматриваемой системы отметим наличие в ней:

•  подпольной коробки с устанавливаемой на нее крышкой в виде плиты фальшпола, причем в крышке предусмотрен интегрированный лючок для выхода кабелей;

•  огнезащитного подпольного барьера из негорючего материала;

• уголков для оформления краевых участков и дверных проемов.

Фальшполы обеспечивают быстроту доступа к трассам и каналам прокладки кабеля, практиче­ски не накладывают ограничений ни на количество укладываемых кабелей, ни на направление их про кладки. В качестве дополнительного достоинства отметим их сравнительно высокую механическую прочность, которая достигает 1500 кг/м2 и более, то есть превышает упомянутые выше действующие нормы с заведомым запасом.


Как недостаток этого решения укажем уменьшение высоты помещения, возможность появления неприятных акустических эффектов и необходимость использования для про кладки специальных

кабелей, так как про странство под фальш полом в подавляющем большинстве случаев относится к классу plenum-полостей.

Для проклад ки    кабелей   под фальшполом   доста точно часто приме няются каналы в виде полностью закрытых металлических лотков относительно малого поперечного сечения с крышками. Отвод к

напольным и подпольным коробкам различного вида для установки розеток в этом случае выполняется с использованием металлорукава. Применение такого решения позволяет существенно снизить требо­вания к уровню пожаробезопасности кабельных изделий.

3.4.4.1.4   Закладные трубы

Сеть закладных металлических или пластмассовых труб различного диаметра аналогично под­польным каналам устанавливается в структуре межэтажного перекрытия перед "чистой заливкой" пола. Может делиться на две подсистемы: магистральную и распределительную. Данное решение выгодно отличается от всех рассмотренных выше своей низкой стоимостью, однако обладает ограниченной гиб­костью и малой емкостью.

Сеть закладных труб проектируется таким образом, чтобы в ней отсутствовали секции, имеющие более двух изгибов под прямым углом между точками вытяжки кабелей или промежуточными вытяж­ными коробками, а также с длиной свыше 30 м. Толщина слоя бетона или цементного раствора чистого пола над верхней в пакете трубой по СНиП 3,05.06-85 [12] должна составлять не менее 20 мм.

При установке закладных труб обязательно учитываются минимальные радиусы изгиба. Внут­

ренний радиус изгиба должен составлять как минимум 6 внутренних диаметров трубы. Для труб с внутренними диаметром более 50 мм внутренний радиус изгиба выбирается равным не меньше 10 внутренних диаметров трубы. В случае использования труб для прокладки оптических кабелей внутренний радиус изгиба всегда должен составлять не менее 10 внутренних диаметров трубы.


Для решения проблемы соблюдения минималь­ ного радиуса изгиба кабелей иногда практи­куется ввод закладных труб в протяжную коробку под углом 45° вместо обычных 90°.

При изгибании труб рекомендуется применять нормализованные углы поворота 90, 120 и 135° и нормализованные радиусы поворота 400, 800 и 1000 мм. Значения радиуса 400 мм предпочтительно для организации вертикальных выводов (пример приведен на Рис. 20).

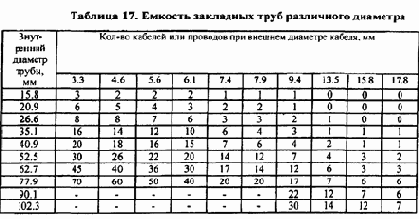

Выбор количества кабелей в соответствии с размерами закладных труб осуществляется по дан ным Таблица 17.

В процессе монтажа закладных труб в них оставляются протяжки из стальной проволоки. Концы труб не должны иметь острых краев и заусенцев во избежание повреждений оболочки кабеля, а каждая труба маркируется с обоих концов уникальным идентификатором с указанием длины.



3.4.4.1.5  Вытяжные коробки

Вытяжные коробки представляют собой конструкцию, устанавливаемую в структуре пола рабо чих помещений. Использование этих элементов делает процесс создания и последующей эксплуатации кабельной системы боле легким и удобным. Вытяжные коробки применяются в тех случаях, когда:

•  длина трассы прокладки закладной трубы превышает 30 метров;

•  на трасе прокладки закладной трубы между точками вытяжки кабелей имеется более двух изгибов под прямым углом;

•  в какой-либо точке требуется разветвление системы закладных труб.

Общим требованием к конструкции коробки является наличие на ее крышке замка или хотя бы простой задвижки, а также резинового или другого уплотнителя для защиты от попадания внутрь пыли или влаги при влажной уборке полов.

Длина вытяжной коробки для прямого протягивания должна составлять не менее 8 внутренних диаметров самой большой входящей в нее трубы. Дополнительные требования к вытяжной коробке для протягивания с поворотом или петлей включают в себя следующие положения:

• расстояние между каждым выходом закладной трубы и противоположной стенкой коробки должно составлять не менее, чем 6 внутренних диаметров самой большой трубы;

•  расстояние между торцами закладных труб, предназначенных для одного и того же кабеля, выбирается равным не менее чем б внутренних диаметров большей трубы.



• если закладная труба входит в днище вытяжной коробки, то глубина последней должна быть не меньше суммы внутреннего диаметра самой большой трубы, выходящей в днище, и шести внешних диаметров самого толстого кабеля.

3.4.4.2   Подпотолочные кабельные каналы

3.4.4.2.1   Требования к подвесному потолку »

Наличие подвесного потолка позволяет:

•  компактно разместить кабельную проводку многочисленных силовых и слаботочных элек трических систем современного здания, а также арматуру прочих систем инженерногj обеспечения здания;

•  получить высокие эстетические показатели помещений различного назначения;

•  оптимизировать трассы прокладки кабелей и вводы в рабочие помещения. Конструкция подвесного потолка должна соответствовать нормам СН 512-78 и разрабатывается с учетом:

•  размещения кабелей различного назначения, воздуховодов и воздухораспределителей, аппа ратуры потолочных люминесцентных светильников, установок газового пожаротушения, а также других аналогичных элементов и конструкций систем инженерного обеспечения зда ния;

•  возможность осмотра и проведения работ в любом месте кабельной трассы и на любом эле менте прочих инженерных систем.

3.4.4.2.2   Разновидности кабельных каналов

Для прокладки кабелей горизонтальной подсистемы под потолком в обычных помещениях, а также в помещениях и коридорах, оборудованных подвесным потолком, используются следующие ви ды кабельных каналов:

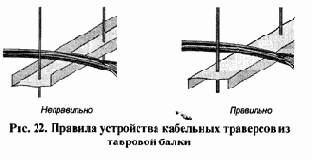

•  кабельные траверсы, которые образованы двумя боковыми продольными несущими рельса ми, трубчатыми или проволочными несущими элементами, соединенными поперечными пе рекладинами; траверсы из проволочных элементов являются единственными из рассматри ваемых конструкций, которые обладает высокой гибкостью и поэтому очень эффективны для применения в стесненных условиях

• перфорированные или сплошные кабельные лотки без верхней крышки;



• закрытые кабельные лотки со съемной верхней крышкой и перфорированным или сплошным дном;

•  кабельные подвесы в различных вариантах конструктивного исполнения, которые являются функциональным аналогом траверс и наиболее эффективны при работе с относительно не большими жгутами проводов.


Все перечисленные выше элементы, относящиеся к канальному типу, могут иметь аксессуары:



углы, переходники между каналами различного сечения, крышки, отводы, адаптеры к трубам и т.д.

Площадь эффективного поперечного сечения кабельных каналов выбирается из расчета 650 мм2 на каждые Юм2 рабочей площади. Указанное значение относится к случаю наличия на этой площади одного рабочего места, которые обслуживает одна ИР с тремя розеточными модулями. В случае большей плотности размещения сотрудников и/или другого количества розеточных модулей приведенная выше ориентировочная величина должна быть соответствующим образом скорректирована.

Конструкция кабельных каналов должна исключать возможность скапливания в них влаги.

Крепление кабельных каналов осуществляется по двум основным схемам: с помощью боковых кронштейнов (крепление к стене), трапециевидных, П-образных или Г-образных скоб (крепление к потолку). Крепежные элементы должны быть установлены не реже, чем через 1500 мм, если иное не оговорено в технических условиях.

В процессе проверки готовности кабельных каналов к укладке кабеля особое внимание должно быть уделено контролю отсутствия на внутренней поверхности острых углов и заусенцев, на которых происходит повреждений оболочки кабеля. Из аналогичных соображений не рекомендуе­ся разрывать кабельные каналы при прокладке через проемы в стенах. При возникновении такой необходимости следует выполнять переход на другой вид канала, например, переходить от короба к пластмассовой трубе. По окончании прокладки оставшиеся свободными части проемов заделываются огнеупорным материалом в соответствии с правилами, приведенными в главе 4.8.2. Силовые кабели и кабели СКС желательно прокладывать по разным кабельным каналам и контролировать их разнос в соответствии с действующими нормами. Металлические элементы кабельных каналов обязательно должны быть заземлены на телекоммуникационную шину заземления в кроссовой.



Высота свободного пространства между каналом и капитальным потолком выбирается равной не менее 300 мм, а доступ к кабельным каналам не должен ограничиваться конструкциями других инженерных системам здания (например, вентиляционными коробами).

Аналогично магистральным кабелям при прокладке пучка горизонтальных кабелей допускает ся его непосредственное крепление к стене или потолку с помощью пластиковой стяжки и дюбель-колье, специального кабельного подвеса, имеющего форму незамкнутого кольца или близкую к ней, и анкер-клина. Иногда для этой цели используют кабельные траверсы, которые легко могут быть изготовлены в любой механической мастерской. В качестве основы данного элемента достаточно часто используются короткие отрезки тавровой балки, которая фиксируется к потолку с помощью двух стальных прутьев с резьбой на концах под крепежную гайку. При этом балка должна обязательно располагаться полкой вверх для предотвращения эффекта передавливания провода. Рис. 22. Особенно жестко данное требование должно соблюдаться в отношении кабелей УТР категории б классического исполнения без центрального сепаратора в конструкции, отличающихся большой чувствительностью электрических параметров к внешним механическим воздействиям [13]. В случае прокладки одиночного провода в качестве элемента фиксации возможно использование самоклеющейся или снабженной отверстиями для крепежного винта площадки с проушиной под стяжку, клипсы, а также предлагаемого фирмой Ко пай специального кабельного фиксатора в форме прижима, Рис. 24.

3.4.4.2.3   Методы подвода кабелей к рабочим местам

При прокладке кабелей горизонтальной подсистемы за подвесным потолком должны быть вы полнены следующие основные условия:

•  подвесные потолки должны иметь разборную конструкцию и высоту не более 3,4 м от уров ня пола;

•  за   под весным потолком должно иметься достаточ но   сво бодного места для установки вспомога

тельных конструкций и выполнения операций протяжки кабелей (в частности, высота сво бодного пространства между кабельным каналом и перекрытием должна составлять не менее 300 мм);



•  обеспечено наличие кабельных каналов для прокладки кабеля и/или хотя бы чистой поверх ности стен или потолка для крепления к ней одиночных кабелей, их пучков и жгутов;

•  в процессе прокладки запрещается фиксация кабелей или их жгутов за элементы крепления подвесного потолка, а также укладка кабеля в рабочем положении на элементы обрешетки подвесного потолка.

В случае выполнения этих положений кабели могут прокладываться к рабочим местам четырь мя основными способами. Рис. 21.




Согласно "зонному" методу обслуживаемая площадь разбивается на зоны площадью до 72 м2. Информационные розетки монтируются с использованием вертикальных коробов или колонн, которые своим верхним концом выводятся в пространство над фалыппотолком. В каждой зоне в классическом варианте реализации организуется точка перехода, до которой прокладывается многопарный кабель (Рис. 23). От точки перехода горизонтальный кабель обычно по кратчайшему расстоянию доводится до короба или колонны и далее до розетки. Возможна модификация зонного метода, применяемая к пучку горизонтальных кабелей. В этом случае кабели до зоны доводятся в виде жгута, а до розеток проклады ваются уже индивидуально.

Достоинством рассматриваемого метода является простота его реализации и достаточно высо кая гибкость. Как недостаток отметим сложность реализации в тех случаях, когда в пространстве над фальшпотолком присутствует значительный объем оборудования других инженерных систем здания и системы освещения.

Отличительной особенностью метода про кладки "связки кабелей" (Рис. 25) является формиро вание пучка кабелей, вводимых в помещение. Послед ний укладывается вдоль мест установки коробов или колонн с креплением к стене или к потолку. При про ходе мимо короба или колонны из связки ответвляется один или несколько кабелей, которые спускаются до информационных розеток.

Достоинством рассматриваемого решения яв ляется его высокая гибкость, простота реализации, и уменьшение наводок от ламп дневного света в тех случаях, когда прокладка выполняется вдоль стен.









Метод прокладки в кабельных лотках (Рис. 26) предполагает, как это следует из названия, наличие в помещении одного или нескольких кабельных

лотков с соответствующими аксессуарами. Пучок кабелей укладывается на лоток и, в случае необходимо­сти, крепится к нему пластиковыми стяжками. При проходе розеток аналогично предыдущему методу из пучка отделяется один или несколько кабелей. К достоинствам метода относятся эффективная защита кабелей от механических воздействий и простота организации дополнительных линий. Как недостаток укажем на сложность реализации и повышенный вес потолочных конструкций, поэтому данный метод применяется, в основном, в служебных помещениях и при прокладке в коридорах.

При использовании метода прокладки "через перекрытие" (Рис. 29) кабель на рабочее место протягивается через отверстие в межэтажном перекрытии

из-за подвесного потолка нижнего этажа. Из-за уменьшения огнестойкости здания и снижения механической прочности перекрытий такое решение может применяться только в крайних случаях, когда про кладка остальными способами невозможна по тем или иным причинам или сопряжена со значительны ми трудностями.

Кроме рассмотренных выше основных способов прокладки на практике на различных участках трассы часто используется те или иные их комбинации, выбор которых определяется конкретными местными условиями.

При прокладке кабелей за фальшпотолком особое внимание должно уделяться вопросам обеспечения пожарной безопасности, так как пространство между капитальным и подвесным потолками практически всегда относится к классу р1епшп-полостей. Для этого, в частности, используются кабели соответствующего класса по пожарной опасности, применяются закрытые конструкции из негорючих материалов и другие мероприятия, рассмотренные в главе 4.8.2.

3.4.4.3   Прокладка кабелей в настенных каналах

Настенные кабельные каналы предназначены для прокладки кабелей до информационных розеток, установленных на стене помещения на удобной для использования высоте.


В некоторых случаях накладные настенные кабельные каналы используются для прокладки жгутов, горизонтальных кабелей на участке от выхода из кроссовой до входа в помещение с информационными розетками. На практике достаточно редко встречается также применение настенных каналов для прокладки кабелей магистральных подсистем на совпадающих участках трасс с пусками или одиночными кабелями горизонталь ной подсистемы.

Могут быть использованы следующие разновидности настенных кабельных каналов:

•  накладные кабельные каналы, декоративные короба или плинтусы;

• скрытые кабельные каналы, которые монтируются в толще стены таким образом, чтобы на ее поверхность выходили только информационные и/или силовые розетки.

Крепление накладных кабельных каналов выполняется различными элементами, выбираемыми с учетом материала стены. Усилие на открыв короба при любом способе крепление согласно СНиП 3.05.06-95 должно составлять не менее 190 Н, величина зазора между каналом и поверхностью крепления - не более 2 мм. Общим требованием к коробу является необходимость его реализации из несгораемых и трудносгораемых материалов, обладающих электроизоляционными свойствами. Кроме того, короб или канал должен иметь различные отделения, которые образуются стационарными или съемными перегородками и предназначение для прокладки в них информационных и силовых кабелей.

Основными факторами, определяющими высоту установки кабельного канала, является площадь поперечного сечения короба целиком и отдельных секций для укладки кабелей различного назначения, а также способ установки информационных розеток. При отсутствии априорной информации здесь можно руководствоваться следующим правилом: каналы с размерами до 75 х 20 включительно нужно прокладывать таким образом, чтобы они находились ниже столешницы рабочих столов, то есть на высоте примерно 70 см от уровня пола, а каналы большего размера - выше.

Обычно заполнение коробов кабелями не превышает 30% - 60% площади их поперечного сечения, конкретное значение зависит от допустимого минимального радиуса изгиба кабелей, способа монтажа розеток и перспектив расширения кабельной системы в месте установки короба.


На практике при отсутствии априорной информации о количестве кабелей, укладываемых в короб, обычно принимают значение коэффициента заполнения равным 0,5. Для определения требуемой емкости декоративных коробов суммируют площади поперечных сечений всех прокладываемых кабелей с учетом неровностей за счет неидеальности прокладки (обычно принимается, что занимает в канале прямоугольной формы гипотетический субканал квадратного поперечного сечения со стороной, примерно на 20 % больше внешнего диаметра его оболочки) и делят на коэффициент заполнения. Скрытые кабельные каналы в большинстве случаев реализуются на основе гибких пластмассовых трубок различного диаметра и при определении их параметров применимы все положения, изложенные в параграфе 3.4.4.1.4 в отношении закладных труб.

3.4.4.4   Особенности прокладки одиночных кабелей

Прокладка одиночных кабелей выполняется в тех ситуациях, когда прокладка кабелей пучками невозможна или нецелесообразна по тем или иным причинам.

Трасса для прокладки одиночного кабеля должна удовлетворять следующим условиях:

• учитывать расположение в помещениях других видов проводки и, в первую очередь, электрической силовой проводки;

•  иметь минимальную протяженность, быть прямолинейной и обладать минимальным количеством пересечений с другими проводками;

•  трасса прокладки должна иметь минимальное количество отверстий в капитальных стенах.

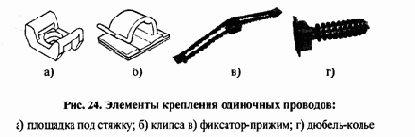

Прокладка одиночных проводов выполняется в кабельных каналов и с использованием других видов крепления. Некоторые типы крепежных элемен тов изображены на Рис. 24. В случае открытой про водки кабели должны проходить по стенам зданий на высоте 2,3 - 3,0 м от пола и не менее 50 мм от потолка. При этом трасса прокладки кабеля выбирается с учетом возможности доступа для обслуживания в любое время.

Для защиты кабеля от механических повреждений допускается использование плинтусов, а также наличников окон или дверей. При вводе в помещения через дверные коробки кабель прокладывается через отверстия, просверливаемое в углах перегородок.


При этом принимаются специальные меры по соблюдению минимально допустимого радиуса изгиба.

На участках горизонтальной прокладки крепление кабеля согласно [11] осуществляется через каждые 250 мм, при вертикальной прокладке - через каждые 350 мм. В местах поворота

 кабеля он крепится на расстоянии 50 мм от вершины угла.

На участках параллельной про кладки с многопарными кабелями горизонтальные кабели могут располагаться как сверху, так и снизу (пред почтительно снизу), причем выбор их положения диктуется соображениями

обеспечения минимального количества пересечений. При пересечении многопарного кабеля горизонтальным последний может огибать его сверху или же проходить под ним в штробе.

Любые виды слаботочных телекоммуникационных кабелей СКС следует прокладывать ниже электропроводки. Правила организации пересечений изображены на Рис. 27.





Настенные кабельные каналы, под которыми в подавляющем большинстве случаев понимаются декоративные кабельные короба, являются на сегодняшний день наиболее популярным техническим средством для формирования кабельных трасс в рабочих помещениях пользователей. Поэтому расчет этих элементов рассматривается от дельно.

3.4.5.1   Выбор поперечного сечения

Выбор поперечного сечения настенного короба выполняется в зависимости от количества укладываемых в него кабелей и выбранного способа крепления силовых и информационных розеток. Данные по максимальной емкости коробов различного по перечного сечения при 100-процентном за

полнении и методе монтажа розеток "на короб" и "рядом с коробом" приводятся в Таблица 18.

В случае совместной прокладки в одном декоративном коробе информационных и соловых ка белей под последние согласно СНиП 3.05.06-95 выделяется отдельная секция. В данной ситуации количество информационных кабелей соответствующим образом уменьшается исходя из площади поперечного сечения секций для их прокладки, а максимальное количество этих кабелей определяется расчетным путем на основании соотношения 60 мм2 площади на один неэкранированный кабель категории не выше 6.


Принцип расчетного определения максимальной емкости короба распространяется также на случай монтажа розеток в короб. В этой ситуации сначала определяется эффективная площадь попе речного сечения с учетом выбранного способа крепления розеток, а затем вычисляется емкость.

3.4.5.2   Расчет количества

Точный расчет количества декоративных коробов и их аксессуаров (различных углов, заглушек и т.д.), необходимых для реализации конкретного проекта, возможен только в процессе рабочего проектирования, так сопряжен с необходимостью выполнения скрупулезных подсчетов. В процессе формирования технических предложений выполнение подобных подсчетов невозможно и нерационально с точки зрения расхода рабочего времени проектировщика и менеджера. Поэтому в данном случае про водят ориентировочный расчет, основанный на использовании статистических закономерностей и опы та, накопленного в процессе реализации проектов.

Основная масса декоративных коробов, как показывает опыт, монтируется в рабочих помещениях пользователей. Типовое рабочее помещение современного офисного здания в случае его реализации по коридорной системе имеет размеры 3 х 6 м. Стандартным способом прокладки коробов является их установка с обеих сторон помещения вдоль длинных стен. Для ввода кабелей из-за фальшпотолка или из коридора организуются два спуска. Таким образом, в типовом рабочем помещении будет 2 х (6 +2) = 16 м короба в независимости от размеров его поперечного сечения. В помещении указанного раз мера обычно организуется четыре рабочих места, откуда получаем, что на одно рабочее место прихо дится 4 метра короба.

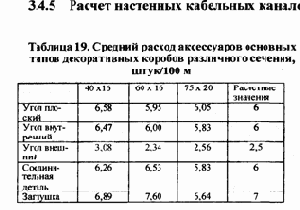

Определение количества аксессуаров ведется на основании Таблица 19, в которой приводятся усредненные данные расхода аксессуаров различных видов для коробов с сечением от 40 х 16 до 75х20, наиболее популярных в процессе создания СКС. Из-за близости количества потребляемых компонентов для коробов с различным поперечным сечением в процессе проведения оценочных расчетов принимаются одинаковые значения рас хода аксессуаров.

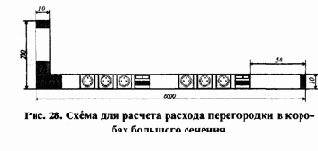

Дополнительно выполним расчет ожидаемого расхода перегородки, устанавливаемой в коробах большого поперечного сечения и используемой для разделения силовых и информационных кабелей. Расчетная схема приведена на Рис. 28. При расчете учитываются то, что перегородка не устанавливается





•  в угловой части короба в месте перехода от горизонтального участка к вертикальному ;

•  в концевой части короба, так как там кабели отсутствуют;

•  в местах установки информационных и силовых розеток, так в этой части короба разделе­ние кабелей производится корпусами розеточных модулей и монтажными коробками.

Между отдельными модулями следует устанавливать дополнительную разделительную крыш­ку или накладку длиной около 1 см, так как в противном случае не удается обеспечить необходимую прочность крепления. С учетом данного обстоятельства получаем, что в случае применения на каждом рабочем месте трех силовых розеток и ИР с двумя розеточными модулями перегородка в местах уста­новки информационных и силовых розеток будет отсутствовать на следующей длине:

(6х4+1х3) =27 см.

Общая длина отсутствия перегородки в коробе с учетом этого составит

27х2+50+10 =114 см

Отсюда имеем коэффициент, связывающий расход короба и перегородки

(800-114)/800= 0,86.

4        Телекоммуникационная фаза проектирования

На телекоммуникационной фазе проектирования выполняется расчет количества компонентов,

необходимых для создания кабельной системы. Какой-либо расчет электрических и оптических характеристик не производится, так как они гарантируются применением элементной базы с соответствующими параметрами, входящей в перечень компонентов кабельной системы, соблюдением требований стандартов, а также качеством монтажа, выполняемого монтажниками, которые сертифицированы производителем СКС.

Для облегчения проектирования целесообразно применить несколько отличное от стандарта 180/1ЕС 11801 и более мелкое деление СКС и оборудования, непосредственно взаимодействующего с ней, на отдельные подсистемы:



взаимодействующего с ней, на отдельные подсистемы:

1. Подсистема рабочего места;

2. Горизонтальная подсистема;

3. Магистральные подсистемы (подсистемы внутренних или внешних магистралей);

4. Подсистема кабелей оборудования;

5. Административная подсистема.

Несложно убедиться в том, что согласно предлагаемому делению в классической древовидной структуре СКС в отдельные подсистемы выделены как узлы, так и ветви дерева.

Проектирование отдельных подсистем СКС выполняется последовательно. Рекомендуемая очередность их разработки совпадает с указанным в списке порядком. Таким образом, проектирование осуществляется в соответствии с принципом "от частного к общему".

Результаты расчетов по каждой из подсистем представляются в табличной форме. Данные этих таблиц используются в качестве исходной информации для проектирования следующих подсистем. На заключительном этапе проектирования по этим таблицам готовятся спецификации оборудования.

Формы таблиц могут быть любыми, удобными для разработчика. Допускаетя использование как бумажных бланков, так и их электронных вариантов. В последнем случае существенно облегчается и ускоряется процесс подготовки окончательной спецификации оборудования. В параграфах, посвященных проектированию отдельных подсистем, приведены рекомендованные формы таблиц, которые можно модифицировать в соответствии с особенностями конкретного проекта, требованиями Заказчика, внутрифирменными стандартами и т.д..

4.1 Исходные данные для проектирования

4.1.1 Строительные решения

В составе исходных данных для проектирования кабельных систем важную роль играют сведения о строительных решениях, предусмотренных проектом здания в части, касающейся СКС. В тех случаях, когда проектирование кабельной системы ведется через архитектурную фазу, работа на теле коммуникационной фазе несколько облегчается.

Если проектирование СКС выполняется с телекоммуникационной фазы, то в качестве исходных данных для выполнения проектных работ используются:

1.     поэтажные планы здания с указанием линейных размеров;





2.     данные об общей и/или используемой площади помещений ( доступная для размещения персо нала, оборудования и мебели);

3.     значение высоты этажей;

4.     информация о структуре отдельных этажей:

а)     система размещения помещений:.коридорная, открытые или сотовые офисы;

Ь)     наличие архитектурно выделенных зон и их размеры;

с)     расположение лестничных маршей;

и)     наличие и расположение технических помещений;

5.     строительные решения:

а)     материал и толщина стен и перегородок;

Ь)     материал и толщина межэтажных перекрытий;

с)     наличие подвесных потолков и фальшполов в коридорах и комнатах;

<1)     конфигурация и расположение радиаторов системы центрального водяного или паро вого отопления;

6.     расположение распределительных узлов и вертикальных стояков систем водопровода, цен­трального отопления, канализации, пожаротушения, сети питания мощных электрических уст­ройств, источников мощных электромагнитных полей;

7.     кроссовые и аппаратные:

а)     наличие технических помещений и их готовность для размещения оборудования СКС и смежных систем;

Ь)     размеры этих помещений;

8.     наличие и состояние кабельной канализации, эстакад, столбов и других аналогичных сооруже ний для укладки или подвески кабелей внешней прокладки;

9.      сведения о наличии и параметрах кабельного ввода в здание:

а)     типы и емкости вводимых кабелей, а также информация о их владельце;

Ь)     наличие устройств электрической защиты в составе кабельного ввода;

с)     наличие свободных каналов кабельного ввода и их состояние;

10.    каналы для прокладки вертикальных участков кабелей;

а)     типы и состояние элементов прохода межэтажных перекрытий;

Ь)     типы и состояние элементов перехода от вертикальных к горизонтальным участкам ка бельных трасс;

11.    каналы для прокладки горизонтальных участков кабелей:

а)     наличие и состояние кабельных лотков за подвесным потолком;

Ь)     наличие и состояние закладных кабельных каналов в полу;



с)     наличие и степень заполнения декоративных коробов в помещениях;

12.    особенности интерьера;

13.    электроснабжение объекта:

а)     категория надежности по электроснабжению;

Ь)     схема подвода питающих фидеров к объекту;

14.     заземление:

а)     наличие заземляющего контура;

Ь)     наличие защитного зануления;

с)     структура системы заземления здания.

Полученные исходные данные обязательно контролируются на соответствие архитектурным и планировочным требованиям стандарта Т1А/Е1А-569 (см. раздел 3), а также соответствующих СНиП. При наличии существенных расхождений следует оповестить об этом Заказчика, подготовить предло жения и рекомендации по внесению изменений в строительный проект здания и проконтролировать их выполнение.

4.1.2 Требования к кабельной системе

В процессе формирования требований к СКС необходима информация о:

1.     Основных и второстепенных видах сетевого оборудования, которое будет использовать СКС для организации информационного обмена:

а)     локальная вычислительная сеть;

Ь)     телефонная сеть;

с)     системы эфирного и кабельного телевидения;

d)     системы безопасности;

е)     системы управления технологическим оборудованием здания (лифтами, системой вентиляции и кондиционирования, другими)

f)     другое;

2.     требованиях заказчика к телекоммуникационным характеристикам системы:

а)     пропускной способности;

Ь)     емкости подсистемы внутренних и внешних магистралей;

с)     перспективах расширения системы;

и)     другое;

3.     требованиях заказчика к методам прокладки кабелей и совместимости с существующим интерьером;

4.     требованиях заказчика по совместимости с оборудованием, которое предполагается установить в здании;

5.     других требованиях заказчика.

4.1.3 Состав розеток на рабочих местах

В составе блока розеток на рабочих местах могут находиться:

• информационные розетки (ИР), с модулями, подключаемыми к электрическому симметричному кабелю;

• ИР с модулями, подключаемыми к волоконно-оптическому кабелю;



•  силовые розетки, подключенные к системе гарантированного электроснабжения;

•  силовые розетки, подключенные к системе бытового электроснабжения.

Наличие и количество розеток каждого вида определяется в соответствии с требованиями и пожеланиями Заказчика.

Согласно стандарту КОЛЕС 11801 в редакции 1995 года на каждом рабочем месте следует устанавливать ИР с двумя или более розеточными модулями. Минимум один модуль ИР должен подключаться к кабелю категории 3 или выше. Остальные модули обслуживают кабель категории 5 или оптический кабель. С целью обеспечения универсальности кабельной системы рекомендуется применять ИР с модулями категории 5. Основная масса электрических изделий, входящих в состав АйТи-СКС, обеспечивает требования категории 5е (по американскому стандарту) и эквивалентной ей категории 5 по стандарту КОЛЕС 11801 в редакции 2000 года.

В отдельных случаях, обусловленных местными условиями и спецификой рабочих мест, по настоянию Заказчика допустимо отклонение от рекомендаций стандартов как в сторону изменения количества розеточных модулей, так и их категории. Не рекомендуется понижать категорию по пропускной способности элементной базы, применяемой в процессе построения СКС. Наиболее строго данное пра вило следует выполнять в отношении элементов постоянной (стационарной) линии.», в особенности, в отношении кабеля. Это объясняется тем фактом, что понижение категории элементной базы не приносит какого-либо заметного финансового выигрыша в сочетании со значительным ухудшением параметров системы, делая ее морально устаревшей еще до ввода в эксплуатацию. Данный факт следует зафиксировать в Техническом задании, а в техническом проекте указать причину подобного решения.

В случае требования заказчика применения на рабочих местах одиночных розеток рекомендуется группировать их парами. Данное решение обеспечивает получение стандартизованной структуры СКС и существенно облегчает ее дальнейшую модернизацию и развертывание до полномасштабной структурированной кабельной разводки при возникновении такой необходимости.



4.2 Проектирование подсистемы рабочего места

Основной задачей этого этапа проектирования является разработка, согласование и утверждение плана расположения информационных и силовых розеток кабельной системы, а также определение типа и количества оконечных шнуров, адаптеров, переходников и других аналогичных элементов.

4.2.1 Информационные розетки

Наиболее важной операцией, выполняемой в процессе проектирования подсистемы рабочего места, является распределение ИР по рабочим помещениям.

В настоящее время на практике находит использование три основных варианта решения этой задачи, Рис. 30.





Наиболее целесообразным принципом расположения информационных розеток является равномерное распределение рабочих мест по площади помещения. Отечественные строительные нормы СНиП 2.09.04-87, пункт 3.2 рекомендуют выделять на одно рабочее место минимум 4 м2 рабочей площади. Международный стандарт КОЛЕС 11801 в редакции 2000 года дает значительно менее жесткую норму в 10 м2, хотя оговаривает желательность минимизации этого параметра и возможность применения национальной нормативной базы. Дополнительно учитывается возможность прокладки кабеля к предполагаемому месту установки розетки, а также возможность монтажа в нем розеток того или иного вида по настоянию заказчика возможно размещение розеток в соответствии с планами размещения мебели (рабочих мест). В большинстве случаев это позволяет несколько снизить стоимость кабельной системы в основном за счет уменьшения количества розеток. Подобное решение в неявном виде нарушает принцип структурированности, фактически привязывает кабельную систему к планам размещения офисной мебели, за счет этого значительно снижает ее гибкость и должно использоваться только в самых крайних случаях. Заказчик обязательно должен быть предупрежден о существенных негативных последствиях применения такого решения как в смысле эксплуатационной гибкости, так и затрат на текущее обслуживание. Отрицательные последствия могут проявиться уже через два-три года после начала эксплуатации СКС или даже ранее при первом более или менее массовом перемещении сотрудников, а также при установке новой мебели.



Как компромиссный вариант, позволяющий несколько снизить разовые затраты на создание кабельной системы и в то же самое время сделать процесс организации новых рабочих мест в случае перемещения мебели или переезда сотрудников менее болезненным, может быть использован следующий подход. Все архитектурные решения (емкость кабельных коробов, количество и габариты стояков и т.д.) проектируются и реализуются на полную емкость кабельной системы, а количество рабочих мест на первом этапе организуется с привязкой к фактическому размещению сотрудников. При таком подходе прокладка (в случае необходимости) нескольких дополнительных кабельных линий и перенос существующих не превращается в трудоемкую операцию, вполне может быть выполнена сотрудниками службы эксплуатации за короткое время (в том числе и в выходные дни) и не оказывает существенного влияния на деятельность остальных структурных подразделений организации. Заметим только, что все сказанное выше справедливо только в том случае, если процесс докладки и переноса кабельных линий не превращается в перманентную операцию, то есть количество устанавливаемых сразу розеток равно их количеству в соответствии с площадью помещения.

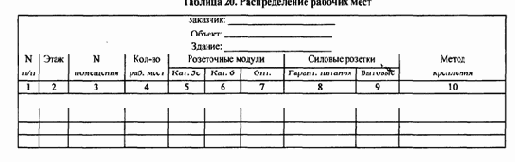

Места установки розеток кабельной подсистемы отмечаются на планах этажей здания. Основная информация об этих элементах заносится в соответствующие графы Таблица 20. Данная форма заполняется также в тех случаях, когда планов здания не существует или на имеющихся не представляется возможным отметить точные места их расположения. В такой ситуации она является основным документом, описывающим подсистему рабочего места и позволяющим спроектировать горизонтальную подсистему.

4.2.2 Оконечные шнуры

Количество оконечных шнуров выбирается равным количеству единиц того сетевого компьютерного оборудования (рабочие станции, сетевые принтеры и другие аналогичные устройства), которое будет подключено к СКС сразу же после сдачи системы в эксплуатацию. Для учета перспективы расширения ЛВС и обеспечения нормальной текущей эксплуатации некоторое число дополнительных шнуров (до 10 процентов, иногда больше) закладывается в .ЗИП.


В случае отсутствия априорной информации о подключаемом к кабельной системе сетевом оборудовании количество оконечных шнуров принимается равным количеству рабочих мест.

Оконечные шнуры для подключения телефонных и факсимильных аппаратов к информационным розеткам обычно входят в комплект поставки этого вида сетевой аппаратуры. Поэтому они не учитываются при подготовке спецификации.

Длины оконечных шнуров для подключения компьютерного оборудования выбираются в зависимости от размеров помещений, которые обслуживает кабельная система. Для небольших помещений с равномерным распределением розеток достаточно соединительных шнуров одной длины в пределах от 2 до 3 метров.

В больших помещениях или же в помещениях, в которых розетки установлены в соответствии с планами размещения мебели, может потребоваться увеличение длины до 8 м. Применение более длинных шнуров противоречит требованиям действующих стандартов (КОЛЕС 11801 и др.). В любом случае, до 10 процентов общего количества оконечных шнуров должны иметь длину более 3 метров.

Использование самодельных шнуров не рекомендуется, из-за их потенциально худших электрических параметров и эксплуатационной надежности. Кроме того, компания АйТи, как и большинство изготовителей СКС, не сертифицирует подобные решения.

4.2.3 Адаптеры

Адаптеры формально не являются составной частью СКС и используются для подключения сетевого оборудования. В составе АйТи-СКС по состоянию на конец 2000 года применяются У-адаптеры и гармоники.

В тех случаях когда заранее известно и оговорено в ТЗ, что часть розеточных модулей кабельной системы будет использована для подключения специального активного оборудования, необходимо предусмотреть в спецификации рабочего места соответствующие переходники, балуны и адаптеры, осуще­ствляющие согласование и/или преобразование параметров кабельного и приборного интерфейсов.

4.3 Проектирование горизонтальной подсистемы

Процесс проектирования горизонтальной подсистемы является наиболее сложной и ответственной часть проектного этапа разработки СКС на телекоммуникационной стадии.


Решения, приняты в процессе выполнения этих работ, являются определяющими для технико-экономической эффективности создаваемой системы. Данный факт объясняется тем, что именно в горизонтальной подсистеме сосредоточена основная масса оборудования СКС как по номенклатуре и количеству, так и по стоимости.

В процессе проектирования горизонтальной подсистемы осуществляется:

•  привязка отдельных рабочих мест к кроссовым;

• выбор типа информационных розеток;

•  выбор типа и категории кабеля с расчетом его количества;

•  проектирование точек перехода (при необходимости их применения).

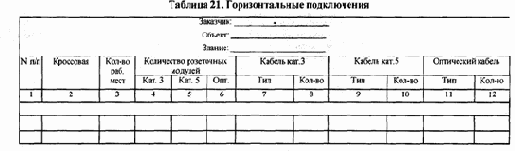

Результаты расчетов сводятся в обобщающую Таблица 21.

Сразу же отметим, что излагаемый далее материал относится к случаю обычного офиса, так как именно в такой конфигурации создается подавляющее большинство кабельных систем в нашей стране. При необходимости проектирования кабельной разводки открытого офиса все приводимые положения легко адаптируются к его особенностям с учетом технических параметров применяемой для этого элементной базы.

Диаграмма процесса проектирования приведена на Рис. 31.

В соответствии с принятым делением на данном этапе выполняется выбор типа и расчет количества всех элементов тракта передачи сигнала, но без оборудования, устанавливаемого в кроссовых и аппаратных. Это оборудование относится к административной подсистеме.

4                     Применение более коротких шнуров также возможно, однако не рекомендуется, так как суще­ственно ограничивает свободу перемещения компьютера на рабочем столе в соответствии с конкретной необходимостью и вкусами пользователя.

4.3.1 Привязка отдельных рабочих мест к кроссовым

Процесс проектирования горизонтальной подсистемы начинается с привязки отдельных рабочих

мест к кроссовым. Количество крйссовых и места их расположе ния задаются решениями, принятыми на архитектурной фазе

проектирования. В небольших и средних СКС, когда предусматривается одна кроссовая на этаж, процесс привязки превращает­ся в формальность и заключается в переносе суммарных данных по количеству розеток из соответствующих граф Таблица 20 в Таблица 21.


В тех случаях, когда на этаже имеется несколько кроссовых, необходимо соблюдать следующие условия:

•  максимальная длина горизонтального кабеля ни в коем случае не должна превышать 90 м;

•  при прочих равных условиях рекомендуется

минимизировать количество кабельных пробросов (кабельных трасс) длиной свыше 70 м;

•  каждая кроссовая должна по возможности обслуживать примерно одинаковое количество рабочих мест;

•  при прочих равных условиях распределение отдельных рабочих мест по кроссовым должно производиться по критерию минимизации средней длины кабельного проброса.

Соблюдение данных правил полезно также в тех ситуациях, когда в силу каких-либо архитектурных или организационных особенностей нарушается условие наличия на каждом этаже хотя бы одной кроссовой.

4.3.2 Выбор типа информационных розеток

Выбор вида и категории информационных розеток (ИР) однозначно задается решениями, принятыми в процессе разработки и последующей защиты эскизного проекта и определяющими тип среды передачи сигнала. Основные данные по розеткам систематизируются в процессе проектирования подсистемы рабочего места. В процессе проектирование-горизонтальной подсистемы производится конкретизация:

•  количества розеточных модулей на рабочих местах и

•  принципов их крепления.

На выбор типа информационных розеток существенное влияние оказывает их конструктивное исполнение и возможность реализации того или иного способа крепления в точке установки.

На рабочем месте могут быть использованы информационные розетки с одной или двумя (реже тремя) розеточными модулями. Основная масса ИР реализуется с двумя розеточными модулями, формально предназначенными для обслуживания телефона и компьютера. Корпуса емкостью от четырех до двенадцати розеточных модулей наболее эффективны при обслуживании явно выраженной группы рабочих мест. Подобное решение достаточно часто применяется при размещении пользователей в залах большой площади или же при создании кабельной системы в помещениях, попадающих под действие определения открытого офиса.



Метод крепления информационных розеток выбирается с учетом способа прокладки кабелей горизонтальной подсистемы, а также габаритов декоративного короба и отражается в столбце 10 Таблица 20.

4.3.3 Расчет горизонтального кабеля

4.3.3.1   Выбор типа и категории

Выбор типа и категории кабеля горизонтальной подсистемы зависит от решений, принятых в процессе разработки эскизного проекта и определяющих тип среды передачи сигнала, а также условий прокладки кабельной проводки.

Согласно стандарту КОЛЕС 11801 для организации горизонтальной подсистемы СКС могут быть использованы симметричный электрический и оптический кабели.

Категория симметричных кабелей из витых пар определяется в зависимости от максимальной частоты передаваемого сигнала. На ранних этапах развития техники СКС в нашей стране достаточно часто практиковалось формальное следование минимальным требованиям стандарта КОЛЕС 11801 (по состоянию на 1995 год) и доведение до рабочего места одного кабеля категории 5 и одного кабеля категории 3. Первый из них предназначался для подключения к компьютеру, второй — телефонного аппара­та. Применение такого варианта построения горизонтальной подсистемы позволяет несколько снизить общую стоимость СКС за счет меньшей цены кабеля и розетки категории 3. Тем не менее такая схема не рекомендуется, так как нарушает принцип универсальности и ограничивает функциональную гибкость. Кроме того, данное положение практически со 100-процентной вероятностью будет исключено из новых редакций стандартов, принятие которых ожидается в 2001 году. На практике ведущие системные интеграторы в подавляющем большинстве случаев с учетом сложившихся на сегодняшний день рыночных реалий и тенденций прокладывают до каждого рабочего места два кабеля категории 5е или 6 и устанавливают соответствующие розеточные модули в розетках.

В случаях двухпортовых рабочих мест некоторая экономия затрат на формирование горизонтальной подсистемы достигается применением сдвоенных кабелей, которые позволяют довести за один цикл протяжки до рабочего места сразу два четырехпарных элемента.


Массовое внедрение этого решения сдерживается как некоторым неудобством протяжки такого кабеля за счет его несимметричной формы, так и отсутствием сдвоенных конструкций в производственной программе многих фирм-производителей кабельной продукции. В случае необходимости применения именно такого решения для построения АйТи-СКС сдвоенные кабели могут быть поставлены по специальному заказу.

Многопарные кабели прокладываются непосредственно до рабочих мест только при использовании упомянутых выше шести- и двенадцатипостовых розеточных модулей. Во всех остальных случаях необходимо проектировать точки перехода. Использование таких кабелей на розетках меньшей емкости недопустимо, так как стандарты требуют обязательного подключения всех пар к розеточным модулям (проводники не должны "висеть" в воздухе). Распределение витых пар многопарного кабеля по нескольким модулям без точки перехода невозможно, так как по правилам витая пара без оболочки не может находиться вне корпуса информационной розетки. Данный запрет становится недействительным в случае применения многоэлементных кабелей, однако они могут быть изготовлены компаний АйТи только по специальному заказу после обсуждения спецификации.

Стандарты запрещают как запараллеливание пар электрических кабелей, так и применение муфт для их сращивания. При необходимости использования кабельной разводки СКС для обеспечения работы сетевого оборудования, подключаемого по схеме многоточки и требующего для своего функционирования нагрузочных резисторов, следует применять соответствующие адаптеры, поставляемые по специальному заказу после обсуждения спецификации компанией АйТи.

4.3.3.2   Определение длины

При расчете длины горизонтального кабеля учитываются следующие очевидные положения. Каждый модуль информационной розетки связывается с коммутационным оборудованием в кроссовой этажа одним кабелем. В соответствии со стандартом КОЛЕС 11801 длина кабелей горизонтальной подсистемы не должна превышать 90 метров. Кабели прокладываются по кабельным каналам без образования бухт и петель.


Принимаются во внимание также спуски, подъемы и повороты этих каналов.

Существует два метода вычисления количества кабеля для горизонтальной подсистемы:

•  метод суммирования.

•  эмпирический метод.

Метод суммирования заключается в подсчете длины трассы каждого горизонтального кабеля с последующим сложением этих длин. К полученному результату добавляется технологический запас величиной до 10 процентов, а также запас для выполнения разделки в розетках и на кроссовых панелях. Достоинством рассматриваемого метода является высокая точность. Однако, при отсутствии средств автоматизации и проектировании СКС с большим количеством портов такой подход оказывается чрезмерно трудоемким, что практически исключает, в частности, просчет нескольких вариантов организации кабельной системы. Он может быть рекомендован для использования только в случае наличия у разработчика специализированных программ автоматического проектирования (например, пакета САВОУ), когда выполнение рутинных операций учета всех спусков, поворотов и т.д., а также подсчета общей длины каждого проброса перекладывается на средства вычислительной техники

.

Эмпирический метод реализует на практике положение известной центральной предельной теоремы теории вероятностей и, как показывает опыт разработки, дает хорошие результаты для кабельных систем с числом рабочих мест свыше 30. Его сущность заключается в использовании для подсчета общей длины горизонтального кабеля, затрачиваемого на реализацию конкретной кабельной системы, статистических закономерностей, обязательно проявляющихся при реализации любой структурированной кабельной разводки.

Единственным существенным ограничением метода является предположение того, что рабочие места распределены по площади обслуживаемой территории равномерно, что, как показывает опыт реализации проектов, с очень высокой долей достоверности выполняется на практике. В случаях нару­шения этого условия рабочие места объединяются в группы, в которых с большей или меньшей точно­стью выполняется принцип равномерного распределения.


Для каждой такой группы расчет выполняет­ся отдельно. Этот прием позволяет свести задачу проектирования к предыдущему случаю. Несложно убедиться в том, что при дальнейшем дроблении групп вплоть до одиночного кабеля эмпирический метод переходит в метод суммирования.

На основании сделанных предположений средняя длина Lav кабельных трасс принимается рав­ной:



где Lmin,п и Lmax - длина кабельной трассы от коммутационного элемента, самого дальнего от точки вво­да в кроссовую, до розеточного модуля информационной розетки соответственно самого близкого и самого далекого рабочего места, рассчитанная с учетом особенностей прокладки кабеля, всех спусков, подъемов, поворотов, межэтажных сквозных проемов (при их наличии) и т.д. Высота шкафа, необхо­димая для выполнения этих расчетов, определяется в соответствии с положениями параграфа ....;

Кв - коэффициент технологического запаса - 1.1 (10%);

Х - запас для выполнения разделки кабеля.

Отметим, что с достаточной для практики точностью величина Lmin, при условии установки СКС в типовом офисном здании может приниматься равной 10м.

Далее рассчитывается общее количество кабельных пробросов, на которые хватает одной ка­тушки кабеля:



где Nto - длина кабельной катушки (стандартные значения 305 м, 500 м и 1000 м), причем результат округляется вниз до ближайшего целого.

На последнем шаге получаем общее количество кабеля Lc, необходимое для создания кабельной системы:



где N(0 - количество розеточных модулей информационных розеток СКС.

Приведенный алгоритм может быть использован в электронной таблице Ехсе1. Используемая формула для наиболее распространенных на практике 305-метровых (1000-футовых) упаковок кабеля имеет вид

=ОКРУГЛВВЕРХ(МЮ/(ОКРУГЛВНИЗ(Lсb/(Lаv*1,1+Х);0));0)*305,

где N to , L(cb),L(av), Х - числовые значения, или ссылки на ячейки, в которых содержатся цифровые значе­ния соответствующих параметров.

Отметим, что используемое в Формула 2 округление в разных направлениях применяется для уменьшения ошибки расчета.



В случае реализации разводки на кабелях различных категорий расчет осуществляется по каждой категории отдельно. Естественно, что при использовании во всем здании однотипных информационных розеток с розеточными модулями разных категорий количество кабеля разных категорий оказывается равным и расчет выполняется один раз.

4.3.4 Проектирование точек перехода

Под точкой перехода понимается то место горизонтального подсистемы, в которой происходит изменение типа используемого кабеля без изменения передаточных характеристик. Согласно стандарту 180ЛЕС 11801 в точке перехода плоский кабель соединяется с обычным круглым кабелем или выпол­няется ветвление многопарного кабеля на несколько 4-парных (вариант, существенно более часто встречающийся на практике в нашей стране). Правила реализации точки перехода в АйТи-СКС опреде­лены в документе IТSСS.ТЕСН.01.V1.

Как крайний случай оборудование, применяемое для организации точки перехода, может быть использована для сращивания двух одинаковых кабелей, например, при необходимости наращивания длины или в процессе эксплуатации СКС для восстановления связи в случае аварии. Данное решение не сертифицируется компанией АйТи как производителем СКС и при первой же возможности такой про-брос следует заменить непрерывным кабелем.



В точке перехода устанавливается коммутационное оборудование, но она не предназначено для выполнения операций администрирования кабельной системы и подключения различных активных сетевых устройств, то есть в точке перехода принципиально отсутствуют коммутационные шнуры и элементы, их замещающие. Опыт реализации проектов показывает, что в качестве кроссового оборудования наиболее удобно использовать панели типа 110 в различных вариантах конструктивного исполнения. Наиболее предпочтительно применение панелей с запараллеленными контактами розеток. В случае использования обычных панелей кабели, приходящие со стороны КЭ, разводятся на неразъемных сторонах контактов, а для разводки кабелей, соединяющих точку перехода с информационной розеткой на рабочем месте, используются разъемные стороны контактов с обязательной дополнительной механической фиксацией таких кабелей, для чего необходимо предусматривать соответствующие технические средства.


Суммарная емкость входящих и исходящих кабелей точки перехода должны быть равны друг другу или же отличаться не более чем на одну пару. Данное правило препятствует использованию коммутационной панели не по назначения, например, для подключения оконечного оборудования и должно выполняться неукоснительно.

Таким образом, емкость коммутационного оборудования для точки перехода рассчитывается

только по количеству пар в кабеле, который соединяет ее с КЭ.

Общие сведения о горизонтальной подсистеме заносятся в Таблица 21.

4.4 Магистральные подсистемы СКС

На этапе проектирования магистралей кабельной системы решаются следующие основные задачи:

•  производится выбор типа и категории кабелей;

•  выполняется расчет емкости и количества магистрального кабеля.

4.4.1 Выбор типа и категории магистральных кабелей

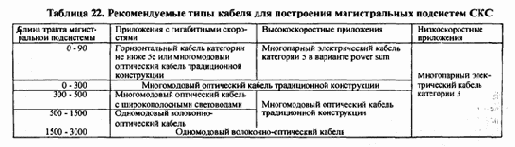

Выбор типа и категории кабеля для магистралей кабельной системы определяется решениями, принятыми при разработке эскизного проекта и определяющими тип среды передачи сигнала. Общие рекомендации по выбору той или иной элементной базы для решения этой задачи приведены в Таблица 22, а обоснование выбора осуществляется в последующих параграфах.

Согласно стандарту КОЛЕС 11801 магистральные подсистемы могут строиться на симметричных электрических и/или волоконно-оптических кабелях.

4.4.1.1   Оптический кабель

Тип оптического кабеля (одномодовый или многомодовый) зависит от типа применяемого сетевого оборудования и длины магистрали.

Сетевое оборудование ЛВС со скоростью передачи не свыше 100 Мбит/с допускает использование многомодового оптического кабеля на линиях максимальной длиной до 2000 м, причем на практике это значение может быть значительно превышено 5. Однако, при сложившихся на сегодняшний день уровне цен на работы и отдельные компоненты, необходимые для реализации волоконно-оптических линий связи (кабель с аксессуарами плюс активное сетевое оборудование), экономически целесообразным и технически более перспективным является применение многомодовой техники при трассах длиной не свыше 1500 м, Рис. 32.


Это определяется, в первую очередь, меньшей стоимостью многомодо-вых оптических интерфейсов аппаратуры ЛВС.

Иная картина наблюдается в случае применения ЛВС Gigabit Ethernet. Согласно стандарту 802.32 максимальная длина многомодового оптического кабеля для передачи сигналов этой аппаратуры не может превышать 550 м. С учетом этого обстоятельства и изложенных выше соображений следует вывод о том, что оптическая подсистема внутренних магистралей должна строиться преимущественно на многомодовом оптическом кабеле, тогда как основой подсистемы внешних магистралей, длина которых превышает 500 м, преимущественно должен являться одномодовый кабель. Отметим также, что на линиях подсистемы внутренних магистралей длиной дол 250 - 300 м целесообразно использовать много-модовые кабели с волокнами традиционной конструкции. В случае превышения этого значения более выгодным и перспективным является применение кабелей с широкополосными световодами следующего поколения.

' с ЛВС производится передача сигналов других приложений (например, УАТС), возможно применение комбинированных конструкций, содержащих одновременно одномодовые и многомодо-вые волокна. Конструкция и спецификация комбинированного кабеля обсуждается со специалистом компании АйТи при конкретном заказе.

В тех ситуациях, когда по оптическому кабелю наряду с ЛВС производится передача сигналов других приложений (например, УАТС),

Дополнительным  доводом  в пользу    применения    волоконно-оптических линий для построения подсистемы внутренних магистралей даже на трассах протяженностью в несколько десятков метров является то, что они очень эффективно обеспечивают гальваническую развязку дорогостоящего оборудования в соединяемых технических помещениях.

4.4.1.2  Симметричный электрический кабель

Категория симметричного кабеля определяется в зависимости от максимальной частоты передаваемого сигнала.

При выборе типа многопарного симметричного кабеля кроме проверки соответствия его характеристик классу приложения необходимо дополнительно проконтролировать совместимость сигналов этих приложений.


В случае обнаружения несовместимости приложений применяются следующие приемы. Если для построения магистральных подсистем используются 25-парные кабели, то сигналы упомянутых приложений передаются по разным кабелям. Если же магистральная подсистема строится на кабеле большой емкости, то можно воспользоваться тем фактом, что его сердечник собирается из отдельных 25-парных связок, каждая из которых имеет электрические характеристики 25-парного кабеля той же категории. В этом случае сигналы несовместимых приложений передаются по разным связкам одного кабеля.





Допускается использование в здании двух внутренних магистралей различной категории, например, категории 3 и 5. Обычно это связано с тем, что телефонные системы не требуют кабелей с высокой пропускной способностью для работы на достаточно большие расстояния. Магистрали разных категорий могут начинаться как в одной, так и в разных кроссовых здания.

Описанное решение позволяет создать достаточно дешевую систему, отвечающую требованиям сегодняшнего дня. Однако, при окончательном выборе одного из возможных вариантов необходимо обязательно учитывать два обстоятельства:

•  перспективы использования магистральных кабелей для поддержки функционирования более требовательного к пропускной способности оборудования;

•  выделение для передачи сигналов различного сетевого оборудования отдельных кабелей одного вида различных категорий в определенной степени снижает гибкость кабельной системы.

Общее правило, хорошо работающее в области построения магистральных подсистем СКС, гласит: информационные сигналы высокоскоростных приложений передаются в основном по оптическому кабелю, а низкоскоростных — по симметричному электрическому. В силу этого трассы магистральных подсистем достаточно часто образуются проложенными рядом друг с другом оптическим и многопарным электрическим кабелями.

4.4.2 Расчет емкости и количества магистральных кабелей

Расчет начинается с составления перечня кабелей внутренней магистрали, который выполняется на основе эскизного проекта.


В проектной документации желательно отразить предполагаемое назначение каждого кабеля.

Емкость магистральных кабелей рассчитывается с учетом принятой конфигурацией рабочего места и выбранного типа среды передачи на внутренней и внешней магистралях. На процесс расчета сильное влияние оказывают тип сетевого оборудования различного назначения и схема построения комплекса информационно-вычислительных систем Заказчика.

В качестве ориентировочных значений для расчета количества пар и волокон используются следующие значения.

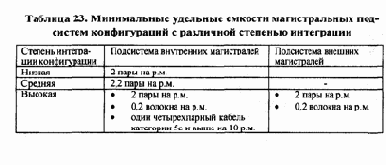

Конфигурации с низкой степенью интеграции, которые имеют один модуль в информационной розетке и, соответственно, один горизонтальный кабель на рабочее место. К этому же варианту сводятся конфигурации, построенные в соответствии с правилом парной группировки модулей ИР (см. параграф 4.1.3). В таких СКС емкость магистральной подсистемы выбирается исхой».из правила применения минимум двух пар на одно рабочее место. Выбор указанной емкости обеспечивается нормальное функционирование кабельной системы в наиболее тяжелом с точки зрения требуемого количества пар случая использования всех розеточных модулей ИР для подключения цифровых телефонных аппаратов.

Применение оптического кабеля для построения магистральной подсистемы в конфигурациях с низкой степенью интеграции не предусматривается.

Конфигурация со средней степенью интеграции, которые содержат два розеточных модуля на информационную розетку рабочего места с соответствующим количеством горизонтальных кабелей (типовое решение по состоянию на середину 2000 года). Данная разновидность структурированной кабельной разводки не предусматривает применения волоконно-оптической элементной базы для построения магистральных подсистем и, в силу этого, не имеет подсистемы внешних магистралей. В таких конфигурациях минимальная емкость кабеля внутренней магистрали составляет 2,2 пары на рабочее место. В основу выбора именно такого значения емкости положено следующее соображение: две пары используются для передачи сигнала цифрового телефона, а две пары на 10 рабочих мест, то есть 0,2 пары на одно рабочее место служат для создания канала связи сетевого оборудования класса не выше Fast Ethernet!.



Конфигурация с высокой степенью интеграции включают в себя два или более розеточных модуля на информационную розетку с соответствующим количеством горизонтальных кабелей на рабочее место. При этом в таких конфигурациях предполагается использование волоконно-оптического кабеля для организации внутренней и внешней магистралей. Конфигурации рассматриваемой разновидности строятся на основе применения принципа передачи сигналов низкоскоростных приложений по симметричному многопарному кабелю и работы высокоскоростной аппаратуры ЛВС по оптическому кабелю.

Конфигурации с высокой степенью интеграции предполагают применение минимум 2 пар и 0,2 волокон на рабочее место в кабелях внутренней магистрали и минимум 2 пары на рабочее место и 2 волокон на каждую кроссовую, подключаемую к аппаратной, в кабелях внешней магистрали.

В основу выбора именно такого значения емкости положено следующие соображения. В подсистеме внутренних магистралей две пары используются для передачи сигнала цифрового телефона, а дваволокна на 10 рабочих мест, то есть 0,2 волокна на одно рабочее место служат для создания канала свя зи высокоскоростного сетевого оборудования. В подсистеме внешней магистрали передаются сигналы цифровых телефонных аппаратов и оборудования коллективного пользования, устанавливаемого в кроссовой.

Для резервирования оптических трактов электрическими следует использовать четырехпарные кабели категории не ниже 5е, так как только на их основе можно построить тракты передачи аппаратуры Gigabit Ethernet1802.3аЬ.

Приведенные выше значения (см. также Таблица 23) получены в предположении того, что маги­стральные подсистемы обеспечивают подключение к центральному сетевому оборудованию коллек­тивного пользования цифровых телефонных аппаратов на рабочих местах, а также концентраторов ЛВС (в среднем один на 10 рабочих мест) по оптическому каналу связи со скоростями до 1 Гбит/с.

Указанные значения емкости кабелей подсистемы внутренних магистралей являются нижней допустимой границей.


По согласованию с Заказчиком суммарная емкость может быть увеличена. Необходимость увеличения емкости магистральных кабелей следует из анализа статистики применения сетевого оборудования, которая показывает большую



популярность применения 8-портовых концентраторов при построении ЛВС. Введение в магистральные кабели дополнительных витых пар и световодов обеспечивает значительное улучшение гибкости ка­бельной системы, позволяет ввести резервирование и создает предпосылки для расширения функцио­нальных возможностей кабельной разводки.

Требуемое количество магистральных кабелей определяется следующим образом. Для каждой из кроссовых этажей установленное минимальное количество пар/волокон на рабочее место умножает­ся на количество рабочих мест (графа 3 Таблица 21), обслуживаемое этой кроссовой. Найденные емко­сти кабелей округляется до ближайшего сверху количества пар/волокон, которое может быть получено при использовании одного или нескольких кабелей стандартной емкости (25, 50, 100; 200 и т.д. пар или 4, б, 8, 12, 24, 48 и т.д. волокон). Полученное значение в парах/волокнах и число кабелей заносятся в соответствующие графы Таблица 24.

При создании распределенных магистралей расчет емкости кабелей выполняется по тем же принципам.

Если основой внутренней магистрали являются оптические кабели, то рекомендуется по воз­можности предусмотреть дублирование каждой магистральной трассы одним или несколькими 4-парными кабелями категории не ниже 5е. Это обеспечит готовность к возможной установке сверхвысо­коскоростного сетевого оборудования классов Gigabit Ethernet! и АТМ, использующего в качестве среды передачи симметричные кабели, а также резервирование на случай выхода из строя волоконно-оптических кабельных линий или сетевого оборудования с оптическими интерфейсами.

Длина кабелей определяется с учетом всех спусков, поворотов и других топологических осо­бенностей трассы, а также технологических запасов на разделку.

Результаты расчетов магистральных соединений заносятся в Таблица 24.





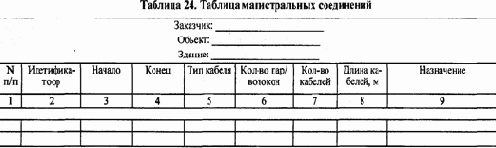

4.4. 3 Особенности проектирования подсистемы внешних магистралей

Правила проектирования подсистемы внешних магистралей совпадают, в основном, с правила­ми проектирования подсистемы внутренних магистралей. Поэтому здесь отметим только те особенно­сти, которые не указывались ранее и с которыми тем или. иным образом приходится встречаться проек­тировщику.

1. В процессе проектирования внешней магистрали достаточно часто используются кабельные трассы в канализации ГТС и коллекторах различных городских служб. В этом случае возникает проблема получения соответствующих согласований и технических условий на прокладку, применения толь­ко тех кабелей, которые входят в перечень разрешенных 6, а также заключения договоров на арен­ду. Это должно быть обязательно учтено при составлении перечня выполняемых проектных работ.

2. Из-за относительно малой суммарной емкости кабелей подсистемы внешних магистралей расчет емкости прокладываемых там кабелей выполняется каждый раз индивидуально и каких-либо уни­версальных рекомендаций по этому поводу дать просто невозможно.

3. Диэлектрические кабели внешней прокладки следует использовать в тех случаях, когда кабельная трасса находится в зоне действия сильных электромагнитных полей или проходит в местах с боль­шой разницей потенциалов (производственные предприятия с использованием процессов электро­лиза и механизмов с большой мощностью приводных электродвигателей, электростанции и т.д.). Во всех прочих случаях обычно более предпочтительным является применение кабелей с металли­ческими упрочняющими элементами и броневыми покровами.

4. В тех случаях, если кабели подсистемы внешних магистралей соединяют между собой несколько зданий и частично прокладываются при этом по одной трассе, имеет смысл рассмотреть возмож­ность применения на трассе разветвительной муфты. Экономические и организационные аспекты возможности подобного решения рассмотрены ниже в параграфе 4.4.6.

5. Большая стоимость и продолжительность работ по строительству внешних магистралей заставляет вводить повышенные запасы по емкости.


Так, например, по емкости волоконно- оптических кабелей следует использовать по меньшей мере двойной запас световодов.

6. Из-за сложностей быстрого восстановления физической целостности кабеля в аварийных ситуациях при построении внешних магистралей рекомендуется широко использовать резервирование (см. параграф 4.4.5).

4.4.4 Обеспечение надежности линейных сооружений магистральных подсистем

Кабельные трасы магистральных подсистем СКС используются в подавляющем большинстве

случаев активным сетевым оборудованием коллективного пользования. На основании этого необходимо уделять повышенное внимание обеспечению их эксплуатационной надежности. Мероприятия, направленные на решение этой задачи, обычно носят комплексный характер и делятся на технические и организационные. Основными из этих мероприятий являются:

•  применение кабельной продукции и коммутационного оборудования только ведущих изготовителей, имеющих соответствующие сертификаты и гарантийные обязательства производителя;

•   выбор элементной базы и технических решений, в наиболее полной степени отвечающих данным конкретным условиям строительства и эксплуатации;

•   резервирование наиболее критичных компонентов кабельной системы с использованием пространственно разнесенных трасс прокладки оптических кабелей;

•   использование средств ограничения доступа посторонних лиц к кабельной системе и оконечному активному оборудованию;

•   применение для прокладки линейных кабелей кабельной канализации, трубной разводки, декоративных коробов и других элементов, обеспечивающих дополнительную защиту от механических повреждений;

•   установка коммутационно-разделочных устройств в 19-дюймовых шкафах с закрывающимися на замок дверьми.

4.4.5 Резервирование магистральных кабелей

Резервирование магистральных кабелей применяется с целью увеличения живучести сети. Этот принцип реализуется по двум различным подходам: увеличение емкости кабелей и использование прокладки кабелей по пространственно разнесенным трассам. Использование резервирования наиболее целесообразно в случае волоконно-оптических кабелей, которые



6 Далеко не все кабели СКС имеют сертификат Госкомсвязи России, "открывающий" им путь в кабельную канализацию ГТС •  не накладывают жестких ограничений на количество промежуточных разъемных и неразъемных соединителей в тракте передачи сигналов и,

•  имеют примерно одинаковые массогабаритные показатели в независимости от числа световодов в широком диапазоне изменения емкости кабелей 7. В простейшем случае, который применим как к оптическим, так и к электрическим решениям, резервирование достигается двух-, трех- и более кратным увеличением емкости кабеля. Более эффективным является применение нескольких пространственно разнесенных трасс прокладки (например, двух различных стояков здания), гарантирующих сохранение связи в случае физического повреждения одной из кабельных трасс. На Рис. 33 изображен часто встречающихся на практике случай подключения трех кроссовых К1 - К3 к аппаратной А при отсутствии прямой связи с одной из них. Для организации резервных связей применя­ются транзитные соединения волокон. Такое соединение может быть выполнено как обыч­ными коммутационными шнурами, так и прямым сращиванием отдельных световодов, выполняемых сваркой или механическими сплайсами внутри корпуса муфты без оконцевания волокон и вывода розеток на лицевую или боковую панель. Последний вариант яв­ляется более предпочтительным как по стои­мости, так и по вносимым потерям. С учетом 90-метрового ограничения длины и выполне­ния правила отсутствия промежуточных со­единителей любого вида изображенный на



Рис. 33 принцип без каких-либо проблем распространяется также на электрические решения.

Дополнительно отметим, что резервирование кабельных трасс настоятельно рекомендуется в

тех достаточно часто встречающихся на практике случаях соз­дания СКС у крупного корпоративного Заказчика, когда про-кладка кабеля выполняется в кабельную канализацию ГТС. Разовые затраты на строительство резервной линии и повышенная (хотя и остающаяся достаточно умеренной) арендная плата быстро окупается при первой же серьезной аварии на трассе основного кабеля.


Это объясняется как достаточно большой продолжительностью процедуры самого восстановления канализации, так и сложностью огранизации ремонтных работ из-за необходимости получения многочисленных разрешений, допусков и согласований.



4.4.6 Оценка целесообразности применения разветвительной муфты на трассах волоконно-оптических внешних магистралей

Оптические кабели подсистемы внешних магистралей крупных СКС, кабельная проводка которых смонтирована в нескольких отдельных зданиях, достаточно часто прокладываются по одним и тем же кабельных трассам. В такой ситуации имеет смысл рассмотреть вопрос прокладки по общему участку трассы кабеля увеличенной емкости и установки разветвительной муфты. В пользу данного решения говорят следующие факторы

7. Например, согласно ТУ К04.037-98 наиболее популярные на практике кабели внешней прокладки с однослойной броней из стальной гофрированной ленты и круглой оцинкованной стальной проволоки имеют неизменные массогабаритные показатели при количество волокон до 72

•  более экономичное использование емкости кабельных трасс, в частности, кабельной канализации, так как оптические кабели обладают примерно постоянными массогабаритными показателями в широком диапазоне изменения количества световодов;

•  снижение затрат на проектные и строительные работы;

•  некоторые уменьшение эксплуатационных расходов за счет снижения арендной платы в случае использования кабельных трасс внешних организаций.

Технической основой использования муфты является то, что современные изделия этой разновидности обеспечивают прочностные и прочие эксплуатационные параметры, практически не уступающие аналогичным характеристикам кабельных компонентов.

Критерием экономической выгодности использования разветвительной муфты при коэффициенте ветвления 1 : 2 является выполнение следующего неравенства



где С1, С2 и С - стоимость N1, N2 и N1+ N2-волоконного оптического кабеля, М - стоимость муфты с учетом работ по монтажу.





Зависимость стоимости волоконно-оптического кабеля при числе волокон до N <, 24 может 1ыть с достаточно высокой точностью аппроксимирована показательной функцией вида





где Со - стоимость 4-волоконного кабеля.

Значение параметра у для наиболее популярных в практике реализации подсистемы внешних магистралей продукции с броней из гофрированной стальной ленты и круглой стальной проволоки для одномодового (SМ) и многомодового (ММ) кабелей приведены в Таблица 25.

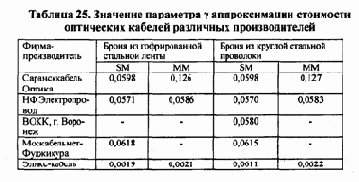

Стоимость проектирования и работ по прокладке мало зависит от количества волокон в кабеле и линейно расчет по мере увеличения длины трассы:



где L - длина трассы,

К - коэффициент пропорциональности.

Стоимость муфты М для упрощения расчетов принимается постоянной. С учетом сделанных предположений Формула 3 принимает следующий вид





Из данных Таблица 25 следует, что при N < 24 имеем в подавляющем большинстве случаев yN « 1 и поэтому можно пользоваться известным разложением в ряд ехра = 1 + а + а2^ + ... После выполнения преобразования получаем окончательно





Анализ Формула 4 показывает, что при типовых на сегодняшний день стоимостных параметрах оборудования волоконно-оптических линий связи и выполняемых работ (стоимость муфты М = 400 долларов, стоимость работ по прокладке с проектированием К = 2500 долл/км) для наиболее популяр­ных на практике 8-волоконых кабелей (N1 = N3 = N/2 = 8) применение разветвительной муфты стано­вится экономически выгодным уже с расстояний чуть более 100 м как для одномодового, так и для многомолового кабелей. На практике это значение обычно несколько увеличивается по следующим причи­нам:

•  учитывается определенная сложность заказа коротких отрезков многоволоконного кабеля;

• -работы по монтажу муфты отличаются достаточно большой продолжительностью;

•  технологическое оборудование для выполнения работ по монтажу муфт (в первую очередь сварочный аппарат и оптический рефлектометр) имеются далеко не у всех системных ин­теграторов, а привлечение субподрядчиков сопряжено с определенными проблемами фи­нансового и организационного плана.

4.5 Подсистема кабелей оборудования

Под кабелями оборудования в данном случае понимаются оконечные и монтажные шнуры и кабели, с помощью которых к СКС подключается активное сетевое оборудование коллективного поль­зования, установленное в помещениях кроссовых и аппаратных.


На этом этапе не выполняется расчет коммутационных шнуров, с помощью которых производится коммутация отдельных каналов на крос-совом поле. В процессе проектирования данной подсистемы осуществляется выбор:

1. метода подключения сетевого оборудования к кабельной системе;

2. типа и категории кабелей оборудования, а также производится расчет количества этих элементов.

4.5.1 Выбор метода подключения сетевого оборудования к кабельной системе

4.5.1.1   Кроссовая этажа

Основным назначением рассматриваемой подсистемы является подключение активного сетево­го оборудования коллективного пользования (коммутаторов и повторителей ЛВС и т.д.) к кабельной



системе. Такое подключение может выполняться в любой кроссовой кабельной системы. КЭ обслуживают активное сетевое оборудование, которое работает только на ограниченную группу пользователей (обычные и коммутирующие концентраторы рабочих групп, выносные блоки телефонных станций и т.д.).

Подсистема кабелей оборудования, как и подсистема кабелей рабочего места, не входит в область действия стандарта КОЛЕС 11801, так как на конструкцию компонентов этих подсистем сильное влияние оказывают конкретные приложения. Поэтому проектирование на данном этапе проводится с учетом рекомендаций фирм-производителей активного оборудования и стандартов на используемые приложения.

Тем не менее, стандарты СКС содержат ряд ограничений относительно длины и пропускной способности этих элементов. Так, общая длина оконечных и коммутационных шнуров (кроссировочного провода) горизонтальной подсистемы зависит от выбранной схемы подключения (см. далее) и не должна превышать 9 м в случае схемы коммутационного соединения (crossconnect) и 10 м при использовании схемы комутационног подключенияс inteгonnect.

Активное сетевое оборудование можно подключить к кабельной системе следующими тремя основными способами:

1. Коммутационным соединением (interconnect).

2. Коммутационным подключением (crossconnect).

3. С помощью связи между кроссами.

При коммутационном подключении активное сетевое и коммутационное оборудование должны располагаться рядом друг с другом.


Каналы передачи информации образуются непосредственной коммутацией между разъемами на корпусе сетевого оборудования и разъемами коммутационного оборудования с помощью коммутационных шнуров соответствующего типа (см. Рис. 346).

Отличительной чертой коммутационного соединения (см. Рис. 34а) является "фиксированное" отображение портов активного оборудования на дополнительную коммутационную панель, выполняемое с помощью так называемого монтажного шнура8. Подобное решение возможно и даже в некоторых

8 Применяемое в некоторых СКС решение на основе панелей с 1-адаптерами и обычных коммутационных шнуров в АйТи-СКС по состоянию на конец 2000 года реализовано быть не может из-за отсутствия соответствующей элементной базы случаях более удобно также в том случае, если активное оборудование имеет выходной интерфейс на основе разъема Те1со. В этой ситуации оно подключается к так называемой патч-панели типа Те1со. Рассматриваемое решение требует примерно вдвое большего количества коммутационных панелей по сравнению с первым. Основные его преимущества сводятся к следующим двум положениям:

•  сведение практически до нуля вероятности повреждения электрического порта дорогостоящего сетевого оборудования в процессе эксплуатации за счет минимизации количества переключений на нем;

•  существенная "разгрузка" лицевых панелей коммутационного поля от шнуров главным образом за счет некоторого уменьшения их длины, а также возможности "увода" большей части их кабелей на оборотную сторону панелей; это имеет своим следствием как улучшение эстетических характеристик коммутационного поля, так и удобства чтения маркировки. Связь между кроссами может рассматриваться как развитие метода коммутационного соединения на часто встречающийся на практике случай монтажа коммутационного и сетевого оборудования в нескольких шкафах и широко применяется при построении СКС с большим количеством портов. Этот метод также позволяет обеспечить независимость от типа разъемов активного сетевого оборудования.


Подключение осуществляется многопарным симметричным кабелем, один конец которого разделывается на кроссовой или коммутационной панели кабельной системы, а второй конец разводится на выходной кроссовой панели активного оборудования. Каналы передачи информации образуются коммутацией в каждом из этих коммутационных устройств (см. Рис. 34в). Из-за появления в тракте передачи сигнала дополнительного разъема метод применим только в отношении низкоскоростного сетевого оборудования, которое является не столь критичным к появлению в тракте передачи сигнала дополнительных разъемов и сростков. На практике этот метод в подавляющем большинстве случаев применя­ется для подключения АТС, которая снабжается собственным кроссом. В случае формального объявления собственного кросса сетевого оборудования его неотъемлемой частью 9 данная конфигурация становится формально соответствующей требованиям стандартов и реализует метод коммутационного соединения.

При выборе способа подключения сетевого оборудования рекомендуется пользоваться следующими двумя основными правилами:

1. для сетевого оборудования ЛВС, которое отличается высокими скоростями обмена информации, наиболее предпочтительным является коммутационное соединение, если это позволяет сделать масштаб кабельной системы;

2. коммутационное подключение предпочтительно в больших системах, однако оно несколько снижает запасы по помехоустойчивости за счет наличия дополнительных точек коммутации;

3. для остальных приложений, которые не столь требовательны к ширине ''полосы пропускания

тракта передачи сигналов, следует использовать связь между кроссами.

Если кабельная система создается для работы с активным оборудованием специального назначения с нестандартным для СКС интерфейсом, необходимо предусмотреть в кроссовых и аппаратных соответствующие переходники и адаптеры, осуществляющие согласования интерфейсов сетевых устройств и портов кабельной системы.

4.5.1.2   Кроссовые верхнего уровня

В кроссовой верхнего уровня (КВМ и КЗ) к СКС подключается центральное сетевое оборудование (центральный коммутатор, УАТС, контроллеры системы сигнализации и другие аналогичные устройства) коллективного пользования.



В кроссовых верхнего уровня согласно всем действующим стандартам СКС используется только метод коммутационного подключения. Данное обстоятельство обусловлено тем, что из-за сравнительно небольшого количества портов активного оборудования, которые эксплуатируются в данных технических помещениях, проблема достижения высоких плотностей портов коммутационного поля в этой области практически не возникает.

Длина шнуров, применяемых в процессе выполнения подключения сетевого оборудования, не должна быть более 30 метров. В случае реализации магистральных подсистем на волоконно-оптической элементной базе стандарты дают несколько большую свободу проектировщику. Они допускают ис­пользовать шнуры длиной свыше 30 м, однако, длина магистрального кабеля при этом должна быть уменьшена на величину превышения длиной шнура предельного нормативного значения.

9 Данный прием не является чем-то искусственным. Так, например, подавляющее большинство УАТС поставляются производителем в комплекте с кроссовым оборудованием, на которое выводятся его порты.

4.5.2 Выбор типа и категории кабелей оборудования и расчет их количества

Выбор типа и категории кабелей оборудования основывается на рекомендациях фирмы-производителя активного оборудования и стандартах на используемое приложение. Для обеспечения максимальной продолжительности эксплуатации кабельной системы и расширения ее функциональных возможностей, а также из соображений единообразия применяемой элементной базы целесообразно использовать для построения горизонтальной и магистральных подсистем кабельные изделия только категорий 5е и 6.

При расчете количества кабелей оборудования можно использовать два основных подхода:

1. по количеству обслуживаемых рабочих мест;

2. по емкости активного сетевого оборудования.

В первом случае количество кабелей оборудования численно равно количеству рабочих мест, обслуживаемых данной конкретной кроссовой.

При расчете по емкости активного сетевого оборудования число кабелей оборудования совпа­дает с количеством портов сетевого оборудования, которое установлено в кроссовой.



Расчет по количеству обслуживаемых рабочих мест обеспечивает запас количества кабелей



оборудования на случай установки дополнительных активных сетевых устройств.

Выбор той или иной стратегии расчета определяется специфическими условиями конкретного проекта. Давать какие-либо конкретные универсальные рекомендации общего плана по этому вопросу при отсутствии априорной информации не представляется возможным. Хороший компромисс между стоимостью и гибкостью дает правило включения в спецификацию кабелей оборудования по числу рабочих мест на момент сдачи СКС в эксплуатацию плюс 10 - 15 процентов в запас на развитие.

Длина кабелей оборудования определяется в процессе разработки планов размещения сетевых устройств в технических помещениях. Расчет осуществляется для каждой кроссовой отдельно.

Результаты расчетов заносятся в Таблица 26.

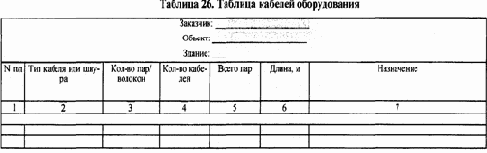

4.6 Административная подсистема

Разработка административной подсистемы является наиболее сложным этапом проектирования СКС. В процессе этой работы решаются следующие задачи:

1. Распределение коммутационного поля КЭ по отдельным функциональным секциям.

2. Расчет емкости каналов передачи информации.

3. Определение типа коммутационного оборудования.

4. Разработка планов размещения оборудования в помещениях кроссовых и аппаратных.

5. Расчет количества конструктивных единиц коммутационного оборудования.

6. Расчет количества коммутационного оборудования.

7. Определение типов и количества коммутационных шнуров.

4.6.1 Определение функциональных секций коммутационных панелей

Расположение, конфигурация и тип коммутационного оборудования, используемого для организации кроссовых, напрямую влияет и, возможно, даже диктует способ, которым осуществляется администрирование и управление кабельной системой. Тщательность проработки проекта административной подсистемы  позволяет существенно снизить стоимость управления СКС и не усложняет ее эксплуатацию с течением времени.

Для снижения затрат на администрирование СКС применяется

*  стандартизация сред передачи сигналов и физических интерфейсов кабельной системы;



•  возможность ручной коммутации каналов передачи сигналов самим пользователем без использования специализированного инструмента (паяльника, отвертки, пассатижей) и привлечения высококвалифицированных специалистов внешней организации.

Управление каналами передачи сигналов в каждой точке администрирования кабельной системы осуществляется организацией соединений кабелей различных подсистем коммутационными шнурами. Линейные кабели любой подсистемы заводятся на непрерывное множество разъемов коммутаци онного оборудования, которые образуют различные функциональные секции. Для облегчения иденти­фикации американский стандарт Т1А/Е1А-606 вводит цветовую кодировку этих секций, Таблица 27. Применение принципа цветовой кодировки дополнительно увеличивает также информативность и наглядность структурных схем СКС.

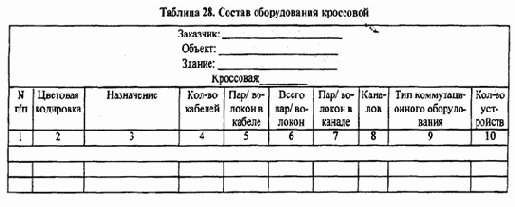

Данные по отдельным функциональным секциям коммутационного оборудования каждой кроссовой заносятся'в Таблица 28. При ее составлении используются результаты проектирования горизонтальной (Таблица 21), и магистральной подсистем (Таблица 24), а также расчетов кабелей оборудования (Таблица 26).

Полученная таким образом таблица обобщает исходные данные для расчета количества компонентов коммутационного оборудования для каждой из кроссовых и аппаратной кабельной системы.

4.6.2 Выбор типа коммутационного оборудования

Функциональные возможности, области применения, достоинства и недостатки основных типов коммутационного оборудования подробно рассмотрены в монографии [14]. В данном параграфе приведем лишь общие положения по выбору типа этого оборудования, которые носят рекомендательный характер.





Коммутационные панели типа 66 обычно обеспечивают передачу сигналов приложений только класса С и ниже, неудобны для выполнения частых перекоммутаций, и в настоящее время считаются устаревшими. Панели типа 66 используются только в качестве элемента локальной разводки, например, в виде вводного кросса УАТС.

Коммутационные панели с модульными разъемами наиболее эффективны в кабельных системах, применяемых, в основном, для обеспечения работы локальных вычислительных сетей.


Это оборудование отличается высокими эстетическими характеристиками, простотой и легкостью использования, позволяет очень эффективно использовать пространство монтажного шкафа за счет высокой плотности портов. В тоже время, коммутационные панели заметно повышают стоимость магистральных подсистем СКС, так как в независимости от вида приложений всегда образуют магистральные тракты емкостью в четыре пары, которые, как известно, не играют в магистральных подсистемах заметной роли. Иногда предлагаемое на практике решение, основанное на подключении к модульному разъему однойдвух пар, является малоэффективным, так как фактически привязывает кабельную систему к конкрет ному оборудованию и сводит на нет все преимущества универсальности СКС. При необходимости обеспечения максимальной загрузки отдельных пар горизонтальных и магистральных кабелей передачей различных сигналов следует применять соответствующие адаптеры и другие функционально аналогичные им элементы.

Выбор типа волоконно-оптического коммутационного оборудования зависит, в первую очередь, от принятой схемы размещения сетевого оборудования с оптическими портами. Если подобное оборудование монтируется в 19-дюймовом конструктиве, то наиболее целесообразно устанавливать оптические полки. В сетях небольшой емкости, а также при реализации на волоконно-оптической элементной базе только внешней подсистемы с небольшим количеством кабелей малой емкости иногда бывает целесообразным применение настенных муфт.

Наиболее серьезным преимуществом коммутационных панелей типа 110 является легкость администрирования отдельно взятой парой. Поэтому их удобно использовать в тех ситуациях, когда кабельная разводка обеспечивает функционирование большого количества портов "малопарных" прило­жений. По состоянию на конец 2000 года основным таким приложением является УАТС. Поэтому панели типа 110 следует применять для построения магистральных подсистем ("белая" секция) в той их части, которая обслуживает работу телефонной станции.


Для построения "голубой" секции коммутационного оборудования, на которую заводятся кабели горизонтальной подсистемы, применение этих панелей не рекомендуется. Основными доводами в пользу такого решения являются следующие соображения:

•  в магистральной подсистеме в полной мере проявляются технические и эксплуатационные преимущества оборудования этого типа;

•  применение в "голубой" и "белой" секциях коммутационного оборудования различного типа обеспечивает их очень эффективную визуальную идентификацию;

•  панели типа 110 являются малоперспективными в смысле достижения характеристик категории 6;

•  из-за небольшого объема оборудования магистральной подсистемы принципиальный недостаток панелей типа 110 классической конструкции в виде плохих эстетических характеристик проявляется не столь сильно.

С учетом изложенного выше, в процессе выбора типа коммутационного оборудования рекомендуется пользоваться следующими принципами:

•  горизонтальные кабели должны заводиться преимущественно на коммутационные панели с розетками модульных разъемов;

•  магистральные многопарные симметричные кабели, используемые для передачи телефонных сигналов и прочих низкоскоростных приложений, следует заводить на панели типа 110;

•  резервные и основные линии симметричных магистральных кабелей, предназначенных для обслуживания высокоскоростных приложений ЛВС, следует разводить на панелях с розет ами модульных разъемов;

• •  из-за сложностей получения характеристик категории 5е и выше на многопарных кабелях для передачи сигналов высокоскоростных приложений следует использовать оптические кабели. Резервные электрические тракты для поддержки функционирования этих приложений организуются на 4-парных кабелях, которые заводятся на электрические панели с розетками модульных разъемов. Соблюдение указанных принципов дает следующие преимущества:

•  обеспечивает хорошие эстетические показатели коммутационного оборудования за счет минимизации количества панелей типа 110 в технических помещениях кроссовых и аппаратных;



•  дает дополнительное эффективное визуальное кодирование различных функциональных секций;

• облетает тестирование кабельных линий и трактов в случае их построения на элементной базе категории 5е и выше;

• снижает вероятность ошибки администратора при выполнении операций коммутации. Отметим, что розеточные модули любой функциональной секции должны образовывать непрерывное множество. Это означает, что применительно к горизонтальной подсистеме розеточные модули любой информационной розетки на рабочем месте с двумя или более портами должны всегда отображаться на панели любого типа на розетках или элементах, их замещающих, расположенных рядом друг с другом по горизонтали или вертикали. Нарушение этого правила допустимо только для горизонтальной подсистемы при большом количестве портов. В этом случае возможно разбиение панелей на два подмножества, каждое из которых располагается в отдельном шкафе и обслуживает, например, левую и правую половину этажа.

Для коммутации между панелями типа 110 и панелями с модульными разъемами в случае передачи телефонных сигналов и сигналов других низкоскоростных приложений используются двух- и однопарные комбинированные шнуры с вилками различных типов на разных концах кабеля. В случае подключения к одному розеточному модулю информационной розетки на рабочих местах нескольких пользователей в технических помещениях применяются соответствующие адаптеры.

4.6.3 Определение емкости каналов передачи информации

Емкость канала передачи информации каждой функциональной секции зависит от ее назначения.

Для горизонтальной подсистемы ("голубая" секция) емкость канала равна количеству пар кабеля, обслуживающих один модуль информационной розетки, то есть всегда составляет четыре пары или два волокна в случае реализации проектов ПЬге 1о 1Ье Дезк.

Для секций кабелей оборудования ("фиолетовая", "желтая", "оранжевая", "красная") емкость канала равна количеству пар, которые используются для передачи и приема информации одним портомданного конкретного устройства, и, соответственно, зависит от типа сетевого оборудования, для обслу живания которого предназначена разрабатываемая СКС.


Например, для аналоговых модулей учрежденческих телефонных станций, подключаемых с помощью кабеля с разъемом типа ТЕЬСО, емкость канала обычно равна одной паре. Для телефонных станций малой емкости, порты которых часто реализуются с помощью розеток 6-контактных модульных разъемов, емкость канала равна трем парам. В случае применения цифровых телефонов используются двухпарные каналы. Для повторителей ЛВС Е1Ьете1 с портами на основе розетки 8-позиционного модульного разъема, емкость канала может быть равна двум или четырем парам (рекомендуется считать ее равной четырем парам). Для повторителей ЛВС Е1пегпе1, имеющих выходные порты на основе разъема типа ТЕЬСО, емкость канала равна двум парам. В случае отсутствия априорной информации об используемом сетевом оборудовании емкость канала всегда выбирается равной четырем парам.

Для кабелей магистральных подсистем ("белая", "серая" и "коричневая" секции), если только они не распределены по приложениям, емкость канала в общем случае без привлечения дополнительной информации определить достаточно сложно. В данной ситуации следует рассматривать этот элемент СКС как средство организации множества каналов емкостью в одну пару. В тех случаях, когда заранее известны типы приложений, для обслуживания которых формируются магистральные подсистемы, определение емкости канала и расчеты для каждой части магистральных подсистем выполняются отдельно. При этом для магистрали передачи данных следует принимать емкость канала равным четырем парам, для остальных приложений - двум парам.

Емкость канала и количество обслуживаемых каналов для каждой из функциональной секции заносятся в Таблица 28 расчета состава оборудования кроссовой.

4.6.4 Разработка планов размещения оборудования в помещениях кроссовых

4.6.4.1   Способы размещения оборудования

Обязательным условием проектирования административной подсистемы является разработка плана размещения оборудования в помещении каждой кроссовой.

Сетевое оборудование может быть смонтировано тремя основными способами:



• на стене помещения;

•  в 19- дюймовом монтажном конструктиве, функции которого на практике наиболее часто выполняет монтажный шкаф;

• по смешанному варианту монтажа.

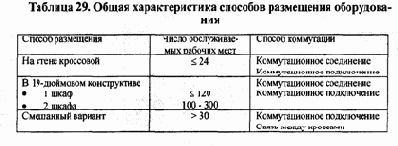

На выбор того или иного способа размещения оборудования существенное влияние оказывает количество рабочих мест, обслуживаемых из кроссовой. Общая характеристика способов размещения приводится в Таблица 29.

Размещение оборудования на стене помещения кроссовой наиболее целесообразно при числе обслуживаемых рабочих мест не свыше 24. В этом случае коммутационные панели и их аксессуары монтируются на стене с использованием штатных или дополнительных крепежных элементов, а сетевые устройства устанавливаются на столах, настенных полках или специальных кронштейнах. Этот способ является наиболее экономичным по стоимости и занимаемому пространству и в массовом масштабе применяется на практике в небольших офисах.

При данном варианте размещения активное оборудование может подключаться к кабельной

системе как коммутационным соединением, если расстояние между коммутационным и активным оборудованием позволяет подобрать   подходящие коммутационные шнуры, так и коммутационным подключением.

Использование монтажных     шкафов обеспечивает компактное

размещение оборудования практически любого назначения, его защиту от несанкционированного доступа, а также удобство эксплуатационного обслуживания. Методика оценки емкости монтажных шкафов и функционально аналогичного ему оборудования приводится в параграфе 4.6.4.2.

Использование монтажных шкафов позволяет реализовать для части сетевого оборудования подключение к кабельной системе коммутационным соединением.

Для любых количеств обслуживаемых рабочих мест можно применить смешанный вариант монтажа, а при количестве рабочих мест свыше 250, то есть в системах с централизованным администрированием он является предпочтительным. В этом случае кроссовые панели 110 (кроссовые башни или кроссовые блоки с ножками) и панели с модульными разъемами (с использованием монтажных скоб или рам) крепятся преимущественно на стене помещения, а активное оборудование размещается в 19-дюймовом монтажном конструктиве (шкафы или открытые стойки).


„ Свободное пространство вокруг коммутационного оборудования создает удобство работы с большим количеством коммутационных шнуров, а размещение активных сетевых приборов в закрытом монтажном шкафу обеспечивает надежную защиту от несанкционированного доступа к наиболее ценному оборудованию, компактное размещение и удобство обслуживания устройств различного назначения.

При смешанном варианте монтажа для подключения сетевого оборудования к кабельной системе рекомендуется использовать схему коммутационного подключения. При большом количестве рабочих мест не исключается возможность использования связи между кроссами.

Окончательный выбор того или иного способа размещения оборудования в значительной степени зависит не только от количества обслуживаемых рабочих мест, но и от следующих факторов:

• высота помещения;



• расположение точек ввода кабельных каналов в помещение кроссовой;

•  места размещения силовых розеток для питания сетевого оборудования;

•  места расположения вводов вентиляционной системы и системы кондиционирования;

• удобство обслуживания оборудования и перемещения персонала по помещению;

•  местные особенности системы освещения;

•  возможные строительные ограничения (нависающие балки, капитальные несущие конструк­ции, ограничение нагрузки на конкретные точки межэтажного перекрытия и т.д.);

•  перспективы изменения планировки помещения в связи с расширением его площади.

Принятое решения о способе размещения оборудования в каждой из кроссовых обязательно фиксируется в технической документации проекта в графическом виде. Первый чертеж показывает вид на помещение сверху, второй чертеж представляет собой схему размещение оборудования в 19-дюймовых монтажных шкафах или на стене.

Подготовленные планы должны войти в состав технического проекта. В процессе выполнения расчетов количества коммутационного оборудования или на этапе разработки рабочей документации эти планы могут быть скорректированы в большем или меньшем объеме.

4.6.4.2  Оценка емкости монтажных конструктивов



Для оценки емкости 19- дюймового монтажного конструктива, необходимого для реализации конкретного проекта, используется информация по габаритам и количеству портов типичного сетевого оборудования и оборудования СКС, приведенные в Таблица 30.

веденные в Таблица 30.

При выполнении расчетов учитывалось то очевидное обстоятельство, что количество портов горизонтальной под­системы СКС должно быть по крайней мере вдвое больше суммарного числа портов секции ЛВС и телефонной станции. Расчеты, проведенные в Таблица 30, соответствуют случаю конфигурации с высокой степенью интеграции, так как имен­но по этой схеме выполняется подавляющее большинство кабельных систем по состоянию на конец 2000 года. Рис. 35.

Анализ данных, приведенных в Таблица 30, показы­вает, что наиболее популярные на практике монтажные шка­фы высотой 42и при их одиночном использовании и монтаже всего оборудования в этом конструктиве позволяют обслужи­вать до 102 - 124 рабочих мест в зависимости от выбранной схемы организации кроссового поля,.

Анализ данных Таблица 30 и Таблица 31 показывает

также, что применение схемы коммутационного подключения (interconnect) не приносит какого-либо существенного выигрыша в смысле эффективности использования емкости монтажного конструктива.

В тех ситуациях, когда кроссовая обслуживает более 124 рабочих мест, в ней устанавливается несколько монтажных шкафов. Каких-либо ограничений по распределению отдельных видов активного сетевого оборудования и пассивного оборудования СКС не существует за исключением требования





непрерывности отдельных функциональных секций последнего не существует. В силу этого такие кон­фигурации можно рассматривать как один монтажный шкаф произвольной высоты.

В соответствии с данными 3.3.1 любая кроссовая может обслуживать не более 1000 м2 рабочей площади этажа. При выделении на одно рабочее место 4 м2 рабочей площади это соответствует 250 рабочим местам на кроссовую. Сравнение этого значения с данными Таблица 31 показывает, что коли­чество монтажных конструктивов наиболее популярной на практике высотой 4211 в помещении кроссо-вой в случае соблюдения требований стандарта Т1А/Е1А-569А не превысит трех (два на размещение оборудования СКС и третий для установки телефонной станции, сервера, каркаса модемного пула и другого активного сетевого оборудования).


Полученное значение заносится в графу 10 Таблица 28.

Коммутационные панели с розетками модульных разъемов

Один 4- парный горизонтальный кабель разделывается на ЮС-контактах розетки одного 4-парного разъема, а 25-парная связка многопарного кабеля разделывается на ЮС-контактах шести 4-парных розеток разъемов коммутационной панели. Для получения количества коммутационных пане­лей число каналов передачи информации "голубой" секции из графы 8 Таблица 28 необходимо разде­лить на емкость выбранных коммутационных панелей и округлить до ближайшего целого сверху.

4.6.5.2   Секции магистральных кабелей

• Принципы расчета секции магистральных ("белая", "серая", "коричневая") и горизонтальных ("голубая") кабелей в основном совпадают. Отличия возникают главным образом из-за того обстоя­тельства, что на секции магистральных подсистем обычно заводятся многопарные кабели, содержащие одну или несколько связок по 25 пар в каждой. Поэтому ниже остановимся только на особенностях рас­чета.

Кроссовые панели 110

На одном 100-парном кроссовом блоке 110 может быть разделано 100 пар из одного или не­скольких многопарных кабелей. Для получения общего количества кроссовых блоков 110 следует об-щее количество пар секции из графы 6 Таблица 28 разделить на 100 и округлить результат до ближай­шего целого сверху. Полученное значение заносится в графу 10 Таблица 28.

Коммутационные панели с розетками модульных разъемов

Одна 25-парная связка многопарного кабеля разделывается на контактах IDS шести 4-парных разъемов коммутационной панели. Таким образом, на 24-,'32-, 48-, 64-портовых коммутационных пане­лях разделывается соответственно 100, 150, 200, 300 пар одного или нескольких многопарных кабелей. Для получения количества коммутационных панелей следует общее количество пар секции из графы б Таблица 28 разделить на количество пар, разделываемых на коммутационной панели выбранной емко­сти, и округлить результат до ближайшего целого сверху.


Полученное значение заносится в графу 10 Таблица 28.

Дополнительно отметим тот факт, что витые пары разводятся обязательно на всех IDS-контактах разъемов коммутационной панели. Только такое решение обеспечивает полную функцио­нальную гибкость кабельной системы, в то время как разделка на каждом разъеме менее четырех пар многопарного кабеля ощутимо ограничивает функциональные возможности магистрали кабельной сис­темы

В тех ситуациях, когда магистраль создается с использованием 4-парных кабелей, расчеты ко­личества коммутационного оборудования проводятся по методике, изложенной в параграфе 4.6.5.1.

Волоконно-оптические коммутационные панели

Расчет количества единиц коммутационного оборудования при реализации магистральных подсистем на оптическом кабеле ведется с использованием тех же самых принципов, что и в случае "электрической" реализации. При выполнении расчетов следует дополнительно учитывать тот факт, что в одну единицу коммутационного оборудования (полку или настенную муфту) заводится ограни­ченное количество кабелей, равное числу кабельных вводов. Например, в наиболее употребительные настенные муфты и полки высотой 1U может быть обычно введено не более двух кабелей.

4.6.5.3   Секции кабелей оборудования

Кроссовые панели 110

Количества кабелей оборудования (монтажных шнуров), которые могут быть разделаны на 100-парном кроссовом блоке 110 в случае индивидуального подключения портов на основе розеток модульных разъемов, находится делением 25 на количество пар в одном кабеле оборудования с после­дующим округлением результата до ближайшего целого снизу и умножением на четыре. Затем делени­ем общего количества кабелей оборудования в секции из графы 4 Таблица 28 на полученное на преды­дущем шаге число с округлением до ближайшего целого сверху определяется общевчсоличество крос-совых блоков 110. Результат заносится в графу 10 Таблица 28.

Приведенный алгоритм легко распространяется на тот случай, когда количество пар в кабеле оборудования равно 25 (разъем Те1со) или даже превышает это значение.


Для получения общего коли­ чества кроссовых блоков 110 необходимо общее количество пар секции из графы б Таблица 28 разде­лить на 100 и округлить до ближайшего целого сверху. Результат заносится в графу 10 Таблица 28.

Коммутационные панели с модульными разъемами

Если количество пар в кабеле оборудования не превышает четыре, то один такой кабель пред­ставляет собой монтажный шнур и подключается к ГОС-контактам одного 4-парного разъема. Поэтому для получения количества коммутационных панелей следует разделить число кабелей оборудования из графы 4 Таблица 28 на выбранную емкость коммутационных панелей и округлить результат до бли­жайшего целого сверху. Полученное значение заносится в графу 10 Таблица 28.



Eсли количество пар в кабеле оборудования больше четырех, то на IDC-контактах одного 4-парного разъема разделываются пары одного канала передачи информации (графа 7 Таблица 28). Коли­чество каналов передачи информации, которое может обеспечить один кабель оборудования, определя­ется делением емкости кабеля (графа 5 Таблица 28) на размер канала передачи информации (графа 7 Таблица 28) с округлением результата до ближайшего целого снизу. Число кабелей оборудования, раз­делываемое на коммутационной панели выбранной емкости, находится делением количества портов коммутационной панели на значение, полученное на предыдущем шаге, с округлением результат до ближайшего целого сверху. Общее количество коммутационных панелей находится делением количе­ства кабелей оборудования (графа 4 Таблица 28) на полученное на предыдущем шаге значение. Резуль­тат заносится в графу 10 Таблица 28.

4.6.5.4   Расчет количества единиц коммутационного оборудования

Размещение кроссовых панелей 110 на стене помещения

Размещения кроссовых панелей 110 на стене помещения в СКС достаточно большого объема (емкостью не менее 100 портов) осуществляется обычно в варианте кроссовых башен. В случае не­больших СКС применяются монтажные блоки с ножками.

Прежде всего следует определить общее количество 100-парных кроссовых блоков 110.


Для этого нужно просуммировать значения из графы 10 Таблица 28. Затем делением общего количества кроссовых блоков на количество кроссовых блоков в башне выбранного размера и округлением резуль­тата до ближайшего целого сверху получаем количество кроссовых башен.

Кроссовые башни на стене кроссовой могут быть размещены в одну или более вертикальных колонн и в одну или более горизонтальных линий. В процессе проработки проекта рекомендуется рас­смотреть несколько вариантов. Одним из наиболее важных критериев выбора является минимизация длины коммутационных шнуров, соединяющих между собой различные секции коммутационного обо­рудования. Если ни один из вариантов не удовлетворяет разработчика, то следует выбрать другой раз­мер кроссовых башен и повторить расчет заново.

На заключительном этапе производится распределение кроссовых блоков разных функцио­нальных секций кроссовой на установленных кроссовых башнях. При выборе плана размещения следу­ет руководствоваться следующими принципами:

•  Функциональные секции должны быть образованы непрерывным множеством кроссовых блоков. Кроссовые блоки одной функциональной секции следует располагать один под другим (в одной или нескольких колоннах).

•  Размещение кроссовых панелей выполняется с учетом места ввода кабельных каналов в помещение кроссовой и производится таким образом, чтобы минимизировать длину кабе­лей, укладываемых в кроссовой.

•  Если на одной колонне кроссовых башен размещаются Кроссовые блоки двух разных функциональных секций, то ввод кабелей производится с разных концов колонны в проти-

эв колонны в проти­воположных на­правлениях   (с верхнего блока колонны   вниз для одной сек­ции и с нижнего блока колонны вверх для другой секции). Если на одной  колонне кроссовых башен

размещаются Кроссовые блоки более чем двух разных    функ­циональных сек­ций, то для каж­дой   функцио­нальной секции подключение ка­белей на кроссо­вых блоках осуществляется



сверху вниз.


Направление ввода кабелей в колонну при этом значения не име­ет и производится обычно таким образом, чтобы количество кабелей, вводимых в колонну сверху и снизу, было примерно одинаковым.

•  Обязательно необходимо учитывать перспективы расширения функциональных секций.

Между колоннами кроссовых башен устанавливаются вертикальные кабельные организаторы. В обязательном порядке следует размещать кабельные организаторы между колоннами, в которых на­ходятся кроссовые блоки разных функциональных секций. В функциональных секциях большого объе­ма кабельные организаторы устанавливаются через каждые три колонны. Высота кабельных организа­торов выбирается равной высоте кроссовых башен, установка этих элементов выполняется на одном уровне.

Выбранные типы и количества коммутационного оборудования заносятся в соответствующие графыТаблица 32.

По результатам проведенных расчетов в случае необходимости производится коррекция планов размещения оборудования в помещении кроссовой (см. параграф 4.6.4).

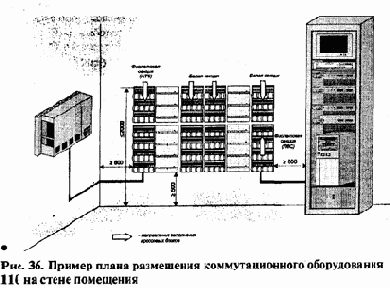

Пример плана размещения коммутационного оборудования 110 на стене помещения приведен на Рис. 36.

Размещение кроссовых панелей 110 в 19-дюймовом монтажном конструктиве

Для размещения кроссовых панелей 110, не имеющих штатных элементов крепления, в 19-дюймовом монтажном конструктиве используются специализированные конструктивные элементы.

Расчет количества коммутационных блоков типа 110 в случаях размещения панелей на стене кроссовой и в 19-дюймовом конструктиве выполняется по одинаковым правилам. По результатам рас­четов определяется суммарная высота панелей типа 110. Полученное значение является основой для выбора высоты шкафа или открытой стойки, в которых производится монтаж коммутационного обору­дования. Дополнительно необходимо учитывать, что оно должно занимать не более 60% общей высоты монтажных шкафов. При недостатке места в одном шкафу следует использовать два шкафа, которые должны быть установлены вплотную друг к другу со снятыми смежными боковыми стенками и скреп­лены стягивающими болтами.


Если же недостаточно емкости двух монтажных шкафов максимальной высоты, то необходимо применить смешанный способ размещения оборудования и выполнить проек­тирование административной подсистемы заново.

После выбора высоты шкафа определяется план размещения кроссовых блоков разных функ­циональных секций. При этом необходимо руководствоваться следующими принципами:

•  Функциональные секции размещаются на непрерывном множестве кроссовых блоков. Кроссовые блоки одной функциональной секции устанавливаются по принципу слева на­право и сверху вниз.

•  При использовании двух 19-дюймовых монтажных шкафов распределение коммутацион­ного оборудования между ними осуществляется с учетом пожеланий Заказчика.

•  Обязательно следует учитывать перспективы расширения какой-либо из функциональных секций.

•  В случае использования двух монтажных шкафов в одном из них обязательно преду­сматривается установка вертикального ка­бельного организатора.

Результаты проведенных расчетов вносятся в со­ответствующие графы Таблица 32 и могут быть использо­ваны для коррекции планов размещения оборудования в помещении кроссовой (см. параграф 4.6.4).

Пример плана размещения коммутационного обо­рудования 110 в этом случае приведен на Рис. 37.

Размещение коммутационных панелей в 19-дюймовом монтажном шкафу

Методика и общие принципы расчетов количества элементов коммутационного оборудования в случае ис­пользования коммутационных панелей с модульными разъемами и панелей типа 110 совпадают. Единственной особенностью является то, что большинство типов комму­тационных панелей с модульными разъемами не имеют штатных организаторов соединительных шнуров. Как от­дельный элемент кабельный организатор устанавливается между функциональными секциями в обязательном поряд­ке, а внутри функциональной секции большого объема -через каждые 72 порта. Достаточно часто на практике ру­ководствуются эмпирическим правилом обязательной ус­



тановки горизонтального организатора под коммутационной панелью любой емкости.



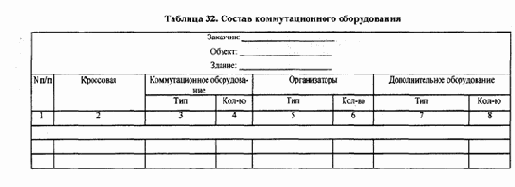

Результаты расчетов отражаются в соответствующих графах Таблица 32 и могут быть исполь­зованы для коррекции планов размещения оборудования в помещении кроссовой (см. пункт 4.6.4).

На Рис. 38 приведен пример плана размещения коммутационных панелей типа 110 в монтаж­ном шкафу.

Размещение коммутационных панелей на стене

Методика и общие принципы расчетов в случае размещения коммутационных панелей на стене кроссовой совпадают со случаем их монтажа в 19-дюймовом конструктиве. Основным критерием при выполнении проектирования является минимизация длины коммутационных шнуров, которые будут использоваться для коммутации каналов передачи информации между различными секциями коммута­ционного оборудования.

При выборе плана размещения коммутационных панелей разных функциональных секций кроссовой следует руководствоваться следующими принципами:

•  Коммутационные панели размещаются в одну или несколько вертикальных колонн.

•  Места монтажа коммутационных панелей выбираются с учетом точек ввода кабельных ка­налов в помещение кроссовой и должны по возможности минимизировать длину кабелей в этом техническом помещении.

• Функциональные секции должны образовываться непрерывным множеством коммутаци­онных панелей. Коммутационные панели одной функциональной секции размещаются вер­тикально в одной или нескольких колоннах.



•  Если в одной колонне размещаются коммутационные панели двух разных функциональ­ных секций, то ввод кабелей этих секций осуществляется с разных концов колонны (с верхнего блока колонны вниз для одной секции и с нижнего блока колонны вверх для дру­гой секции). Подключение кабелей к панелям осуществляется естественным образом слева-направо и сверху вниз. Если на одной колонне кроссовых башен размещаются коммутаци­онные панели трех или более функциональных секций, то для каждой функциональной секции размещение коммутационных панелей и разделка подключение кабелей осуществ­ляется сверху вниз.

•  Обязательно необходимо учитывать перспективы расширения какой-либо из функцио­нальных секций.



Между коммутационными панелями монтируются кабельные организаторы. Горизонтальными

и вертикальными организаторами в обязательном порядке отделяются друг от друга различные функцио­нальные секции. Кроме того, в функ­циональных секциях большого раз­мера горизонтальный организатор в обязательном порядке устанавливает­ся через каждые 72 порта, а верти­кальный - через каждые три колонны.

Рекомендуется устанавливать горизонтальный организатор на пане­лях СКС через 48 портов. В этом слу­чае любой коммутационный шнур , подходящий к панели, заводится в организатор, не пересекая другую коммутационную панель, то есть не мешает процессу переключения и не.



закрывает маркировку отдельных портов.

Правило установки организатора исходя из указанного выше принципа может быть распро­странено также на оборудование другого типа с розетками портов на передней панели в независимости от достигаемой при этом плотности портов. В общем случае оно будет иметь следующий вид: активное и пассивное оборудование одинакового функционального назначения (панели СКС, концентраторы ЛВС и т.д.), устанавливаемое в монтажном или ином аналогичном конструктиве группируется по вер­тикали парами, которые разделяются горизонтальными организаторами.

Заключительным этапом является подсчет высоты каждой из колонн, для чего суммируются высоты коммутационных панелей и горизонтальных организаторов. Для крепления панелей и организа­торов необходимо предусмотреть соответствующее количество монтажных скоб и рам.

Выбранные типы и количества коммутационного оборудования заносятся в соответствующие графы Таблица 32.

В случае необходимости проводится коррекция эскизных планов размещения оборудования в помещении кроссовой (см. параграф 4.6.4).

На Рис. 39 приведен пример плана размещения коммутационных панеяей на стене помещения.

По результатам проведенных расчетов для каждой кроссовой и аппаратной с учетом выбранно­го метода размещения оборудования составляется перечень кроссовых блоков, кроссовых башен, ком­мутационных панелей, кабельных организаторов, и т.д.


Результаты расчетов заносятся в соответствую­щие колонки Таблица 32.

4.6.5.5  Определение типов и количеств коммутационных шнуров

Коммутационные шнуры служат для коммутации каналов передачи информации и включаются между разъемами коммутационного оборудования.

Рекомендуется использовать шнуры, изготовленные в заводских условиях с потенциально бо­лее высокими эксплуатационной надежностью и электрическими характеристиками.

Для каждой кроссовой расчет начинается с определения пар функциональных секций, между которыми будет осуществляться коммутация. Для каждой пары секций задаются:

• типы вилок коммутационного шнура, которыми производится подключение к коммутаци­онному оборудованию,



их числа на примере графика на Рис. 40. При этом длина шнуров, заказываемых в максимальном коли­честве, определяется как Lср = (Lmах + Lmin)/2.

На структурную схему наносятся все идентификаторы и ссылки, необходимые для привязки элементов схемы к остальным чертежам комплекта и к объекту. В таблицах соединений и подключений и/или в структурной схеме должна содержаться информация о характеристиках всех элементов кабель­ной системы, включая тип, количества и емкости магистральных и горизонтальных кабелей, а также их идентификаторы.

4.6.6 Элементы маркировки АйТи-СКС

В перечень маркируемых элементов СКС согласно стандарту Т1А/Е1А-606 входят:

•  кабели;

•  коммутационное оборудование;

• оконечные и коммутационные шнуры;

•  розетки;

•  неразъемные соединители различного назначения;

•  лотки и короба;

•  элементы заземления.

Стандарт Т1А/Е1А-606 не задает жестких требований к конструктивному исполнению меток. Допускается использование как клеевых меток в виде этикеток, так и маркеров со сменными надписями (маркирующих вставок). Для маркировки кабельных изделий рекомендуется применение самоламини­рующихся маркеров.

Маркирующие элементы, применяемые на этапе создания СКС, будем в дальнейшем называть технологическими.


Их использование существенно ускоряет и упрощает монтаж. Маркеры, которые используются во время эксплуатации, называются финишными. Наличие финишной маркировки явля­ется необходимым условием нормального администрирования СКС. В составе многих изделий СКС (панели, розетки и т.д.) уже имеются элементы маркировки. Их в дальнейшем будем называть штатны­ми. Элементы маркировки, отсутствующие в составе маркируемого оборудования и приобретаемые у фирм, специализирующихся на поставке этого вида продукции, называются в дальнейшем дополни­тельными.

Подавляющее большинство коммутационных компонентов СКС, устанавливаемых в техниче­ских помещениях различного уровня, имеют штатные элементы маркировки, функциональные воз­можности которых позволяют осуществлять нормальную маркировку в процесс создания и эксплуата­ции. Необходимость привлечения технологической маркировки возникает только в процессе строитель­ства и сдачи в эксплуатацию кабельных изделий (линейных кабелей и шнуров) и оконечных розеток на рабочих местах.

В процессе составления технического проекта и выработке технического предложения выпол­



няется расчет количества элементов дополнительной маркировки, которые затем используются для соз­дания технологической и финишной маркировки компонентов СКС, не имеющих штатной маркировки. Маркируемыми элементами АйТи-СКС являются:

•  оконечные шнуры в технических помещениях, в том числе в варианте монтажного шнура;

• коммутационные шнуры в технических помещениях;

•  линейные кабели горизонтальной и магистральных подсистем

•  информационные розетки в рабочих помещениях пользователей.

Для выполнения маркировки используются специализированные элементы, выполненные в ви­де клеевых этикеток и самоламинирующихся маркеров. Поставка этих элементов осуществляется на листах стандартного формата, который позволяет наряду с выполнением надписей ручным способом выполнять печать на лазерном принтере. Маркирующие надписи для печати рекомендуется выполнять с помощью специального шаблона, который представляет собой специально отформатированную таб­лицу Ехсе1.


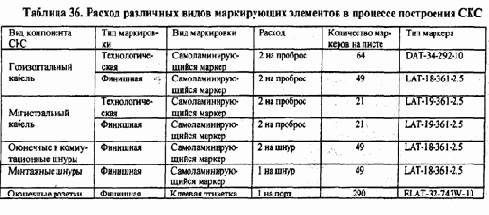

Расчет общего количества маркирующих элементов и объемов поставки осуществляется с учетом данных Таблица 36.

4.7 Подготовка технического предложения

4.7.1 Общие положения

Подготовка технического предложения обычно осуществляется менеджером отдела (сектора) кабельных систем или локальных вычислительных сетей. В крупных компаниях эта функция часто ис­полняется техническим специалистом, работающим в конструкторском бюро по заданию менеджера или продавца. Процесс подготовки технического предложения имеет следующие основные особенно­сти:

•  от этого документа в большинстве случаев не требуется высокая точность проведения рас­четов; опыт показывает, что вполне допустима ошибка в 20 процентов, так как документ рассматривается Заказчиком как предварительная оценка и используется главным образом для уточнения требований к СКС и основание для включения расходов на кабельную сис­тему в финансовый план своего предприятия;

•  составление технического предложения не должно отнимать у проектировщика и менед­жера много времени '°.

Достичь сбалансированного сочетания точности расчетов и времени их проведения можно до­биться только при выполнении следующих условий:

•  наличие стандартного вопросника, ответы на основные пункты которого позволяют вы­полнить с приемлемой точностью прикидочный расчет и обоснование спецификации ис­пользуемого оборудования и перечня работ, выполняемых в процессе реализации СКС;

•  применение специалистом, который готовит техническое предложение, заготовок или шаб­лонов основных видов документов, передаваемых Заказчику в процессе формирования технического предложения;

•  привлечения для обработки запросов статистических закономерностей, в обязательном по­рядке проявляющихся в любом проекте по реализации кабельной разводки. В данной си­туации выполнение основной массы рутинных операций перекладывается на средства вы­числительной техники и ведется в автоматическом режиме.


Это существенно ускоряет ра­боту, минимизирует количество ошибок и позволяет провести быстрый анализ нескольких возможных вариантов построения кабельной системы непосредственно в присутствии представителя Заказчика.

4.7.2 Шаблоны документов

Заказчику, который обратился в компанию, работающую на рынке реализации проектов СКС, в составе технического (иначе эскизного, бюджетного или коммерческого) предложения передается бо­лее или менее полный комплект текстовых и табличных документов, содержащий в себе основные све­дения по структуре предлагаемой кабельной системе. Минимальный комплект этих документов должен включать в себя общее текстовое описание кабельной системы и ее функциональных возможностей, информацию о сроках и этапности процесса монтажа, а также спецификацию поставляемого оборудо­вания и перечень выполняемых работ.

Крайне желательно, чтобы упомянутые документы, имели формат, единый на уровне организа­ции-разработчика и утвержденный, например, стандартом предприятия. В документах обязательно ука­зываются наименование и адрес предприятия, а также телефоны и фамилию контактного лица, разрабо­тавшего техническое предложение или являющегося ведущим специалистом (ответственным исполни­телем) по данному конкретному проекту На титульном листе документов возможно размещение лого­типа компании-разработчика.

10 Опыт компании АйТи показывает, что количество проектов, выведенных на стадию реализа­ции, составляет примерно 5 процентов от количества поступивших на эту тему запросов. При этом дан­ное значение, равное КПД паровоза, весьма слабо зависит от глубины проработки материала, включае­мого в состав стандартного технического предложения.

В тестовую часть технического предложения (пояснительная записка) включается:

• описание структуры СКС;

•  технические характеристики кабельной системы;

• уровень гарантий и сервисной поддержки кабельной системы;

•  время реализации проекта;

•  различные дополнительные сведения, которые могут оказаться полезными заказчику (на­пример, условия и варианты финансирования проекта, план-график поставки оборудования и выполнения работ и т.д.).



В приложениях иногда приводится список реализованных проектов, копии фирменных серти­фикатов сотрудников компании и лицензии на различные виды деятельности, которыми обладает ис­полнитель как юридическое лицо.

4.7.3 Генератор технических предложений

Генератор технических предложений предназначен для подготовки предварительной (эскиз­ной) спецификации поставляемого оборудования и выполняемых работ. Наличие этого документа по­зволяет конкретизировать как состав поставляемого оборудования, объем необходимого финансирова­ния, так и время выполнения проекта.

Генератор реализован на основе электронной таблицы Ехсе1. Его основным назначением явля­ется быстрое формирование спецификационной части технического предложения, дающей общее пред­ставление о составе поставляемого оборудования с его разбивкой по отдельным подсистемам, и переч­не выполняемых работ. Кроме того, генератор позволяет получить оценку величины стоимости реали­зации проекта.

Процесс формирования спецификации в широкой степени автоматизирован за счет использо­вания стандартных встроенных Функций Ехсе1 и специально разработанных макросов. Вызов макросов осуществляется нажатием связанных с ними кнопок. Опыт работы показывает, что общее время подго­товки эскизного проекта с помощью генератора обычно не превышает 10 минут, а ошибка расчетов со­ставляет максимум 20 процентов и, в большинстве случаев, не выходит за пределы 10 процентов.

В процессе разработки генератора использовались следующие основные положения:

•  основным элементом, вокруг которого ведутся все расчеты, является так называемый ком­мутационный центр;

•  наибольшая точность достигается при расчете горизонтальной подсистемы, затраты на ко­торую составляют основную долю стоимости кабельной разводки; ^

•  основная масса рутинных операций выполняется средствами вычислительной техники, за оператором остается задание некоторых расчетных констант и выбор типа элементной ба­зы, на которой реализуется СКС;



•  все автоматизированные процедуры генератора созданы на основе макросов и доступны пользователю как для редактирования, так и для расширения.

Для облегчения работы с помощью генератора часть параметров задается с помощью движко­вых переключателей и счетчиков.

Точность расчета на этапе эскизного проектирования естественным образом существенно зави­сит от точности задания исходных данных и глубины детализации. Сбор исходной информации об объ­екте в полном объеме является достаточно трудоемкой процедурой, что следует хотя бы из перечня исходных данных, приведенных в параграфе 2.2.2.1. На этапе эскизного проектирования и формирова­ния коммерческого предложения столь высокая степень детализации исходных данных является из­лишней и пользуются краткой формой опросника, приведенного ниже. Опыт показывает, что даже при­близительные ответы на содержащиеся в нем вопросы, которые в подавляющем большинстве случаев не вызывают у представителей Заказчика каких-либо сложностей, дает достаточно высокую адекват­ность и точность формирования технического предложения с помощью генератора.

•  Общее количество рабочих мест, их распределение по кабинетам и залам;

•  Состав типовой ИР рабочего места;

• Габаритные размеры здания;

•  Количество этажей и высота потолка;

• Места расположения технических помещений;

• Наличие фальшполов и фалышютолков;

•  Наличие и расположение вертикальных стояков.

4.7.4 Этапы и оценка продолжительности выполнения работ по монтажу СКС

При расчете сроков выполнения отдельных этапов работ и подготовке план-графика в качестве ориентира можно использовать типовые показатели производительности труда при условии отсутствия мебели, наличии правильной технологической маркировки, корректной и полной рабочей документа­ции, нормальной организации производственного процесса и т.д. указанные в Таблица 35.

При оценке общей продолжительности работ по реализации крупных проектов (несколько со­тен розеток и более) можно ориентироваться на среднюю эмпирическую интегральную производитель­ность труда одного монтажника в 1 - 3 порта СКС за 8-часовой рабочий день.



4.8 Правила оформления проектной документации

4.8.1 Общие положения

В соответствии с ГОСТ 21.101-97 [15] проектную документацию комплектуют в тома, как пра­вило, по отдельным разделам. Каждый том получает свой уникальный идентификационный номер, ко­торый выполняется арабскими цифрами, например. Том 1, Том 2 и т.д.. При необходимости тома делят на части. В этом случае тома нумеруют по типу Том 1.1, Том 1.2 и т.д. Текстовые и графические мате­риалы, включаемые в том, комплектуют в следующем порядке:

•  обложка;

•  титульный лист;

•  содержание;

•  состав проекта;

•  пояснительная записка;

• основные чертежи.

В каждый том включают не более 250 листов формата А4, 150 листов формата АЗ, 75 листов формата А2 и 50 листов формата А1. При этом листы форматов А1, А2 и АЗ включаются в том в сло­женном по формату А4 виде.

Все листы сброшюрованного документа, начиная с титульного, должны иметь сквозную нуме­рацию страниц. Обложка в этот перечень не включается. Титульный лист не нумеруется. Номер стра­ницы указывают в правом верхнем углу рабочего поля. На титульных листах ставятся подписи руково­дителя и главного инженера организации, а также главного инженера проекта или лиц, их замещающих.

4.8.2 Особенности оформления спецификации

Основным нормативным документом, регламентирующим правила оформления спецификации, является ГОСТ 21.110-95 [16], входящий в систему проектной документаций^я строительства. Соглас­но этому межгосударственному стандарту стран СНГ под спецификацией применительно к рассматри­ваемой области понимается текстовый проектный документ, определяющий состав оборудования, из­делий и материалов, необходимых для реализации СКС. В спецификацию включаются все оборудова­ние, изделия и материалы, предусмотренные рабочей документацией. Данный документ рекомендуется составлять по разделам, наименование каждого раздела выносится в отдельную строку в виде заголовка и подчеркивается ". Содержательная часть спецификации оформляется в виде таблицы.


В графе 1 этой таблицы указывается позиционное обозначение оборудования, предусмотренное рабочими чертежами. Графа 2 содержит наименование оборудования с его краткой технической характеристикой. В графе 3 приводятся тип и марка оборудования, ТУ и другого аналогичного оборудования. В графу 4 заносится код оборудования. Сведения о заводе-изготовителе, стране и фирме (для импортного оборудования) приводятся в графе 5. Графы 6 и 7 содержат единицы измерения и количество единиц оборудования. Графа 8 согласно рассматриваемому ГОСТ отведена под указание массы единицы оборудования. В графе 9 приводятся дополнительные сведения (примечание). Указанный выше ГОСТ допускает не за­полнять некоторые графы. Первым листом спецификации является титульный лист, заполняемый по специальной форме.

В соответствии с ГОСТ 34.201-89 [6] при включении этого документа в состав проектной до­кументации ему может быть присвоен шифр с индексом В4.

Спецификация обычно является самостоятельным приложением к договору на поставку обору­дования и реализацию кабельной системы и поэтому отдельно утверждается руководителями Заказчика и Подрядчика, подписи которых скрепляются гербовыми печатями их организаций. На основании этого в шаблоне данного документа необходимо предусмотреть соответствующие поля и графы. Кроме того, в данной ситуации в спецификации предусматриваются графы с указанием стоимости передаваемого

" . Так требует стандарт. На практике спецификации готовятся на компьютере в электронных таблицах Ехсеl и заголовки зачастую выделяются только жирным шрифтом или курсивом без подчер­кивания. Кроме того, наряду с исключением некоторых граф практикуется также изменение порядка их следования. заказчику оборудования, что является основанием для выполнения финансовых расчетов между дого­варивающимися сторонами.

5 Правила противопожарной безопасности при проектировании СКС

Общие правила проектирования технических и рабочих помещений здания, в котором монти­руется СКС, изложены в Противопожарных нормах СНиП 2.01.02-85.


Этот нормативно- технический документ определяет понятие огнестойкости зданий, сооружений и пожарных отсеков, задает требова­ния к объемно-планировочным и конструктивным решениям, конкретизирует конструкцию противопо­жарных преград и правила эвакуации людей в случае пожара. В приложениях к нормам приводятся ме­тоды испытаний строительных конструкций по распространению огня. Ряд дополнительных норм и правил приводятся также в некоторых других отечественных и зарубежных нормативных документах. Ниже приводятся их положения в той части, которая касается собственно СКС.

5.1 Кабели

Наиболее полная сводка принципов, которых следует придерживаться при проектировании ка­бельных систем, содержится в американских требованиях NEC. Согласно нормативным документам, которые выпускаются этой организацией, кабели делятся на четыре уровня по величине пожарной опасности. Основные правила применения кабелей с различным уровнем сертификации заключаются в следующем:

• Кабель, не имеющий сертификации ни по одному из четырех уровней, нельзя применять для внутренней прокладки в зданиях, однако до 15 м такого кабеля может быть проложено внутри здания до места его подключения к сертифицированному кабелю внутренней прокладки.

• Открытую проводку можно выполнять кабелем с уровнем сертификации не ниже требуемого.

• Не р1еnum-кабель можно прокладывать в р1еnum-полостях только в полностью закрытыми кожухами из несгораемых материалов, например в металлических трубах.

например в металлических трубах.

• Кабель с сертификатом уровней 3 и 4 можно прокладывать в вертикальных стояках только в несгораемых трубах или в огнеупорных шахтах, оборудованных огнезадерживающими заглушка­ми в перекрытиях. Элементы защиты от воздей­ствия пламени должны иметь сертификат UL, а межэтажные перекрытия должны всегда выпол­няться из огнеупорных материалов.



• В жилых зданиях телекоммуникационные кабели СМХ и кабели систем дистанционного управле­ния CL2X/CL3X, то есть имеющие сертификат четвертого уровня (выдержавшие испытание только тестом VW-1, можно прокладывать как кабель обычного применения, если его диаметр не превышает 0,25 дюйма (6,3 мм).



• В жилых зданиях телевизионные кабели CATVX можно прокладывать как кабель общего приме­

нения, если его диаметр не превышает 0,375 дюйма (9,5 мм).

• В нежилых зданиях кабели СМХ, CL2X/CL3X и CATVX можно прокладывать только в не­сгораемой оболочке, выступать из которой они могут не более, чем на 10 футов (305 см). Проходы кабелей через стены, перегородки и перекрытия в производственных помещениях и ка­бельных сооружениях по СНиП 3.05.06-85 [12] должны быть заделаны несгораемыми материалами, например, цементом с песком в соотношении 1:10, глиной с песком в соотношении 1:3, глиной с цемен­том и песком в соотношении 1,5:1:11. Заделка осуществляется по всей толщине стены или перегород­ки, Рис. 41.

5.2 Кабельные каналы и технические помещения

Действующие нормативно-технические материалы накладывают достаточно жесткие требования на параметры отдельных архитектурных элементов технических помещений. Так, в частности, согласно инструкции СН 512-78 материал межэтажных перекрытий, стен и перегородок технических помещений (аппаратных и кроссовых) должен быть несгораемым, а конструкция и исполнение этих элементов должны обеспечивать огнестойкость не менее 45 минут. Дверь изготавливается из трудносгораемого материала и должна иметь предел огнестойкости 0,6 часа.

Для удаления дыма в случае пожара в помещениях аппаратных, не имеющих оконных проемов в наружных стенах, должны устанавливаться вытяжные шахты с ручным и автоматическим открывани-ем в случае пожара. Площадь поперечного сечения этих шахт выбирается из расчета не менее 0,2 % от площади помещения. Расстояние от шахты до' наиболее удаленной точки помещения не должно пре­вышать 20 м.

В соответствии со СНиП 2.01.02-85 [п] каркасы подвесных потолков при их наличии следует выполнять из негорючих материалов.

Плиты фальшпола изготавливаются по меньшей мере из трудносгораемого материала с преде­лом огнестойкости 30 минут. Опоры и стойки должны быть несгораемыми. Покрытие пола допускается выполнять из сгораемых материалов.


Отметим также, что многие изготовители декоративных коробов и фальшполов вводят в состав аксессуаров выпускаемой ими продукции различные маты, заглушки и другие аналогичные им элементы из несгораемого материала. После монтажа эти элементы согласно СНиП 512-78 объединяются в единое целое общим понятием несгораемая диафрагма. Предел огнестой­кости диафрагм должен быть не менее 45 минут, а площадь образуемых ими отсеков не должна превы­шать 250 м2. Прокладка кабелей и прочих коммуникаций через конструкцию диафрагм осуществляется только через специальные обоймы с применением несгораемых уплотняющих материалов.

6 Особенности построения кабельной разводки СКС для передачи охраняемой информации

В данном разделе рассматриваются особенности построения кабельной разводки СКС, предна­значенной для передачи охраняемой информации 12 разнообразных видов со степенью секретности не выше "секретно". Необходимость отнесения той или иной системы связи к закрытой определяется ру­ководством предприятия (учреждения) Заказчика.

Доступ к охраняемой информации приводит к следующим отрицательным последствиям для предприятия:

•  нарушение конфиденциальности сведений, передаваемых по информационной сети пред­приятия;

•  получение неуполномоченными лицами на основании анализа сетевого графика данных о внутренней структуре предприятия, режимах его работы и т.д.;

•  возможность частичного или полного нарушения функционирования сети и доступа к се­тевым ресурсам (массивы данных, сетевые принтеры и т.д.).

Основным нормативным документом, в соответствии с которым осуществляется построение кабельной разводки сетей для передачи охраняемой информации, являются "Специальные технические требования Гостехкомиссии ..." СТР-97. Данный документ имеет гриф "секретно", поэтому далее при­водятся только его общие положения и рекомендации, которые могут быть использованы в процессе проектирования СКС, но не попадают под действие указанного грифа.

Основными принципами, которые положены в основу создания кабельной разводки, исполь­зуемой в процессе построения сетей закрытой связи, является;



• минимизация уровня внешнего излучения, создаваемого информационными сигналами, пере­даваемыми по кабельным трактам СКС;

• использование технических решений, обеспечивающих полное устранение наводок в сосед­них кабелях или же их маскировку;

• применение специальных проектных и организационных решений, делающих невозможным или по меньшей мере сильно затрудняющих непосредственный несанкционированный доступ к линей­ным кабелям и коммутационному оборудованию кабельной системы.

6.1 Способы минимизации уровня внешнего излучения

Для организации трактов передачи структурированных кабельных систем согласно действую­щим' редакциям стандартов могут использоваться волоконно-оптические и симметричные кабели. Скрутка витых пар симметричного кабеля позволяет добиться подавления отрицательного воздействия на передаваемые информационные сигналы внешних помех. Одновременно она достаточно эффективно минимизирует внешнее электромагнитное поле, возникающее вокруг кабеля в случае передачи по нему информационного сигнала. Тем не менее, остаточное значение напряженности внешнего поля оказыва­ется вполне достаточным для возможности перехвата передаваемой по электрическому кабелю охра-

12 Иногда используется эквивалентный термин «защищенные сети»

• электрические кабели сети закрытой связи должны быть зашумлены.

6.2.2 Требования к коммутационному оборудованию

Для построения сети закрытой связи применяется выделенное из сети открытой связи комму­тационное оборудование на всех уровнях построения кабельной разводки. Коммутационное оборудова­ние сети закрытой связи желательно размещать в технических помещениях с тамбурами, входы кото­рых снабжены датчиками открывания/закрывания, замками с дистанционным управлением. Внутреннее пространство тамбуров снабжается средствами видеонаблюдения и видеорегисррации.

Строительными решениями, принимаемыми на архитектурной фазе проектирования, обеспе­чивается размещение коммутационного оборудования сети закрытой связи на расстоянии не менее 5 м от границ контролируемой зоны.



Коммутационное оборудование, которое располагается вне кроссовых и аппаратных, должно устанавливаться в металлических шкафах или кожухах. Крышки и двери этих шкафов в обязательном порядке оборудуются приспособлениями для опечатывания или опломбирования. Использование этих шкафов для установки коммутационного оборудования открытой сети не рекомендуется.

Все конструктивы для размещения коммутационного оборудования должны быть обязательно снабжены клеммами для заземления экранирующих оболочек кабелей.

При включении в коммутационное оборудование сети закрытой связи прямых абонентских и соединительных линий внешних телекоммуникационных операторов производится зашумление этих линий с помощью генератора шума с уровнем выходного сигнала не ниже -51 дБ.

6.2.3 Особенности применения волоконно-оптических кабелей

Волоконно-оптическая техника с точки зрения информационных систем обеспечивает сущест­венно более высокую стойкость к попыткам несанкционированного доступа и съема охраняемой ин­формации. Это обусловлено такими техническими особенностями волоконно-оптической элементной базы как значительно меньшие мощности передаваемых сигналов и небольшие габариты самого воло­конного световода. Поэтому основным видом защиты конфиденциальной информации являются про­ектные решения, которые сводятся к следующим положениям:

•  ограничение несанкционированного доступа к линейно-кабельным сооружениям и комму­тационному оборудованию;

•  соблюдение задаваемого ТУ минимального радиуса изгиба кабелей различных видов. Из-за малого внешнего диаметра оптического кабеля и отсутствия в некоторых конструкциях металлических элементов измерения сопротивления оболочки с целью контроля ее целостности, а так­же содержание этих кабелей под избыточным воздушным давлением сопряжено со значительными сложностями. Поэтому для обнаружения непосредственного несанкционированного подключения к волоконному световоду, выполняемого с помощью ответвителя изгибного типа, можно только в случае применения специального контрольного оборудования.



6. 3 Технические решения для отдельных подсистем СКС

6.3.1 Решения для рабочих мест

Защита от НСД на рабочем месте на уровне технических решений сводится к следующим ме­роприятиям:

• блокировка свободных розеточных модулей ИР;

•  блокировка оконечных шнуров с обеих сторон

•  контроль целостности подключения в рабочих помещениях пользователей;

• наблюдение за рабочими помещениями

Общим принципом, который положен в основу всех перечисленных выше мероприятий, явля­ется предупреждение возможности несанкционированного подключения как к задействованным, так и незадействованным розеточным модулям ИР. Дополнительный уровень защиты от НСД в данном слу­чае обеспечивается установкой оконечного сетевого оборудования в стойки, оборудованные защитны­ми кожухами с крышками и люками, закрываемыми на замок. Естественно, что данное мероприятие может применяться только в рабочих помещениях специального вида.

6.3.2 Решения для линейной кабельной проводки

Защита от НСД линейной кабельной проводки сводится к следующим мероприятиям:

•  обязательная проверка корректности выполнения любого изменения в схеме кабельной проводки информационно-вычислительной сети предприятия.

7 Пример проектирования СКС

Рассмотрим пример использования изложенного выше материала для проектирования кабель­ной системы в некотором гипотетическом проекте.

7.1 Исходные данные

СКС устанавливается в 4-этажном здании (Рис. 42) с размерами в плане 50 х 15 м. Высота эта­жа в свету между перекрытиями составляет 3,5 метра, общая толщина межэтажных перекрытий равна 50 см. В здании на всех этажах использована однотипная коридорная планировка рабочих помещений, которые имеют одинаковые размеры 6 м х 3 м. Коридор шириной 3 м проходит по всей длине продоль­ной оси здания, Рис. 43.

В коридорах здания имеется подвесной потолок с высотой свободного пространства 35 см, в помещениях здания подвесного потолка нет. Стены помещений изготовлены из обычного кирпича и покрыты штукатуркой, толщина которой составляет 1 см.


Каких-либо дополнительных каналов в полу и стенах, которые могут быть использованы для прокладки кабелей, строительным проектом здания не предусмотрено. Перечень технических помещений, выделенных под кроссовые и аппаратную, приведен в Таблица 37.

Создаваемая СКС должна обеспечивать функционирование оборудования ЛВС и телефонной сети здания, то есть на каждом рабочем месте монтируется информационная розетка с двумя розеточ-ными модулями. Дополнительно предусматривается соединение учрежденческой АТС с входным 100-парным кроссом городской телефонной сети.

Помимо информационных розеток, на рабочем месте монтируется две силовые розетки, под­ключенные к сети гарантированного электроснабжения, и одна силовая розетка, подключенная к сети бытового электроснабжения. Прокладку силовых кабелей и установку силового распределительного оборудования осуществляет смежная субподрядная организация.

В соответствии с требованиями заказчика блоки розеток устанавливаются на высоте 1 м над уровнем пола. Выполнение кабельной разводки в рабочих помещениях осуществляется в декоративных коробах.

7.2 Архитектурная фаза проектирования

На каждом этаже здания согласно плану имеется по 30 рабочих помещений площадью по 18м2 каждое, то есть общая рабочая площадь этажа равна 540 м2. В соответствии со СНиП 2.09.04-87, пункт 3.2, для обслуживания этой площади необходимо 135 блоков розеток, а всего в здании - 540 блоков розеток. Расчет на основе площади отдельного рабочего помещения дает другое значение. В каждом помещении согласно указанной норме монтируется по четыре розеточных блока, то есть всего на этаже будет 120 розеток. Разница в расчетах по различным критериям получается из-за того, что площадь от­дельного рабочего помещения составляет не 16, а 18 м2. Обычно в проект закладывают большую циф­ру, которая получается расчетом из общей площади этажа. Дополнительные розетки устанавливаются в коридорах, технических помещениях и в некоторых рабочих помещениях и используются, например, для подключения активных сетевых устройств коллективного пользования типа принтеров и факсов, телефонов постов охраны, серверов и т.д.



Неиспользованные в процессе построения СКС розетки остаются в ЗИП и применяются как для ремонта в процессе текущей эксплуатации кабельной системы, так и для решения задач расширения. В

случае особой требовательности Заказчика к де­шевизне СКС в договор закладывается положе­ние о выкупе системным интегратором неис­пользованных розеток по номинальной стоимо­сти после завершения строительства кабельной системы.

Для прокладки кабелей горизонтальной подсистемы на этажах вдоль коридора за подвес­ным потолком устанавливаются лотки. Расстоя­



ние от верхней кромки лотка до капитального потолка равно 25 см. Кроссовая располагается в центре этажа и поэтому на каждую половину лотка укладываются кабели, обслуживающие 270 м2 рабочей площади. Площадь поперечного сечения лотка на основании параграфа 3.4.4.2 с учетом наличия на каждом рабочем месте двух розеток составляет 650*(270/10)*2/3 = 11700 мм2. Такой площадью обладает стандартный кабельный лоток размером 200 х 60 мм. По мере удаления от кроссовой могут быть ис­пользованы лотки меньшего сечения.

В рабочих помещениях прокладка кабеля в соответствии с требованиями Заказчика выполняет­ся в декоративных коробах. Для перехода от лотков к коробам в стенках коридора сверлятся отверстия, в которые устанавливаются закладные трубы. На основании данных Таблица 17 внутренний диаметр трубы должен составлять около 26 мм. Согласно приведенным выше расчетам в каждой комнате уста­навливается по четыре блока розеток по два с каждой стороны. На основании этого емкость декора­тивного короба выбирается из расчета прокладки в нем четырех горизонтальных информационных и двух силовых кабеля (один для системы гарантированной электропитания компьютерного оборудова-

иризимгольныА ишрирмациинных и питания компьютерного оборудова­ния, другой для питания розеток бытового электроснабжения). Рас­четный диаметр горизонтального кабеля принимаем равным 5,5 мм, то есть на 10 % выше его номи­нального внешнего диаметра.


Это позволяет учесть увеличение не­ обходимой площади сечения за счет неровностей его укладки. Тогда общая площадь поперечно­го сечения четырех информацион­ных кабелей составляет примерно



100 мм2. При 50-процентном заполнении секции короба, в которой разместятся эти кабели, площадь ее поперечного сечения должна составлять 200 мм2. Кроме того, в декоративном коробе должна быть пре­дусмотрена по меньшей мере одна отдельная секция, куда выполняется укладка силовых кабелей. С учетом всех перечисленных выше соображений в данном конкретном случае используем 3-секционный короб типа L/30026 компании Legrand размером 60 х 16 мм, площадь поперечного сечения центральной секции которого составляет 200 мм2, а габариты боковых секций достаточны для размещения силовых кабелей. В качестве крепежного элемента коробов и розеточных модулей может применяться нейлоно­вый дюбель или джет-плаг.

Помещения кроссовых и аппаратной согласно схеме Рис. 43 и Таблица 37 располагаются непо­средственно друг над другом. Поэтому в качестве вертикальных стояков для магистральных кабелей можно использовать слоты или рукава с соответствующей крепежной арматурой. Площадь межэтажно­го проема для установки рукавов или слотов выбирается с учетом положени параграфа 3.4.3 и нахож­дения аппаратной в помещении 111 (то есть на первом этаже). Учтем также, что проем с первого на второй этаж обслуживает три этажа, тогда как через проем с второго этажа на третий проходят кабели, обслуживающие два этажа. Результаты расчетов площади проемов сведены в Таблица 38. На их осно­вании слот в перекрытии между первым и вторым этажами имеет габариты 300 х 50 мм. Габариты ос­тальных слотов выбираются такими же из соображений единообразия или соответственно меньшими с учетом данных Таблица 38.

Площади предоставленных технических помещений для кроссовых и аппаратных соответству­ют типовым нормам (см. Таблица 37). Дополнительно контролируется возможность обеспечения в этих помещениях условий окружающей среды, описанных в параграфах 3.2 и 3.3.


В случае необходимости следует выдать смежным субподрядчикам частные технические задания на доработку помещений.

УАТС, серверы и центральное оборудование ЛВС будет размещено в помещении аппаратной, то есть используется принцип многоточечного администрирования.

7.3 Телекоммуникационная фаза проектирования

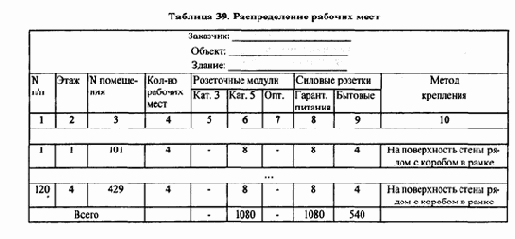

Информация о количестве информационных и силовых розеток в каждом помещении заносится в Таблица 20. Напомним, что на каждом рабочем месте предусматривается по одной информационной розетке с двумя розеточными модулями, образующими порты СКС, и по три силовые розетки, которые объединяются в единый блок. Тип розеточных модулей определяется с учетом требо­ваний по пропускной способности, конфигурации рабочего мес­та и выбранного способа крепления. В данном конкретном случае для построения информационных розеток удобно ис­пользовать двухпортовые розеточные модули. Их общее коли­чество, точно также как и число электрических силовых розе­ток находится суммированием значений в колонках 5-9 Таблица 37. Дополнительно при необходимости в специфика­цию вводятся элементы крепления силовых и информационных розеток в декоративном коробе или же рядом с ним.

7.3.1 Проектирование горизонтальной подсис­темы

На каждом рабочем месте устанавливается по два ин­формационных розеточных модуля категории 5. Количество розеток на рабочем месте было определено на архитектурной фазе проектирования, применение двух розеточных модулей категории 5 определяется соображениями универсальности.

В рассматриваемом здании отсутствуют большие залы и компактные обособленные

и компактные обособленные группы  пользователей.  На основании этого в нем не бу­дет применяться прокладка кабелей под ковром и нецеле­сообразна реализация отдель­ных участков и некоторых трасс горизонтальной подсис­темы на многопарном кабеле. В свою очередь, это означает, что в СКС не требуются точки перехода.

^ Горизонтальная под­система СКС строится на ос­нове неэкранированных 4-







парных кабелей категории 5, проложенных по два к каждому блоку розеток. Требуемое количество ка­беля рассчитывается с использованием эмпирического метода, так как на каждом этаже имеется свыше 30 информационных розеток и выполнено требование равномерного распределения розеток по обслу­живаемой площади.

На каждом этаже находится по 135 рабочих мест. Согласно параграфу 4.6.4.2 для размещения коммутационного оборудования СКС и активного сетевого оборудования ЛВС в кроссовых в этом случае используем по два монтажных шкафа высокой 42U устанавливаемых рядом друг с другом со сня­тыми боковыми станками.

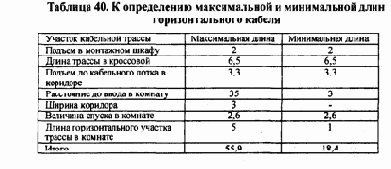

Подъем от выводного отверстия монтажного шкафа до кабельных лотков в коридорах и спуск до декоративного короба в комнатах составляет 3,25 + 2,25 = 5,5 метров 14. Длина трассы кабеля по пла­ну от кроссовой до ближайшего и до наиболее удаленного блока розеток составляет 5 метров и 35 мет­ров, соответственно. Тогда минимальная и максимальная длины кабелей составляют, соответственно, 5,5 + 5 = 10,5 метров и 5,5 + 35 = 40,5 метров, а средняя длина кабельных трасс будет равна (10,5 + 40,5) / 2 * 1,1 + 3 = 31 м. Одной катушки кабеля будет достаточно для прокладки (305 / 31) = 9 средних ка­бельных трасс. Тогда для создания горизонтальной подсистемы необходимо 540 * 2 / 9 = 120 катушек кабеля или 120 * 305 = 36600 метров кабеля.

7.3.2 Проектирование подсистемы внутренних магистралей

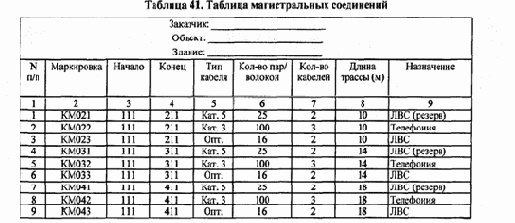

Кабели подсистемы внутренних магистралей связывают между собой помещения кроссовых и аппаратную. По этим кабелям передаются, в основном, информационные потоки сетевой аппаратуры ЛВС и телефонные сигналы учрежденческой АТС. В соответствии с принятым в системе принципом использования двухпортовых информационных розеток на рабочих местах и с учетом отсутствия этаж­ных выносов учрежденческой АТС, следует ожидать передачи по магистральным кабелям сигналов значительного числа телефонных разговоров. Исходя из этого и согласно принятому принципу много­точечного администрирования, принимается следующая идеология построения подсистемы внутренних магистралей:



•  часть подсистемы внутренних магистралей, предназначенная для обслуживания работы телефон­ной сети, строится на многопарном электрическом кабеле категории 3;

•  для организации части подсистемы внутренних магистралей, обслуживающей работу ЛВС, исполь­зуется волоконно-оптический кабель со 100-процентным его дублированием электрическим кабе­лем категории 5.

Рассчитаем емкость кабелей в парах/волокнах. Проектируемая кабельная система имеет высо­кую степень интеграции: две информационных розетки с соответствующим количеством горизонталь­ных кабелей на рабочее место. Поэтому на каждое рабочее место во внутренней магистрали здания сле­дует предусмотреть две пары категории 3, 0,4 пары категории 5 и 0,2 волокна, а, соответственно, на каждый этаж - 270 пар категории 3, 54 пары категории 5 и 27 оптических волокон. Используя извест­ные значения высоты этажей (4 м) и запаса для разделки кабеля (3 м с каждого конца) с учетом того, что вертикальный стояк проходит непосредственно через помещения кроссовых, рассчитываем длины трасс магистральных кабелей. Результаты расчетов заносятся в соответствующие графы Таблица 41.



Суммируя полученные значения, получаем, что с учетом технологического запаса в 10% по­требуется 95 метров 25-парного кабеля категории 5, 143 метра 100-парного кабеля категории 3 и 95 метров 16-волоконного оптического кабеля. Не все производители оборудования для СКС выпускают оптические кабели внутренней прокладки емкостью 16 волокон. Поэтому в данном случае применим

14 Напомним, что согласно исходным данным розеточные блоки и, соответственно, короб располагают­ся на высоте 1 м от пола. вдвое большее количество 8-волоконного кабеля в конструктивном исполнении по нормам противопо­жарной безопасности не ниже Riser для прокладки в вертикальных стояках.

7.3.3 Проектирование административной подсистемы

В проектируемой СКС количество модулей информационных розеток, которые предполагается использовать для обеспечения функционирования телефонной системы, совпадает с количеством розе-точных модулей для подключения ЛВС.


На основании этого в качестве коммутационного оборудования применим панели типа 110.

Из-за большого количества обслуживаемых кабелей, в аппаратной будем использовать сме­шанный способ размещения оборудования - на стене и в шкафу. В кроссовой все оборудование может быть размещено в шкафу. Другим возможным вариантом, который не применяется в данном конкрет­ном проекте, является установка открытой 19-дюймовой стойки.

Во всех технических помещениях для подключения сетевого оборудования будет использо­ваться метод коммутационного соединения.

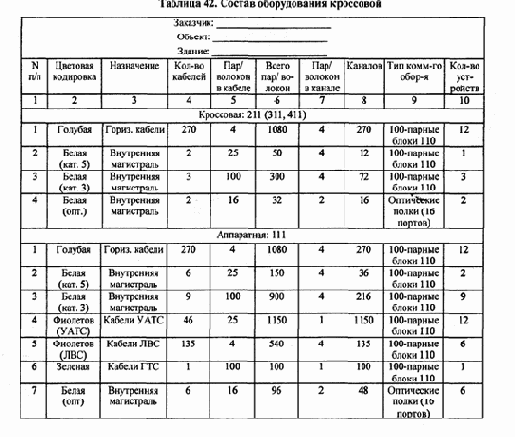

Результаты расчетов коммутационного оборудования сведены в Таблица 42.



Расчет количества отдельных функциональ­ных элементов коммутационного оборудования про­изводится в предположении того, что к одному 100-парному кроссовому блоку типа 110 подключается 24 горизонтальных кабеля или 4 многопарных кабе­ля.

Оптические кабели внутренней магистраль­ной подсистемы разводятся в 19-дюймовых полках с 16 розетками SС и высотой IU. Для монтажа вилок оптических разъемов используется технология свар­ки, укладка защитных гильз и технологического за­паса длины волокна выполняется в общий организа­тор типа сплайс-пластины.

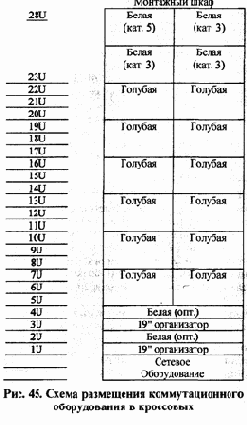

Площадь помещений кроссовых превышает рекомендуемую, поэтому оборудование может быть размещено в закрытых монтажных шкафах. Из-за большого количества обслуживаемых рабочих мест следует использовать монтажные шкафы макси­мальной высоты (42U или 45U). Запас на разделку кабеля выбран равным 3 м, поэтому шкафы устанав­ливаются рядом со стояками. На Рис. 45 показан один из вариантов размещения коммутационного оборудования в монтажном шкафу. В левой части этого эскиза отмечены единицы высоты, которые будет занимать устанавливаемое оборудование. От­метим, что собранные 19-дюймовые 200-парные кроссовые панели типа 110 содержат штатные гори­зонтальные организаторы кроссовых шнуров. До­полнительно следует предусмотреть 19-дюймовые горизонтальные организаторы высотой IU для опти­ческих полок.


Сетевое оборудование ЛВС рекомен­ дуется разместить ниже организаторов оптических полок. При емкости одного котвцентратора 12 портов оно будет занимать в шкафу 12U высоты, то есть всего в шкафу будет занято 40и из 42.



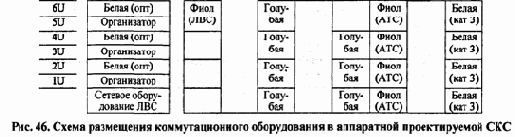

В помещении аппаратной в соответствии с принятой схемой размещения на стене помещения будет монтироваться коммутационное оборудование всех функциональных секций, за исключением магистральных «белой» категории 5 и «белой» оптической. Данный выбор объясняется тем, что маги­стральные кабели "белой" секции используются сетевым оборудованием исключительно для связи ме­жду собой без подключения рабочих мест. Для организации электрической части этой секции понадо­бятся кроссовые башни с общим количеством кроссовых блоков не менее 40 (см. Таблица 42). Преду­сматривая запас около 10%, будем использовать 5 колонн кроссовых башен, каждая из которых состоит из 400-парной и 500-парной башни. В качестве коммутационного оборудования "белой" секции катего­рии 5, которая располагается в монтажном шкафу, выберем 200-парную кроссовую панель типа 110. Для организации оптической части "белой" секции применяются полки с 16 розетками SС и высотой 1U. Согласно данным Таблица 42 число таких полок равно шести. Под каждой полкой дополнительно устанавливается организатор коммутационных шнуров. Рис. 46 показывает пример размещения кроссо-вого оборудования в помещении аппаратной.





7.3.4 Расчет количества и определение длин оконечных и коммутационных шнуров

7.3.4.1   Оконечные шнуры на рабочих местах

На рабочих местах для подключения персональных компьютеров к телекоммуникационным розеткам применяются оконечные шнуры с вилками модульных разъемов. Всего в СКС для подключе­ния рабочих станций к ЛВС предполагается использовать 540 розеточных модулей. Примем, что на первом этапе развития сети к ЛВС будет подключена 1/3 рабочих мест пользователей, то есть понадо­бится 180 шнуров плюс 10 процентов в запас на развитие. Используем шнуры длиной 2,1 метра.


Часть шнуров (около 10%) для обеспечения эксплуатационной гибкости должна иметь большую длину, на­пример, 5 метров. Таким образом, всего потребуется 200 шнуров длиной 2,1 метра и 20 шнуров длиной 4,57 метров.

Оконечные шнуры для подключения телефонных аппаратов обычно поставляются в комплекте с телефонными аппаратами и на основании этого в итоговую спецификацию не включаются.

7.3.4.2   Кроссовые В кроссовых предусматриваются следующие виды коммутационных шнуров:

• однопарные шнуры с вилками типа 110 для подключения этажных розеток к УАТС, то есть для соединения горизонтальных кабелей с многопарным вертикальным - всего 135 шнуров на этаж;

• 4-парные комбинированные шнуры для подключения горизонтального кабеля к портам этажных концентраторов ЛВС - всего 135 шнуров на этаж;

•  оптические шнуры для подключения оптических up-link-портов этажных концентраторов к верти­кальной магистрали — всего 12 шнуров на этаж;

•  резервные комбинированные 4-парные шнуры для подключения электрических up-link-портов этажных концентраторов к вертикальному кабелю категории 5 - всего 12 шнуров на этаж.

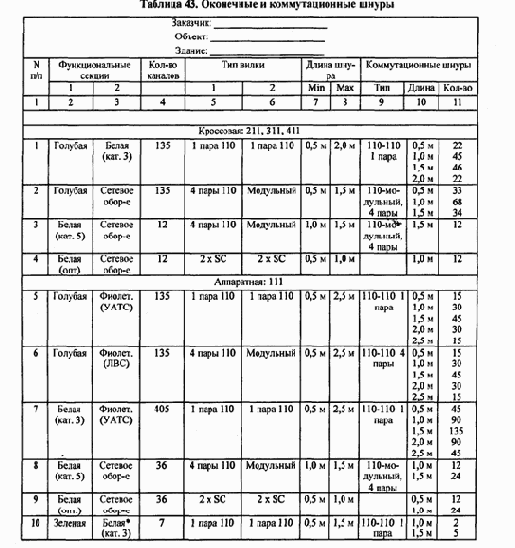

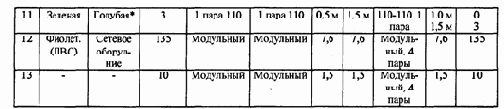

Таблица 34 содержит информацию о коммутационных шнурах, необходимых для проведения коммутации в аппаратной и кроссовых. Для определения минимальной и максимальной длины следует пользоваться схемой размещения коммутационного оборудования (пример приведен на Рис. 46). Рас­пределение длин коммутационных шнуров производится в соответствии с Рис. 40.

7.3.4.3   Аппаратная

В помещении аппаратной требуются оконечные шнуры для подключения УАТС и для подклю­чения рабочих мест первого этажа к сетевому оборудованию ЛВС.

Для подключения УАТС используются монтажные шнуры в виде 25-парных кабелей с уста­новленными на одном из концов разъемами TELCO. Их длина зависит от расстояния между УАТС и кроссовым полем. Могут быть заказаны шнуры длиной до 30 метров. В данном случае с учетом габари­тов помещения аппаратной и места расположения кросса УАТС примем длину этих шнуров равной 7 метрам.



Для подключения УАТС к СКС в помещении аппаратной будут использоваться 25-парные ка­бели категории 3 с установленными на одном конце разъемами TELCO. Свободный конец такого шнура будет разделан на фиолетовой секции коммутационного оборудования аппаратной. Каждый кабель предназначен для подключения к кабельной системе одной 16-портовой платы внутренних номеров УАТС или одной 8-портовой платы внешних номеров УАТС. Соответственно, для подключения 540 рабочих мест и 96 городских номеров потребуется 46 кабелей.

Для подключения рабочих мест первого этажа к ЛВС потребуются монтажные шнуры с вилка­ми модульных разъемов. Их длина зависит от расстояния между монтажным шкафом и кроссовым по­лем. Максимальная длина монтажного шнура достигает 10м. Некоторые производители оборудования для СКС не выпускают монтажные шнуры, поэтому в такой ситуации заказывают обычные оконечные шнуры с вилками модульных разъемов на обоих концах и разрезают их пополам или обрезают одну из вилок 15. В данном случае применим последнее решение и, исходя из предположения наличия на пер­вом этаже 135/2 = 68 рабочих станций пользователей предусмотрим для этой цели 70 стандартных шнуров длиной 7,6 метров.

Подключение концентраторов ЛВС, находящихся в помещении аппаратной и устанавливаемых в монтажном шкафу, к центральному коммутатору из-за малости расстояния скоре всего будет выпол­няться через электрические порты. Можно предположить, что в ЛВС даже в обозримой перспективе будет не более 10 обычных или коммутирующих концентраторов нижнего уровня (типовая емкость 12 - 16 портов). Для их подключения к центральному коммутатору введем в перечень оборудования 10 оконечных шнуров с вилками электрических модульных разъемов длиной по 1,5 м.

Для подключения оптических портов центрального коммутатора к трактам подсистемы внут­ренней магистрали предусматриваются оптические шнуры. Их количество равно общему суммарному числу оптических up-link-портов сетевого оборудования ЛВС в кроссовых, то есть общему числу опти­ческих шнуров в кроссовых: 36 (по 12 на этаж).





15 Из- за небольшой стоимости вилки электрического разъема второй вариант практически не проигрывает по стоимости первому и, в отличие от оптики, вполне применим на практике


т прямые городские номера

Все коммутационные панели и активное сетевое оборудование, устанавливаемое в кроссовых, монтируется в 19-дюймовых шкафах высотой 42U. Глубина шкафа выбирается в зависимости от глуби­ны корпусов активных сетевых устройств. Для улучшения условий охлаждения предусматривается вен-тиляторная полка. Анализ Рис. 45 показывает, что в шкафу монтируется 32 различных устройства, каж­дое из которых крепится в четырех точках. Для крепления предназначены по три упаковки болтов М6 и квадратных гаек на шкаф. Для установки оборудования, не имеющего элементов крепления в 19-дюймовом конструктиве, дополнительно предусматривается по одной полке на шкаф. Питание сетевых устройств выполняется от двух вертикальных распределителей.

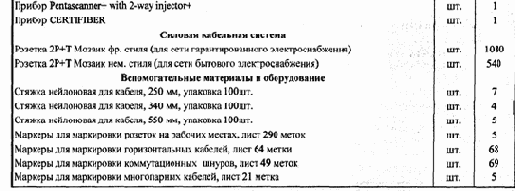

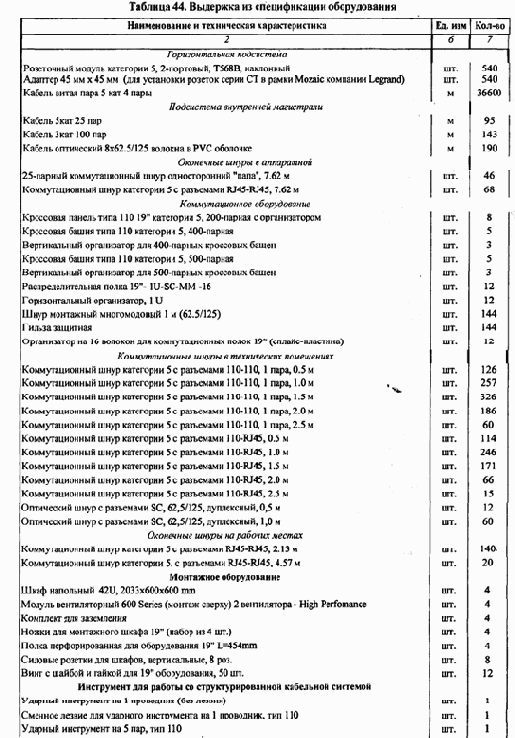

Окончательный полный вариант выдержки из спецификации по колонкам 2, 6 и 7 представлен в Таблица 44. Заполнение остальных колонок достаточно сильно зависит от конкретного производителя СКС и поэтому здесь не приводится. В спецификации предусмотрено также технологическое оборудо­вание. Однопроводный и 5-парный ударный инструменты используются при подключении кабелей к розеточным модулям информационных розеток и коммутационных панелей, приборы Pentaskaner и Certifiberг - для тестирования кабельных линий. Как ударные инструменты, так и тестирующее оборудо­вание после завершения монтажа передаются заказчику и используются им в процессе эксплуатации для различных проверок, во время мелкого ремонта, докладок кабельных линий и в других аналогич­ных ситуациях. В процессе монтажа они часто выполняют функции наглядных пособий и используются для обучения персонала заказчика, который в дальнейшем будет эксплуатировать СКС (если такое обу­чение предусмотрено договором).

Дополнительно в спецификацию введены нейлоновые стяжки различной длины, которые от­носятся к расходным материалам и с помощью которых формируются пучки из кабелей.


С помощью этих же стяжек пучки и одиночные провода привязываются к кабельным лоткам в процессе прокладки. Маркировка отдельных кабелей, шнуров и розеток выполняется клейкими маркерами. На каждый ка­бель расходуется по четыре маркера (2 для технологической и 2 для финишной маркировки), на шнур -два. Розетки маркируются один раз..

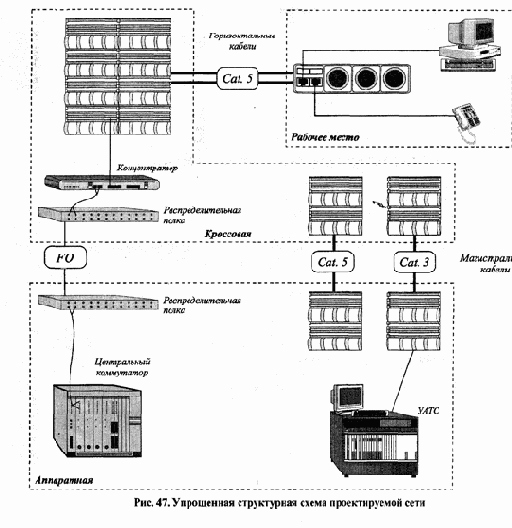

Общая структурная схема спроектированной сети изображена на Рис. 47. Для облегчения вос­приятия на чертеже не показана часть коммутационных шнуров.





'^



8 Заключение

Процедура проектирования СКС является сложным многоступенчатым процессом и состоит из двух основных стадий: архитектурной и телекоммуникационной.

Главной задачей архитектурной стадии является подготовка технических помещений, а также кабельных трасс горизонтальной и магистральной подсистем к работам по монтажу СКС.

Задаваемые стандартами требования к помещениям кроссовых и аппаратной позволяют одно­значно определить как их площадь, так и условия окружающей среды, что, в свою очередь, дает воз­можность сформулировать требования к системам инженерного обеспечения здания. Процесс проекти­рования технических помещений во многом облегчается единством требований к основным параметрам кроссовых и аппаратных с несколько более жесткими требованиями по некоторым характеристикам в отношении аппаратных.

В зависимости от архитектурных особенностей здания могут применяться различные варианты подпольных и подпотолочных кабельных каналов и вертикальных стояков, причем отдельные разно­видности кабельных трасс могут комбинироваться в достаточно широких пределах.

Расчет количества отдельных компонентов конкретной реализации СКС выполняется на теле­коммуникационной стадии проектирования. Процедуру расчета целесообразно'проводить по принципу "от частного к общему" начиная от рабочего места в соответствии с моделью иерархической звездооб­разной структуры кабельной системы. Фактором, определяющим количество отдельных компонентов СКС, является выбранная конфигурация рабочего места и заданный принцип администрирования (цен­трализованный или многоточечный).Состав оборудования технических помещений достаточно сильно зависит от выбранного способа размещения коммутационных панелей (на стене, в монтажном конст­руктиве или по смешанной схеме).

Процесс расчета компонентов на телекоммуникационной стадии может носить итерационный характер. Для облегчения перехода от одного этапа к другому, а также процедуры подготовки оконча­тельной спецификации оборудования результаты расчетов отдельных подсистем СКС рекомендуется оформлять в табличной форме и с использованием средств вычислительной техники.






Содержание раздела
