Кабельные муфты концевые наружной установки КНСт-10


Соответствуют требованиям ТУ 13781.0-86 и ГОСТ 13781.0-86.

Концевая муфта наружной установки в стальном корпусе типа КНСт с комплектом монтажных материалов предназначены для оконцевания в наружных установках трехжильных кабелей с бумажной изоляцией на напряжение до 10 кВ сечением жил от 70 до 240 мм2.

Температура окружающей среды, в которой эксплуатируется муфта, от -50°С до +50°С. Муфту можно устанавливать на высоте до 1000 м над уровнем моря.

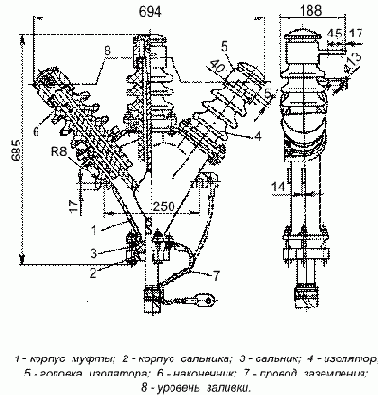

Габаритные размеры:


Комплектация муфты КНСт:

Наименование комплектующих 1 комплект
1
2
3
4
5
6
7
8
9
Корпус муфты КНСт в сборе
Мастика МБ 70\60
Припой ПОС-30
Припой А
Паяльный жир
Провод заземления 1м с напрессованным наконечником
Шнур асбестовый
Проволока оцинкованная
Обтирочный материал
1 шт.
5,5 кг.
1 кг.
0,15 кг.
0,06 кг.
1 шт.
0,025 кг.
4 м.
0,04 кг.

Муфта КНСт комплектуется наконечниками необходимого размера по желанию потребителя.

Масса смонтированной и залитой муфты - 36кг.

Муфты поставляются в упаковке по 1, 2 и 4 комплекта.
