Коммутационные аппараты



выключатели автоматические, предназначенные для коммутации

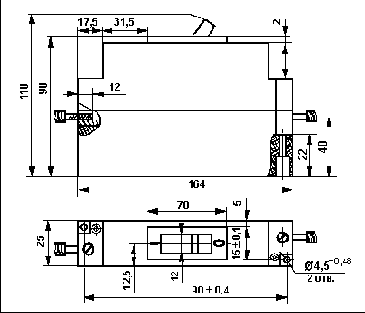

AE 2044 - выключатели автоматические, предназначенные для коммутации электросетей в нормальном режиме и для отключения в режиме, способном привести к аварии (т. е. при токах перегрузки и токах короткого замыкания), обеспечения безопасности изоляции проводников в части термических перегрузок.



ХАРАКТЕРИСТИКИ

АЕ 2044

Номинальное напряжение, В
    переменного тока частоты 50 – 60 Гц
    постоянного тока


до 380
до 440

Номинальный ток, А

63

Виды расцепителей

тепловой и электромагнитный максимальные расцепители тока

Ряд номинальных расцепителей, A

10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

Предельная коммутационная способность, кА
при U = 220 B и cos j = 0,8


4,5

Коммутационная износостойкость, циклов ВО

16000

Технические условия

ТУ 16-522064-82

Климатическое исполнение и категории размещения

УХЛ4, УЗ, ТЗ

Диапазон рабочих температур
    УХЛ4
    УЗ
    ТЗ


+1 + 35 °С
-40 + 40 °С
-10 + 45 °С

Степень защиты
    оболочки выключателей
    зажимов для присоединения внешних проводников


IP20
IP00

Масса, не более, кг

0,44 кг
