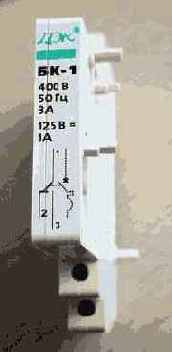

| Блок-контакт для автоматических выключателей серии ВА 101, ВА102, ВА201 | Блок-контакт (далее БК-1 ДЭК) предназначен для применения во вспомогательных цепях, цепях управления и сигнализации переменного и постоянного тока. БК-1 ДЭК может являться датчиком для световой или звуковой сигнализации, которая может быть выведена на лицевую панель щита управления, распределительного шкафа, а также на центральный пульт управления. БК-1 ДЭК указывает состояние контакта автоматического выключателя при включении (выключении) вручную, а так же после автоматического размыкания, вызванного перегрузкой или коротким замыканием. Блок-контакт БК-1 ДЭК монтируется с левой стороны выключателя и сигнализирует состояния "Включено" или "Отключено". | | | | Рис. 1 Коммутационная схема | Рис. 2 Габаритные размеры |
| | 1. Технические параметры: | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | Категория применения |
АС-13 |
DС-12 | | Номинальное рабочее напряжение Ue, В |
230 |
400 |
24 |
60 |
125 | | Номинальная частота, Гц |
50/60 |
50/60 |
- |
- |
- | | Номинальный рабочий ток Ie, А |
6 |
3 |
4 |
2 |
1 | Номинальный режим эксплуатации
|
продолжительный | | Номинальное напряжение изоляции Ui, В |
660 | Номинальное выдерживаемое
импульсное напряжение Uimp, В |
1500 | Механическая износостойкость,
циклов включении-отключения |
6000 | | Степень загрязнения |
3 | | Сечение подключаемых проводников, мм2 |
0,5 - 1,5 | | Усилие затягивания проводников, Нм |
0,7 | | Для защиты блок-контакта от токов короткого замыкания необходимо использовать автоматический выключатель ВА-101 ДЭК с номинальным током 5А. Соответствует ГОСТ Р 50030.5.1-99 "Аппаратура распределения и управления низковольтная. Часть 5.1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления"

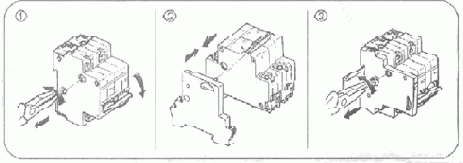

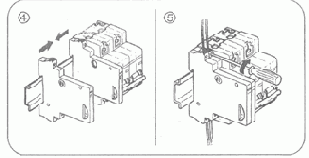

ВНИМАНИЕ: Допускается установка не более двух блок-контактов в ряд. | |
