Технический паспорт
(Устройства защитного отключения УЗО-01)

ВНИМАНИЕ: Запрещается подвергать прибор резким толчкам и ударам, бросать, подвергать сильной тряске и т.д.

УЗО-01 применяются в электрических цепях переменного тока номинальным напряжением 230(380)В и частотой 50(60)Гц. Предназначены для:

  • защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
  • защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
  • предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.

УЗО применяется для комплектации вводно-распределительных устройств (ВРУ), распределительных щитов (РЩ), групповых щитков (квартирных и этажных), устанавливаемых в общественных зданиях - детских дошкольных учреждениях, школах и высших учебных заведениях, библиотеках, гостиницах, санаториях, спортивных учреждениях, бассейнах, саунах, театрах, клубах, кинотеатрах, магазинах, предприятиях общественного питания, торговых павильонах и т.п., жилых зданиях - индивидуальных и многоквартирных, дачах, общежитиях, бытовых помещениях и т.п., в административных зданиях, производственных помещениях - цехах, мастерских, АЗС, автомойках, гаражах, складских помещениях и т.п., а так же для защиты отдельных потребителей электроэнергии.

Исключение составляют электроустановки (ЭУ), не допускающие по технологическим причинам перерыва в электроснабжении. В таких ЭУ должны применяться другие электрозащитные меры.

Рис. Структура условного обозначения

Конструкция

УЗО-01 - электромеханическое устройство, не имеющее собственного потребления энергии, состоит из следующих частей: дифференциальный трансформатор тока (ДТТ), электромагнитный расцепитель на постоянном магните, механизм свободного расцепления, пятипластинчатые дугогасительные камеры, комбинированные зажимы из посеребрённой меди и анодированной стали, рукоятка управления "ВКЛ - ВЫКЛ" и т.д.
Прибор оборудован кнопкой "Тест" для периодической проверки работоспособности.

Все узлы УЗО заключены в корпус, изготовленный из негорючей пластмассы.

УЗО-01 имеет возможность соединения с автоматическими выключателями ВА 102 ДЭК с помощью U- образной контактной шины.

Принцип действия
Функционально УЗО-01 можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток (ток утечки) в проводниках, поводящих электроэнергию к защищаемой ЭУ.

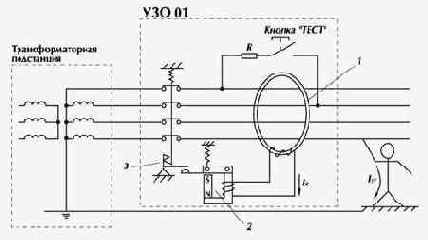

Принцип действия устройства защитного отключения, реагирующего на ток утечки, поясняется на рис. 1. В нормальном режиме, при отсутствии тока утечки, по проводникам силовой цепи, проходящим сквозь окно магнитопровода ДТТ (1), протекают рабочие токи нагрузки. Эти токи наводят в магнитном сердечнике ДТТ равные, но векторно встречно направленные магнитные потоки. Результирующий магнитный поток равен нулю, следовательно, ток во вторичной обмотке также равен нулю. Вся система находится в состоянии покоя.

При возникновении тока утечки (например утечки на землю или прикосновении человека к токоведущим частям ЭУ) - баланс токов в питающих проводниках, а следовательно и магнитных потоков в сердечнике, нарушается и во вторичной обмотке ДТТ появляется трансформированный дифференциальный ток I2. Если этот ток превышает значение уставки электромагнитной защёлки на постоянном магните (2), защелка срабатывает и, посредством рычага, размыкает замок механизма свободного расцепления (3), тем самым, отключая защищаемую цепь от питающей сети.

Рис.1 Принцип действия
Условия эксплуатации
Температура окружающего воздуха должна быть в пределах от -5 до +40°С, а ее среднесуточное значение не должно превышать +35°С.

Высота места установки не должна превышать 2000м над уровнем моря.

Воздух должен быть чистым, относительная влажность не должна превышать 50% при максимальной температуре +40°С. При более низких температурах допускается более высокая относительная влажность, например 90% при +25°С.

Окружающая среда невзрывоопасная, не содержащая газы, жидкость и пыль в концентрациях, нарушающих работу УЗО.



Магнитное полев месте монтажа не должно превышать 6-кратного магнитного поля земли в любом направлении.


 Условия хранения
Устройство должно храниться в закрытом, сухом, защищенном от влаги месте при температуре от -25 до +40°С, относительная влажность воздуха не должна превышать 98% при температуре +25°С. Среднемесячная относительная влажность не более 90% при температуре +20 ±5°С.

Общие указания, монтаж, эксплуатация и обслуживание устройства
Монтаж должен производиться в защищенном от осадков, проветриваемом помещении при температуре не выше +40°С, не ниже -25°С.

Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный электротехнический персонал.

УЗО должно включаться в схему последовательно с устройством защиты от сверхтоков (автоматическим выключателем или предохранителем). Причем, номинальный ток нагрузки УЗО должен быть на ступень выше или равен току устройства защиты. Это необходимо для того, чтобы обеспечить надежную коммутацию цепей нагрузки с учетом возможных перегрузок.

Устройство крепится на монтажную рейку (DIN) 35х7.5мм (стандарт ЕН 50022) с помощью защелки.

ВНИМАНИЕ. Монтаж УЗО на DIN-рейку необходимо производить аккуратно, т.к. корпус прибора изготовлен из хрупкой негорючей пластмассы, и при неосторожном обращении возможна поломка крепёжного замка.

Рабочее положение устройства - вертикальное (обозначением "ВЫКЛ" рукоятки управления - вверх), с отклонением до 5° в любую сторону от указанной плоскости.

Перед установкой устройства необходимо убедиться:

  • в соответствии его параметров (маркировки УЗО) требуемым условиям;
  • в отсутствии внешних повреждений;
  • в работоспособности механизма (фиксации при переключении), произведя несколько переключений.
При движении рукоятки управления вверх в положение "ВКЛ", устройство переходит во включенное состояние, при движении вниз в положение "ВЫКЛ" - в выключенное состояние.

Для подсоединения необходимо использовать медные провода (кабели) или медные шины.


Рекомендуется использовать проводники с классом не менее 2 (многопроволочные), при этом жилы необходимо оконцевать медными тонкостенными гильзами. Также рекомендуется применять специальные кабельные наконечники .

В случае, когда используются проводники с жилой 1-го класса (однопроволочные), жилы необходимо складывать вдвое для создания лучшего контакта.

Подвод напряжения к выводам выключателя от источника питания осуществляется со стороны выводов 1,3,5,N (сверху). Затягивать зажимные винты необходимо с усилием 2,5 Н·м.

При установке устройства необходимо убедиться в том, что в зоне защиты УЗО нулевой рабочий проводник N не имеет соединений с заземленными элементами и нулевым защитным проводником PE.

Необходимо ежемесячно проверять работоспособность устройства, нажатием кнопки тест "Т". Немедленное срабатывание устройства означает его исправность.

При срабатывании УЗО (рукоятка управления переходит в положение "ВЫКЛ"), необходимо тщательно обследовать состояние изоляции проводников и потребителей защищаемой цепи и устранить причины, вызвавшие возникновение тока утечки. Затем устройство необходимо привести в рабочее состояние взводом рукоятки управления в положение "ВКЛ".

Основные параметры
Количество полюсов
Номинальное напряжение Un, В
Частота fn, Гц
Номинальный ток нагрузки In, А
     - 2-х полюсное
     - 4-х полюсное
Номинальный отключающий дифференциальный ток (уставка) In, mA
Номинальный неотключающий дифференциальный ток Inо, mA
Номинальная включающая и отключающая способность Im, А
Номинальный условный ток короткого замыкания (КЗ) Inc, А
Время отключения (срабатывания) при I?n, не более сек
Механическая износостойкость:
     - механических циклов, не менее
   в том числе коммутационная износостойкость
     - электрических циклов, не менее
Сечение подключаемого провода, кв. мм
Степень защиты
Функциональное исполнение
2,4
240/415
50

16,25,32,40,63,80,100
16,25,32,40,63,80

10,30,100,300
0.5In
1500
3000
0.05

10000

2500
1-35
IP20
АС*



* - данное исполнение означает, что УЗО реагирует на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно нарастающий (ГОСТ Р 50807 - 95).

Содержание драгоценных металлов
Содержание серебра, граммы:

- 2-х полюсное ...................... 1,10±0,02
- 4-х полюсное ...................... 2,20±0,02

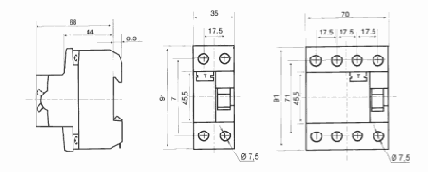

Рис.2 Габаритные размеры УЗО 01
Гарантийные обязательства
УЗО-01 соответствует требованиям нормативных документов ГОСТ Р 50807-95 и требованиям пожарной безопасности, установленным в НПБ 243-97.

Предприятие - изготовитель гарантирует надежную работу УЗО в течение одного года со дня продажи при соблюдении условий эксплуатации и хранения.
