| | | | | Устройства защитного отключения
УЗО 01 ДЭК
| Устройства защитного отключения (УЗО) серии УЗО 01 предназначены для защиты от поражения электротоком и возникновения пожара из-за токов скользящего разряда при утечке на землю. Устройства применяются в низковольтных электрических сетях бытового и промышленного назначения. Соответствуют ГОСТ Р 50807-95 (МЭК 755-83). |

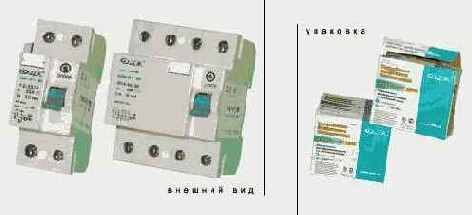

| | Конструкция и принцип действия | | Приборы выполнены в корпусах из неподдерживающей горение пластмассы, снабженных замками для установки на рейку DIN.
Устройства защитного отключения выпускаются в двух- и четырехполюсном исполнении.
Принцип действия устройства защитного отключения серии УЗО 01 основан на фиксации дифференциального тока (разница между прямым и обратным токами), возникающего при утечке на землю.
Датчиком наличия дифференциального тока (тока утечки) служит дифференциальный трансформатор тока , сигнал с которого подается сразу на катушку устройства отключения токового расцепителя , выполненную на постоянном магните. При этом происходит размагничивание катушки, и токовый расцепитель срабатывает без постороннего источника питания.
Медный токовый расцепитель имеет посеребренные контакты и снабжен девятипластинчатой четырехсторонней дугогасительной камерой, что дает высокие характеристики коммутационной износостойкости и предельной коммутационной способности.
Комбинированные зажимы из посеребренной меди и анодированной стали обеспечивают надежный контакт с медными и алюминиевыми проводниками сечением от 1 до 35 мм2.
УЗО подключается последовательно с автоматическим выключателем для защиты от сверхтоков.
УЗО предназначено для работы в трехпроводной сети, т.е. в сети, где защитный проводник "земля" и рабочий "ноль" разделены.
В период эксплуатации рекомендуется ежемесячно проверять работоспособность УЗО путем нажатия на кнопку "Тест". Отключение УЗО свидетельствует о том, что устройство исправно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Количество полюсов | 2,4 | | Номинальное напряжение, Un, B | 240/415В | | Номинальная частота сети, fn, Hz | 50 | | Ток нагрузки, In, A | 16,25,32,40,63,80,100 | | Отключающий дифференциальный ток Idn, мА | 10,30,100,300 | | Коммутационная износостойкость циклов | 2500 | | Номинальный условный ток короткого замыкания Inc, А | 3000 | | Время отключения при нормальном токе утечки, с | не более 0,05 | | Сечение подключаемого провода, мм2 | 1 : 25 | | Механическая износостойкость, циклов | 10000 | | | | | | |
