УЗО 02 ДЭК
| УЗО-02 применяется в основном в качестве вводных УЗО для комплектации вводно-распределительных устройств, в общественных, административных и жилых зданиях - индивидуальных домов, коттеджей и т.п., а так же производственных помещений в иелях пожарной безопасности для предотвращения возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты. |

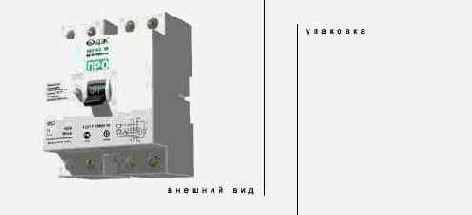

| | Конструкция и принцип действия | | Приборы выполнены в корпусах из неподдерживающей горение пластмассы, снабженных замками для установки на рейку DIN.
Устройства защитного отключения выпускаются в четырехполюсном исполнении.
Монтаж УЗО-02 может быть осуществлён на монтажную рейку DIN 35x7,5 или непосредственно на панель щита при помощи двух винтов.
УЗО подключается последовательно с автоматическим выключателем для защиты от сверхтоков.
В период эксплуатации рекомендуется ежемесячно проверять работоспособность УЗО путем нажатия на кнопку "Тест". Отключение УЗО свидетельствует о том, что устройство исправно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Номинальный ток нагрузки In, A | 100 | | Количество полюсов | 4 | | Номинальное напряжение Un, B | 230/400 50 Гц | | Номинальный отключающий дифференциальный ток (уставка) Idn, mA | 100, 300 | | Номинальный неотключающий дифференциальный ток Ino, mA | 0.5In | | Номинальная включающая и отключающая способность Im, A | 1500 | Номинальный условный ток короткого замыкания (КЗ) Inc, A
| 3000 | | Износостойкость, циклов не менее | 20000 | | Время отключения (срабатывания) при In, не более сек | 0,05 | | Сечение подключаемого провода, мм2 | 2.5 - 50 | | Степень защиты | IP20 | | Функциональное исполнение | AC* | | | * - данное исполнение означает, что УЗО реагирует на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно нарастающий (ГОСТ Р 50807 - 95)
| | | | | | |
