Технический паспорт
(Выключатели автоматические ВА-101, ВА-102, ВА-201)
|
|
Рис. Структура условного обозначения |
Автоматические выключатели серии ВА 101, 102, 201 предназначены для применения в электрических цепях переменного тока, их защиты при перегрузках и токах короткого замыкания (КЗ). Также могут использоваться для нечастых оперативных включений и отключений указанных цепей.
|
|
Рис.1 Выключатель автоматический ВА 101 |
|
|
Рис.2 Выключатель автоматический ВА 102 |
|
|
Рис.3 Выключатель автоматический ВА 201 |
Автоматический выключатель состоит из следующих частей: механизм управления, электромагнитный и тепловой расцепители, дугогасительная камера и т.д. Все узлы выключателя заключены в корпус, изготовленный из не поддерживающей горения пластмассы.
Выключатели ВА 102 имеют возможность соединения между собой и с УЗО-01 ДЭК с помощью U-образной контактной шины.
Выключатели ВА 201 имеют усовершенствованную конструкцию механизма управления и механизма свободного расцепления для снижения эффекта дребезжащего контакта, вследствие чего, во время включения, замыкание контактов происходит мгновенно независимо от скорости движения рукоятки управления.
Когда в защищаемой линии возникает перегрузка, ток перегрузки заставляет биметаллическую пластину изогнуться, которая в свою очередь толкает рычаг, воздействующий на механизм свободного расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки.
Когда в защищаемой линии возникает ток КЗ, сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм свободного расцепления. Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействия токов КЗ.
Собственное время срабатывания выключателя не более 0,02 сек.
Температура окружающего воздуха должна быть в пределах от -5 до +40 °С, а ее среднесуточное значение не должно превышать +35 °C.
Высота места установки над уровнем моря не должна превышать 2000 м.
Воздух должен быть чистым, относительная влажность не должна превышать 50% при максимальной температуре +40 °C. При более низких температурах допускается более высокая относительная влажность, например 90% при +20 °C.
Окружающая среда невзрывоопасная, не содержащая газы, жидкость и пыль в концентрациях, нарушающих работу выключателей.
Выключатели должны храниться в закрытом сухом защищенном от влаги месте при температуре от -25 до +40 °C, относительная влажность воздуха не должна превышать 98% при температуре +25 °C. Среднемесячная относительная влажность не более 90% при температуре +20 ± 5 °C.
|
Общие указания и порядок установки |
|
При выборе номинала выключателя необходимо иметь ввиду, что данные таблицы 2 действительны для выключателей, работающих при температуре +30*5 °С. При изменении температуры на каждые 10 °С номинальный ток автоматического выключателя изменяется в обратной пропорции на 5%.
Монтаж должен производиться в защищенном от снега и дождя, проветриваемом помещении при температуре не выше +40 не ниже -25°С.
Установку выключателя должен производить только квалифицированный специалист.
Выключатель крепится на рейку DIN 35 х 7,5 мм (стандарт ЕН 50022) (рис. 4).
Рабочее положение выключателей вертикальное, обозначение "ВЫКЛ" вверх, с отклонением до 5° в любую сторону от указанной плоскости.
Перед установкой выключателя необходимо проверить автомат на отсутствие внешних повреждений, также произвести несколько включений и отключений чтобы убедиться, что механизм работает исправно.
Проверьте маркировку на автомате, соответствует ли она требуемым условиям.
Для подсоединения необходимо использовать медные проводники (кабели) или медные соединительные шины. Рекомендуется использовать проводники с классом жилы не менее 2 (многопроволочные), при этом жилы рекомендуется оконцевать медными тонкостенными гильзами. Также рекомендуется использовать специальные кабельные наконечники (см.
наконечник SC(MCB)).
В случае, когда используются проводники с жилой 1-го класса (однопроволочные), жилы необходимо складывать вдвое для создания лучшего контакта.
Для выключателей ВА 101 при подключении многопроволочного облуженного провода сечением 25 кв. мм, необходимо спрессовать конец кабеля для придания ему прямоугольной формы.
Подвод напряжения к выводам выключателя от источника питания осуществляется со стороны выводов 1,3,5,7.
Затягивать зажимные винты необходимо с приложением крутящего момента 2 Н-м для выключателей ВА 101, ВА 102 и 6 Н-м для выключателей ВА 201.
Выключатели допускают монтаж без промежутков между ними.
|
|
Рис5. Время-токовые рабочие характеристики |
* При заказе необходимо указать тип защитной характеристики B, C или D. По умолчанию, выключатели ВА 101 и ВА 102 имеют характеристику C, выключатели ВА 201 - характеристику D.
Во время эксплуатации автомата необходимо производить плановые проверки в соответствии с "Правилами эксплуатации электроустановок потребителей".
Еженедельно производить визуальный осмотр.
Обслуживание, при котором необходимо отключать питание:
- очистка от пыли и загрязнений, особое внимание следует обратить на чистоту в районе входящих и отходящих контактов;
- подтягивание зажимных винтов.
|
Сведения о консервации и упаковке |
|
Выключатель специальной консервации не подлежит.
Выключатель упакован в заводскую тару.
|
Наличие драгоценных металлов |
|
Содержание серебра в одном полюсе выключателя, граммы:
|
- ВА 101 и 102 ............... |
0,19±0,02 |
|
- ВА 201 ........................ |
0,32±0,02 |
|
Гарантийные обязательства |
|
Автоматический выключатель соответствует ГОСТ Р 50345-99 (МЭК 60898-95). Предприятие-изготовитель гарантирует надежную работу автоматического выключателя в течение 3 года со дня продажи при условии соблюдения условий эксплуатации и хранения.
|
Таблица 1. Технические характеристики выключателей автоматических |
|
| Модель |
ВА 101 |
ВА 102 |
ВА 201 |
| Род тока |
Переменный, частота 50 (60) Гц |
| Номинальное напряжение, В |
для 1-полюсных - 230
для 2-х, 3-х, 4-х полюсных - 400 |
400 |
| Номинальный ток выключателя (расцепителя), А |
1, 2, 3, 4, 5, 6, 10, 16, 20 ,25, 32, 40, 50, 63 |
25, 32, 40, 50, 63, 80, 100 |
| Тип защитной характеристики |
B, С, D |
С, D |
| Число полюсов |
1, 2, 3, 4 |
| Коммутационная износостойкость |
не менее 4000 циклов |
| Предельная коммутационная способность, А |
3000 |
6000 |
| Степень защиты |
IP20 |
| Номинальные поперечные сечения подключаемых проводников, кв. мм |
1-25 |
1-16 |
2,5-50 |
|

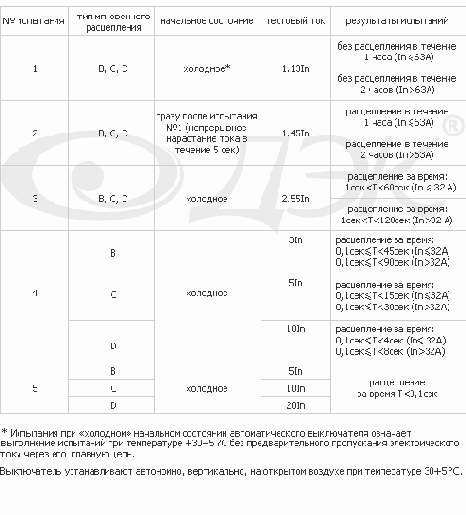

Таблица 2. Время-токовые рабочие характеристики |
|
|
Таблица 3. Потери мощности на автоматических выключателях ВА-101, ВА-201 |
|
| Номинальный ток автомата, А |
Потеря мощности на полюсе*, Вт |
| ВА-101 |
ВА-201 |
|
10 |
1,18 |
|
|
16 |
1,86 |
|
|
25 |
2,64 |
|
|
32 |
3,33 |
|
|
40 |
4,15 |
|
|
50 |
4,31 |
|
|
63 |
4,53 |
3,74 |
|
80 |
|
6,19 |
| * Измерения проводились на прогретом автомате при номинальном токе. | |
| |
| |
| |
