| | | | | Автоматические выключатели
для защиты от сверхтоков

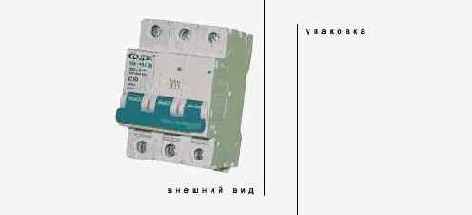

ВА 103 ДЭК
Автоматические выключатели серии ВА 103 предназначены для защиты низковольтных электрических сетей от длительных перегрузок и токов короткого замыкания. Могут использоваться для оперативного включения, отключения. Соответствуют ГОСТ Р 50345-99 (МЭК 60898-95).
Соединение автоматических выключателей между собой можно осуществить с помощью соединительной шины. |
| | Конструкция и принцип действия | | Приборы выполнены в корпусах из неподдерживающей горение пластмассы, снабженных замками для установки на рейку DIN.
Выключатели выпускаются в одно-, двух-, трех- и четырехполосном исполнении.
Автоматические выключатели серии ВА 103 имеют два типа защиты: тепловую (выполнена на биметаллической пластине), предназначенную для защиты от длительных токовых перегрузок и динамическую (выполнена на электромагнитной катушке), предназначенную для защиты от токов короткого замыкания.
Медный токовый расцепитель имеет посеребренные контакты и снабжен двенадцатипластинчатой четырехсторонней дугогасительной камерой , что дает высокие характеристики коммутационной износостойкости и предельной коммутационной способности.
Комбинированные зажимы из посеребренной меди и анодированной стали обеспечивают надежный контакт с медными и алюминиевыми проводниками сечением от 1 до 25 кв. мм.
Выключатели ВА 103 имеют отличную от выключателей ВА 101 и ВА 102 конструкцию и имеют высокие значения предельной коммутационной способности 6000А и механической износостойкости 10000 циклов (против 3000 ампер и 6000 циклов для серии 101 и 102), что обеспечено следующим комплексом технических решений:
- Конструкция механизма взведения – расцепления такова, что при включении исключён «дребезг» контактов (характерный щелчок при включении – это момент «быстрого включения»);
- Контактная пара обеспечивает большую площадь соединения (за счёт формы контактов);
- Дугогасительная камера имеет 12 пластин (в отличие от 9-пластинчатой в выключателях ВА-101 и ВА-102);
- Установленная металлическая пластина на боковой стенке в районе размыкающихся контактов предохраняет корпус от прогорания.
Повышенная механическая прочность конструкции:
- При изготовлении корпуса используются высококачественные негорючие материалы компании DuPont с высокими огнеупорными, противоударными характеристиками и обладающих высокой механической прочностью;
- Наличие дополнительных заклёпок;
- При сборке многополюсных выключателей сначала каждый полюс склёпывается отдельно, после чего полюса соединяются вместе;
- Контактные зажимы, глубоко погруженные внутрь корпуса обеспечивают высокую степень безопасности при случайном прикосновении человека к корпусу прибора.
Кроме этого существует ряд дополнительных отличий:
- Проводник между верхним зажимом и биметаллической пластиной выполнен из пластины в два раза большей по площади сечения, и в три раза длиннее чем в модели 101, что уменьшает эффект дополнительного нагрева биметаллической пластины за счёт нагрева места подключения провода.
- Биметаллическая пластина соединена с механизмом свободного расцепления без люфта, что улучшает чувствительность прибора на её изгиб.
- На заводе производится точная настройка не только теплового, но и электромагнитного расцепителя для чего с правой стороны выключателя имеется подстроечный винтик.
- Имеется возможность соединения с помощью U-образной шины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Количество полюсов | 1,2,3,4 | | Установки срабатывания, In, A | 1,2,3,4,5,6,10,16,20,
25,32,40,50,63 | | Номинальное напряжение, Un, B | 230/400 | | Номинальная частота сети, fn, Hz | 50 | | Характеристика отключения | B, C, D | | Коммутационная износостойкость циклов | 10000 | | Предельная коммутационная способность, Imax, A | 6000 | | Сечение подключаемого провода, мм2 | 1 : 25 | | | | | | | | | |
