ВЫКЛЮЧАТЕЛИ  ПАКЕТНЫЕ   серий   ПВ и ПВП
ПВ-16 - пакетные выключатели. Предназначены для работы в качестве вводных выключателей, выключателей цепей управления и распределения электрической энергии и для ручного управления асинхронными электродвигателями в электрических цепях напряжением до 440 В переменного тока частотой 50,60 и 400 Гц и до 240 В постоянного тока.

ПВП14-27 - пакетные выключатели. Предназначены для установки в щитовых устройствах жилых домов и промышленных предприятий в качестве коммутационных аппаратов в электрических цепях с номинальным напряжением до 440 В переменного тока частотой 50 и 60 Гц.
Вид крепления:
исполнение I - крепление передней скобой, установка за панелью, толщиной до 4 мм, заднее присоединение внешних проводов;
исполнение II - крепление передней скобой, установка за панелью толщиной до 24 мм, заднее присоединение внешних проводов;
исполнение III - крепление задней скобой, установка внутри шкафа, переднее присоединение внешних проводов;
исполнение IV - крепление за оболочку.

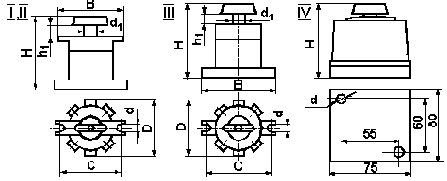

Габаритные и установочные размеры пакетных выключателей


Тип
выключателя		 Исполнение Размеры, мм Масса, кг, не более
Н±2 В±2 С±2 D d d1 h1±2
ПВ2-16 I 72 86 74 61 5,3 6 8
0,18
II 93 29
III 72 65 55 10
IV 86,5       6     0,31
ПВЗ-16 I 78 86 74 61 5,3 6 8
0,21
II 99 29
III 78 65 55 10
IV 86,5       6     0,34
ПВП 14-27-100201 I 95 114 100 92 7 8 7
0,47
II 118 32
ПВП 14-27-400201 III 95 100 90 11
ПВП 14-27-100301 I 105 114 100 7
0,52
II 130 32
ПВП 14-27-400301 III 105 100 90 11
ПВП 14-27-100402 I 115 114 100 102 7
0,63
II 138 32
ПВП 14-27-400402 III 115 100 90 11
ПВП 14-27-100602 I 135 114 100 7
0,75
II 158 32
ПВП 14-27-400602 III 135 100 90 11
Тип выключателя Исполнение Степень защиты
ПВ 16, ПВП 14-27 I, II, III IP00
ПВ2-16, ПВЗ-16 IV IP30
